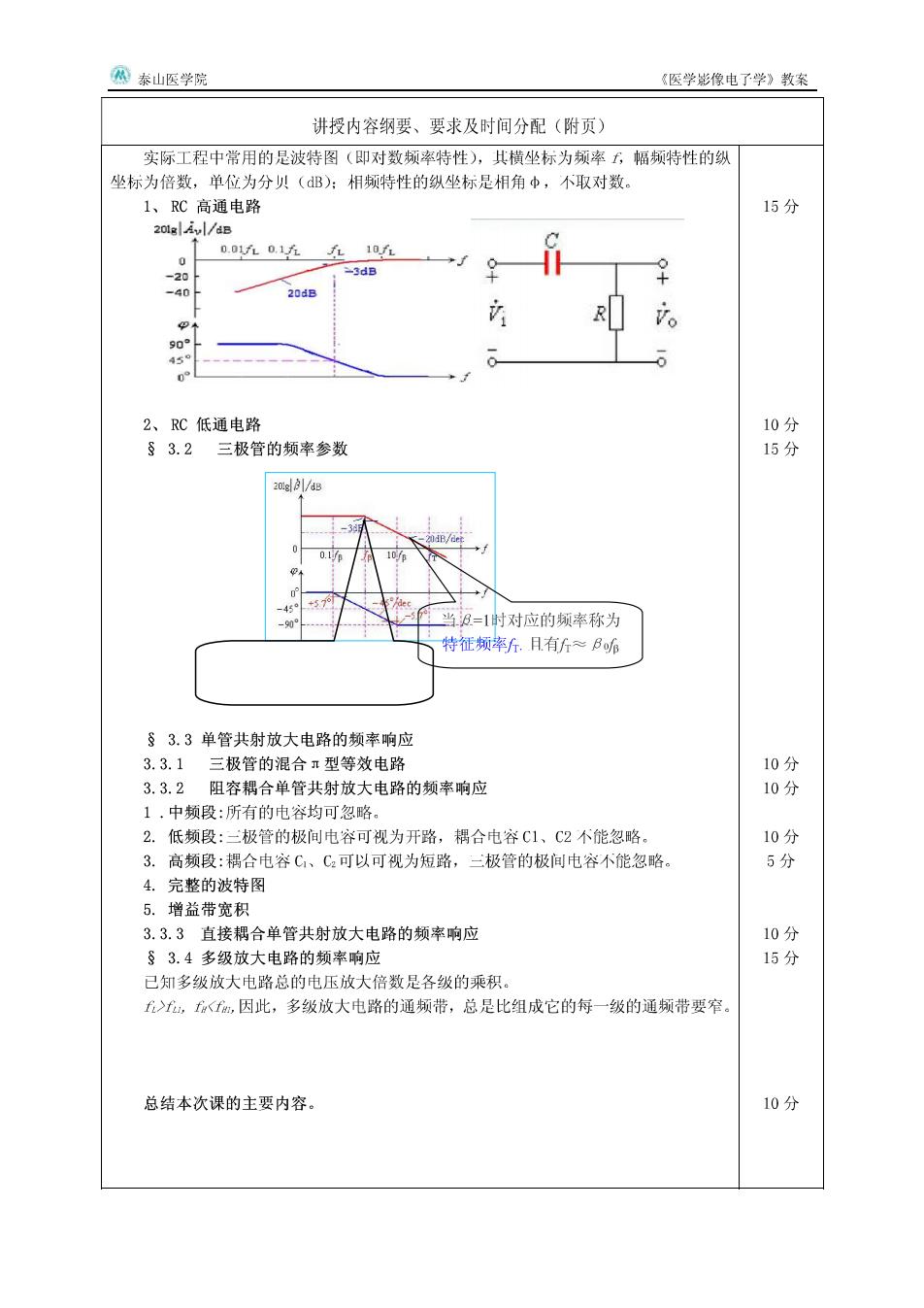

泰山医学院 《医学影像电了学》教案 讲授内容纲要、要求及时间分配（附页） 实际工程中常用的是波特图（即对数频率特性），其横坐标为须率6，幅颇特性的纵 坐标为倍数，单位为分贝(B):相频特性的纵坐标是相角中，不取对数。 1、RC高通电路 15分 204B 2、RC低通电路 10分 §3.2 三极管的频率参数 15分 =1时对应的频率称为 特征频率6.月有斤≈月听 3.3单管共射放大电路的频率响应 3.3.1 三极管的混合型等效电路 10分 3.3.2阻容耦合单管共射放大电路的频率响应 10分 1.中频段：所有的电容均可忽略。 2.低顿段：一极管的极由举可视为开路，锡合中举C1、C2木能忽路 3.高频段：合电容C、C可以可视为短路， 三极管的极间电容个能忽略 4,完整的波特图 5.增益带宽积 3.3.3直接耦合单管共射放大电路的频率响应 10分 §3.4多级放大电路的频率响应 15分 已知多级放大电路总的电压放大倍数是各级的乘积。 >,,因此，多级放大电路的通频带，总是比组成它的每 一级的通频带要窄 总结本次课的主要内容 10分

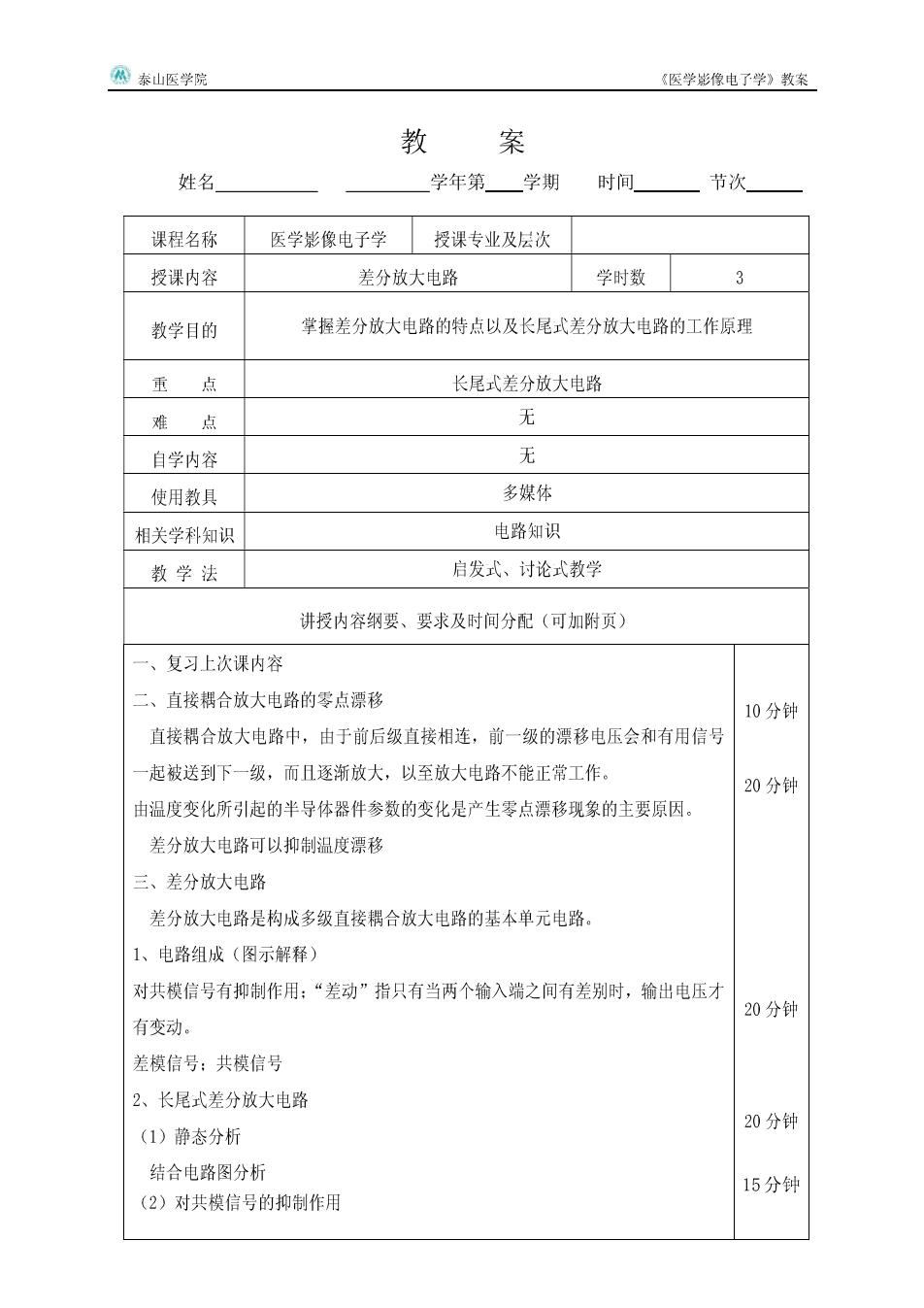

然泰山医学院 《医学彬像电了学》敦案 教 案 姓名 学年第学期 时间 节次 课程名称 医学影像电子学 授课专业及层次 授课内容 差分放大电路 学时数 3 教学目的 掌握差分放大电路的特点以及长尾式差分放大电路的工作原理 重点 长尾式差分放大电路 难点 无 自学内容 无 使用教具 多媒体 相关学科知识 电路知识 教学法 启发式、讨论式教学 讲授内容纲要、要求及时间分配（可加附页） 一、复习上次课内容 二、直接耦合放大电路的零点漂移 10分钟 直接耦合放大电路中，由于前后级直接相连，前一级的漂移电压会和有用信号 起被送到下一级，而且逐渐放大，以至放大电路不能正常工作。 20分钟 由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原因。 差分放大电路可以抑制温度漂移 三、差分放大电路 差分放大电路是构成多级直接耦合放大电路的基本单元电路。 1、电路组成（图示解释） 对共模信号有抑制作用：“差动”指只有当两个输入端之间有差别时，输出电压才 20分钟 有变动。 差模信号：共模信号 2、长尾式差分放大电路 (1)静态分析 20分钟 结合电路图分析 15分钟 (2)对共模信号的抑制作用

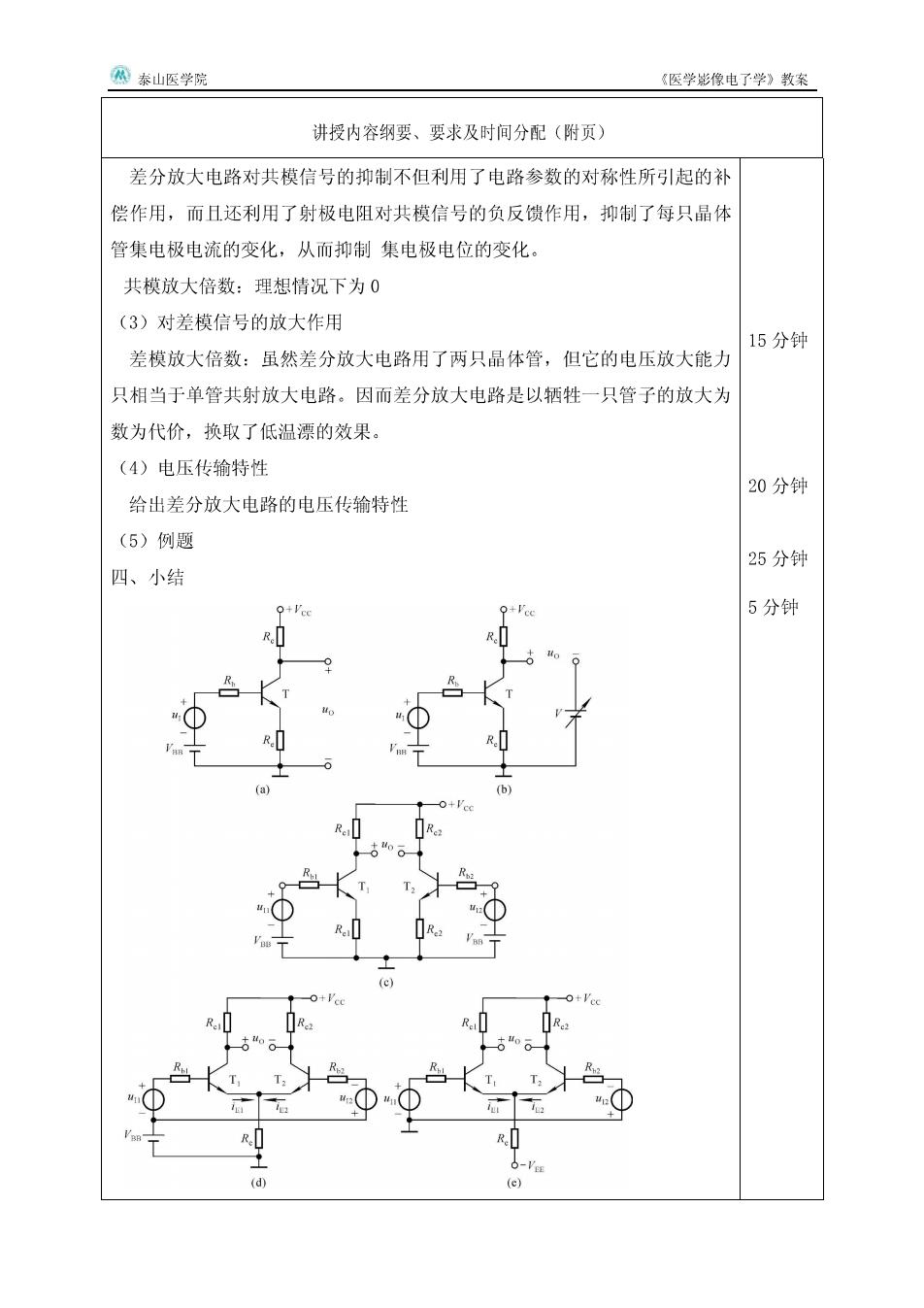

露秦山医学院 《医学影像电了学》教案 讲授内容纲要、要求及时间分配（附页） 差分放大电路对共模信号的抑制不但利用了电路参数的对称性所引起的补 偿作用，而且还利用了射极电阻对共模信号的负反馈作用，抑制了每只晶体 管集电极电流的变化，从而抑制集电极电位的变化。 共模放大倍数：理想情况下为0 (3)对差模信号的放大作用 15分钟 差模放大倍数：虽然差分放大电路用了两只晶体管，但它的电压放大能力 只相当于单管共射放大电路。因而差分放大电路是以牺牲一只管子的放大为 数为代价，换取了低温漂的效果。 (4)电压传输特性 20分钟 给出差分放大电路的电压传输特性 (5)例题 25分钟 四、小结 5分钟

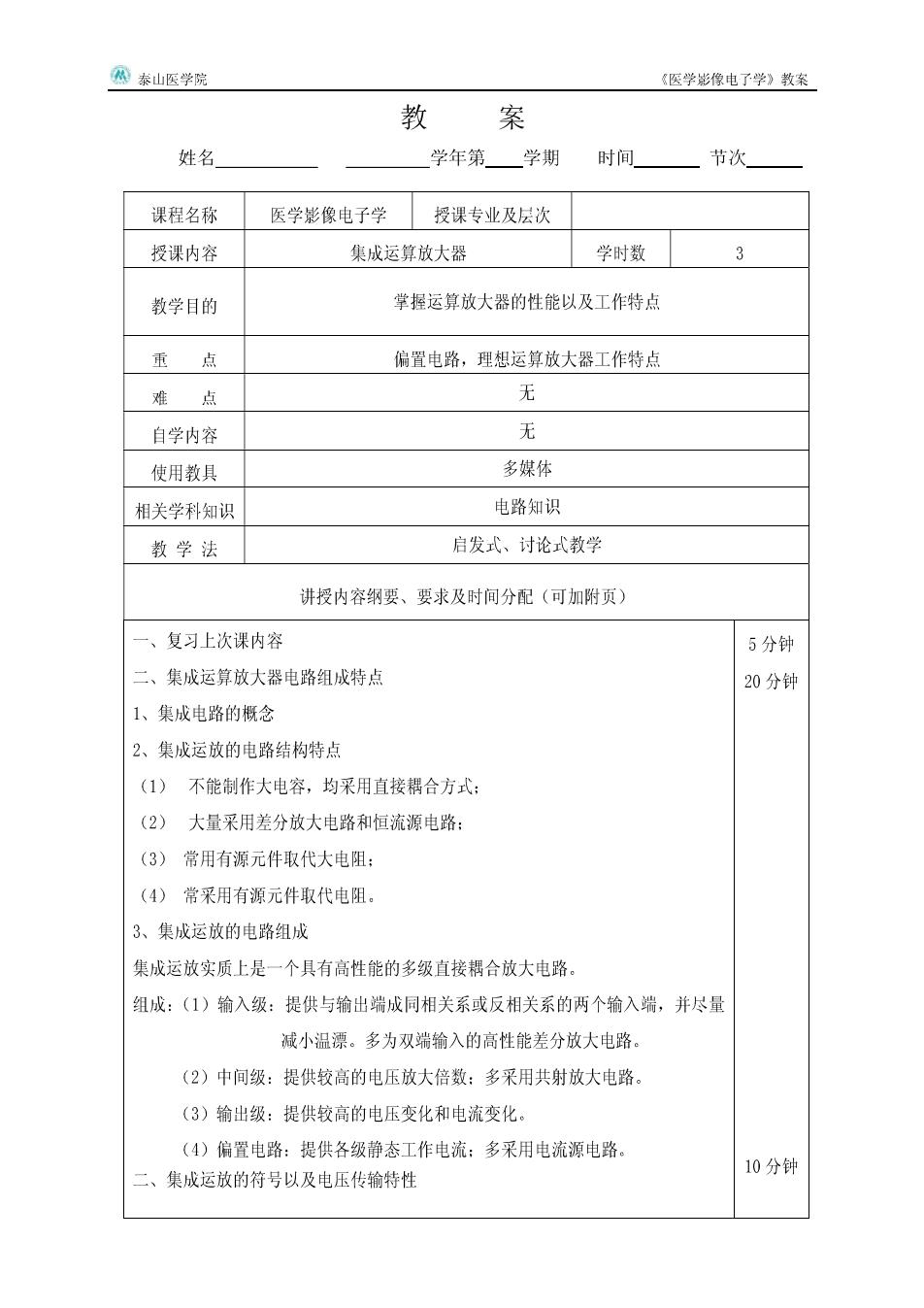

然泰山医学院 《医学龙像电了学》教案 教 案 姓名」 学年第学期 时间 节次 课程名称 医学影像电子学授课专业及层次 授课内容 集成运算放大器 学时数 3 教学目的 掌握运算放大器的性能以及工作特点 重点 偏置电路，理想运算放大器工作特点 难点 无 自学内容 无 使用教具 多媒体 相关学科知识 电路知识 教学法 启发式、讨论式教学 讲授内容纲要、要求及时间分配（可加附页） 、复习上次课内容 5分钟 二、集成运算放大器电路组成特点 20分钟 1、集成电路的概念 2、集成运放的电路结构特点 (1)不能制作大电容，均采用直接耦合方式： (2)大量采用差分放大电路和恒流源电路： (3)常用有源元件取代大电阻： (4)常采用有源元件取代电阻。 3、集成运放的电路组成 集成运放实质上是一个具有高性能的多级直接耦合放大电路 组成：(1)输入级：提供与输出端成同相关系或反相关系的两个输入端，并尽量 减小温漂。多为双端输入的高性能差分放大电路。 (2)中间级：提供较高的电压放大倍数：多采用共射放大电路 (3)输出级：提供较高的电压变化和电流变化。 (4)偏置电路：提供各级静态工作电流：多采用电流源电路。 集成运放的符号以及电压传输特性 10分钟
然泰山医学院 《医学影像电了学》教案 讲授内容纲要、要求及时间分配（附页） 传输特性：线性区、非线性区 15分 三、常用偏置电路 介绍常用偏置电路 1、镜像电流源 2、比例电流源 3、微电流源 四、集成运放的主要性能指标 15分针 分别介绍直流指标以及交流指标 五、集成运放的使用 10分； 集成运放在使用中需要注意的问题 1、使用前 2、保护措施 六、理想运算放大器 在分析集成运算放大器的各种应用电路时，常常将其中的集成运放看成是一个理想运 算放大器，各种技术指标理想化。 10分钟 1、性能参数 各种技术指标理想化 2、工作特点 (1)工作在线性区 15分钟 “虚短”、“虚断” (2)工作在非线性区 15分钟 “虚断”现象依然有在，“虚短”现象不存在。 (结合传输特性曲线说明) 七、习题 30分钟 结合习题总结集成运算放大电路章节 八、小结 5分钟
