然表山医学院 《医学彬像电了学》敦案 教 案 姓名 学年第学期 时间 。节次 课程名称 医学影像电子学授课专业及层次 授课内容 单管共发射极放大电路 学时数3 1.正确理解放大的概念以及主要技术指标：2.正确理解单管共射放大电路的工 教学目的 作原理。 重点 单管共射放大电路的工作原理。 难点 1,放大电路的主要技术指标：2.单管共射放大电路的工作原理。 自学内容 无 使用教具 多媒体 相关学科知识 无 敦学法 启发式教学、互动式教学 讲授内容纲要、要求及时间分配 复习上次课的主要内容 10分 §放大的概念 10分 放大的本质：实现能量的控制（小能量对大能量的控制作用）. 放大的对象：变化量 符号规定， 1:大写宁母、大写下标，表示直流（静念）量。 :小写字母、小写下标，表示交流解时值。 1:大写字母、小写下标，表示交流有效值。 :小写宁母、大写下标，表示全量（直流十交流） S2.2放大电路的主要技术指标 14电压放太倍数 10分 和Uo分别是输入和输出电压的有效值。 2、输入电阻Ri 输入电阻是衡量放大电路从其前级索取电流大小的参数。输入电阻越大，从其前 10分 级取得的电流越小，对前级的影中越小。 3、物出电阻RO 放大电路对其负载而言，相当于信号源，我们可以将它等效为戴维南等效电路 15分 这个戴维南等效电路的内阻就是输出电阻。 输出电阻越小，说明放大电路的带负载能力越强。 如何确定电路的输出电组Ro? 10分 (1)所有的电源肾罗（将独立源置罗，保州受控源）。 (2)加压求流法
然泰山医学院 《医学影像电了学》教案 讲授内容纲要、要求及时间分配（附页》 方法2：测量 10分 步瑕：在输入端加一固定的正弦交流电压 (1)测量开路电压 (2)测量接入负载后的输出电压。 ③》tR.=合：-R 4、通颍带 通频带越宽，表明放大电路对信号频率的变化具有史强的适应能力 10分 5、最大输出幅度 6、非线性失真系数 7、最大输出功率和效率 §2.3单管共发射极放大电路 2.3.1共射放大电路的基本组成 10分 电路改进：采用单电源供 2.3.2基本放大电路的工作原理 1、静态工作点 15分 (I)和(I@)分别对应于输入输出特性曲线上的一个点称为静念工作点 2、工作原理 20分 3 判断放大电路有无放大作用的原则 10分 1.外加直流电源的极性是杏能保证三极管的发射结正向偏置，集电结反向偏置。 2.输入回路的接法应保证信号能输入，以实现△u一△i输出回路是杏将放大了的 信号能送出来，以实现△i一△业. 3.放大电路是杏有一个合适的静态工作点，以保证波形基本不失真。 总结本次课的主要内容。 10分

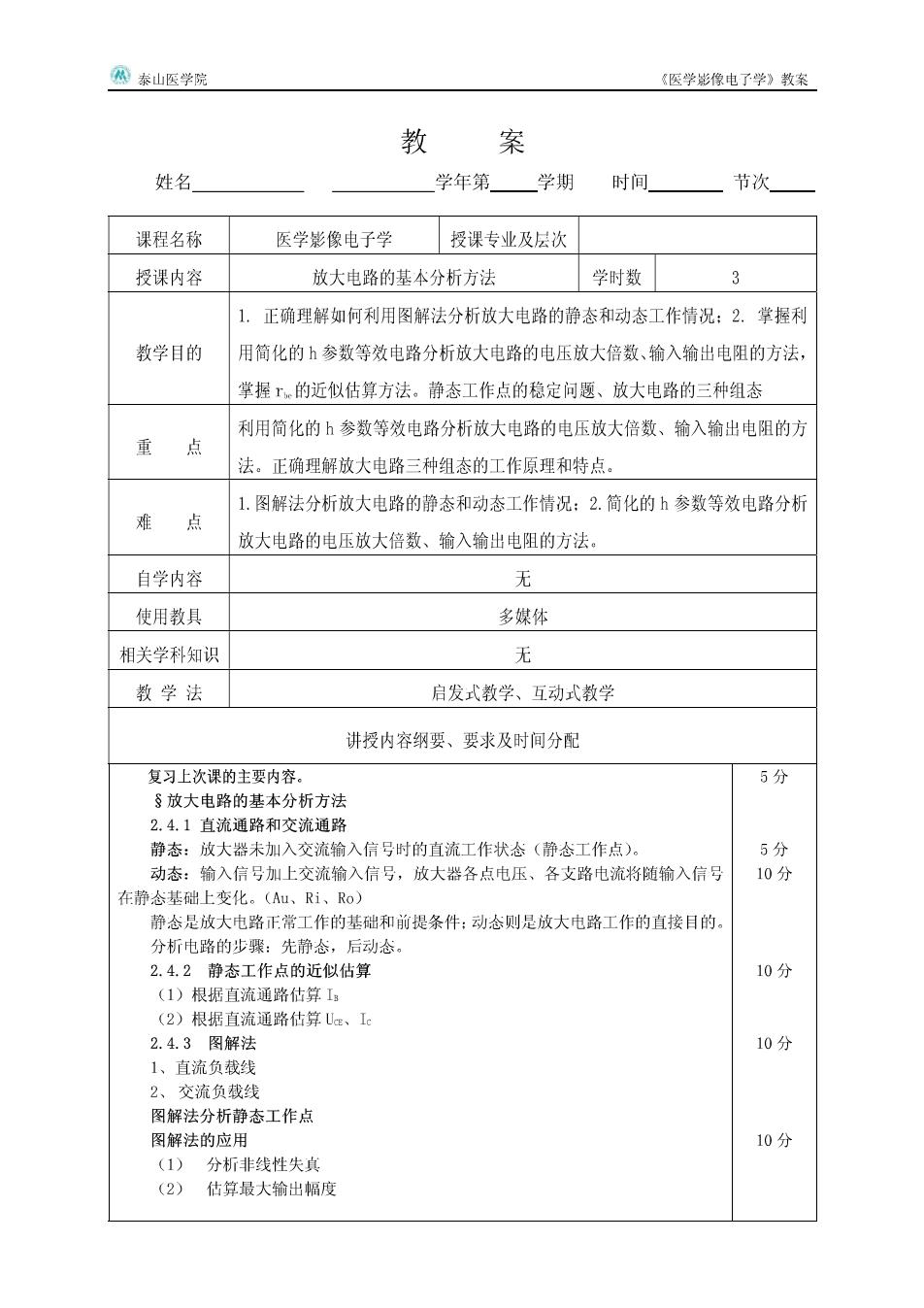

然表山医学院 《医学彬像电了学》敦案 教 案 姓名」 学年第学期 时间 节次 课程名称 医学影像电子学 授课专业及层次 授课内容 放大电路的基本分析方法 学时数 3 1 正确理解如何利用图解法分析放大电路的静态和动态工作情况：2.掌握利 教学目的 用简化的h参数等效电路分析放大电路的电压放大倍数、输入输出电阻的方法 掌握的近似估算方法。静态工作点的稳定问题、放大电路的三种组态 利用简化的h参数等效电路分析放大电路的电压放大倍数、输入输出电阻的方 点 法。正确理解放大电路三种组态的工作原理和特点。 1.图解法分析放大电路的静态和动态工作情况：2.简化的h参数等效电路分机 点 放大电路的电压放大倍数、输入输出电阻的方法。 自学内容 无 使用教具 多媒体 相关学科知识 无 教学法 启发式教学、互动式教学 讲授内容纲要、要求及时间分配 复习上次课的主要内容。 5分 §放大电路的基本分析方法 2.4.1吉流通路知衣流通路 静态 放大器未加入交流输入信号时的直流工作状态（静态工作点） 5分 动态：输入信号加上交流输入信号，放大器各点电压、各支路电流将随输入信号 10分 在静态基础上变化。(Au、Ri、Ro) 静态是放大电路正常工作的基础和前提条件：动态则是放大电路工作的直接目的 分折巾路的北最：先静念，后动态： 2.4.2静态工作点的近似估算 10分 (1)根据直流通路估算。 (2)根据直流通路估算U,I: 2.4.3图解法 10分 1、直流负载线 2、衣流负栽 图解法分析静态工作点 图解法的应用 10分 (1)分析非线性失其 (2)估算最大输出幅度
然泰山医学院 《医学影像电了学》教案 讲授内容纲要、要求及时间分配（附页） (3)分析电路参致对静念工作点的影响 点的影响 微变等效电路法（动态分析 1、三极管的微变等效电路 15分 (1)输入回路 (2)输出回路 (3)三极管的微变等效电路（简化的h参数微变等效电路） 2、单管共射放大电路的微变等效电路 5分 3、动态参数 10分 (1)电压放大倍数（增益）的计算 (2)输入电阻的计算 (3)输出由阴的计算 4、等效电路法的步骤 5分 (1)画直流通路，确定静态工作点 (2)画出放大电路的微变等效电路。 (3)求rbe. (I)求动态参数Au、Ri、RO 2.5工作点的稳定问题 2.5.1 温度对静态工作点的影啊 10分 对于固定偏骨电路而言，Ue、日和1m会随温度而变化，使静念工作点发生变化。 2.5.2分压式静态工作点稳定电路（电流负反馈式工作点稳定电路） 1、电路组成 5分 2、静态与动态分析 15分 静态 动态分析 §2.6双极型三极管放大电路的三种基本组态 2.6.1共集电极放大电路（射极输出器、射极跟随器） 1、棉盒分析 10分 共基极放大电路 1、静念分析 10分 2、动态分析 2.6.3三种基本组念的比较 共射电路：有较大的电压放大倍数和电流放大倍数，电压反相，输入输出电阻值比 10分 较适中 频率 在低频电压放大电路中广泛应用 共集电路：电压垠随，电压放大倍数接近1，输入电阻高，输出电阻低，可用作多级放 大电路的输入级、输出级或作为隔离用的中间级。 共基电路：输入电阻低，使品体管结电容的影响不显著，因此频率响应好常用于宽 频带放大电路中，也可作为恒流源。 总结本次课的主要内容。 5分
然表山医学院 《医学彬像电了学》敦案 教 案 姓名 学年第学期 时间 节次 课程名称 医学影像电子学 授课专业及层次 授课内容 放大电路的须率响应 学时数 1.掌握领率相应的基本概念：2.正确理解单管共射放大电路的上下限须率的估 教学目的 算方法以及波特图的意义和画法：3.了解三极管频率参数的含义：4.了解多级 成大电路的频率响应。 1.频率相应的基本概念：2.单管共射放大电路的上下限频率以及波特图的意义： 重点 3.三极管须率参数的含义：4.多级放大电路的频率响应。 难点 单管共射放大电路的上下限频率的估算方法以及波特图的意义和画法。 自学内容 无 使用教具 多媒体 相关学科知识 无 教学法 启发式教学、互动式教学 讲授内容纲要、要求及时间分配 10分 响应的 般概念 3.1.1频率特性 10分 频率响应（颊事特性）：放大电路对不同顿率信号的稳态响应。 幅频特性：电压放大倍数的幅值与颇率的函数关系。 相频特性：电压放大倍数的相角与频率的函数关系 3.1.2下限顿率、上限率和通频带 10分 下限频率：当电压放大倍数下降到0.707Au时，相应的低频频率 上限频率：当电压放大倍数下降到O.707Au时，相应的高频频率 通频带：上限频率和下限频率之间的频率范围称为通频带W。 BW=一f 3.1.3率失真 10分 幅频失真：幅频特性偏离中频值的现象 相频失真：相频特性偏离中频值的现象。 幅烦失真和相烦失其是线性失真。 产生频率失真的原因是：1.放大电路中存在电抗性元件：2.三极管的B(。)是知 率的函数 3.1.4波特图
