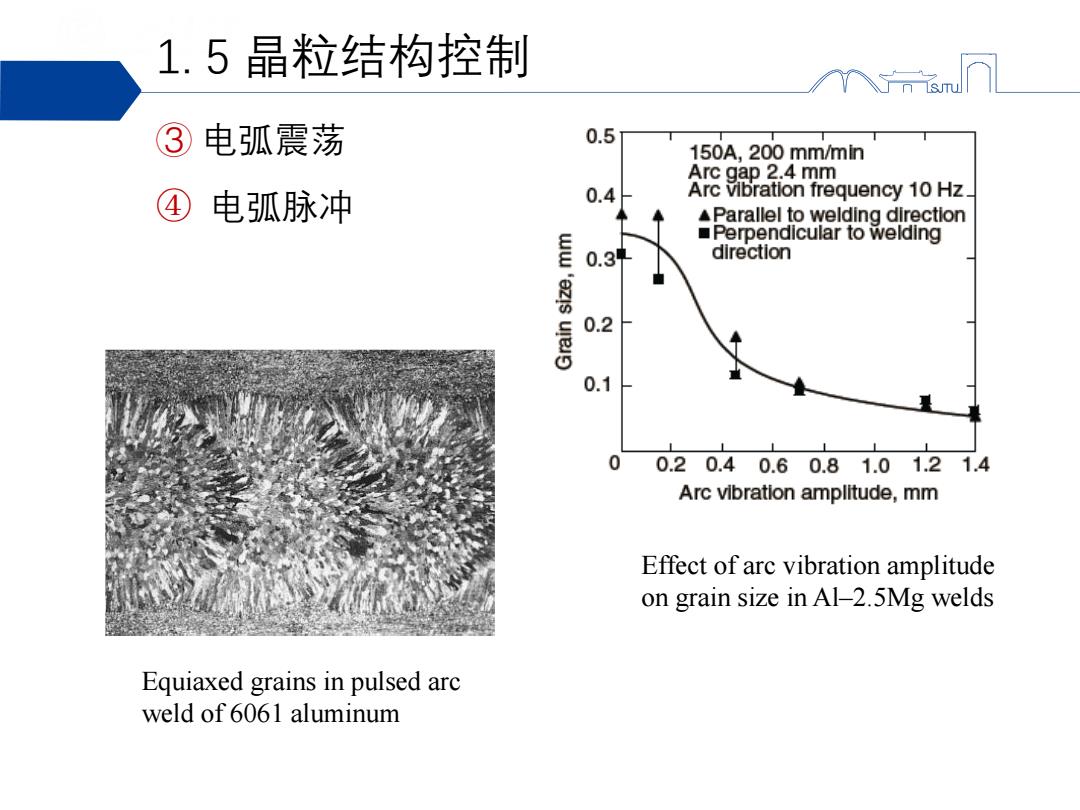

1.5晶粒结构控制 ③电弧震荡 0.5 150A,200 mm/min Arc gap 2.4 mm 4 电弧脉冲 0.4 Arc vibration frequency 10 Hz. Parallel to welding direction Perpendicular to welding 0.3 direction 0.2 0.1 0 0.20.40.60.81.01.21.4 Arc vibration amplitude,mm Effect of arc vibration amplitude on grain size in Al-2.5Mg welds Equiaxed grains in pulsed arc weld of 6061 aluminum
③ 电弧震荡 ④ 电弧脉冲 Effect of arc vibration amplitude on grain size in Al–2.5Mg welds Equiaxed grains in pulsed arc weld of 6061 aluminum 1. 5 晶粒结构控制

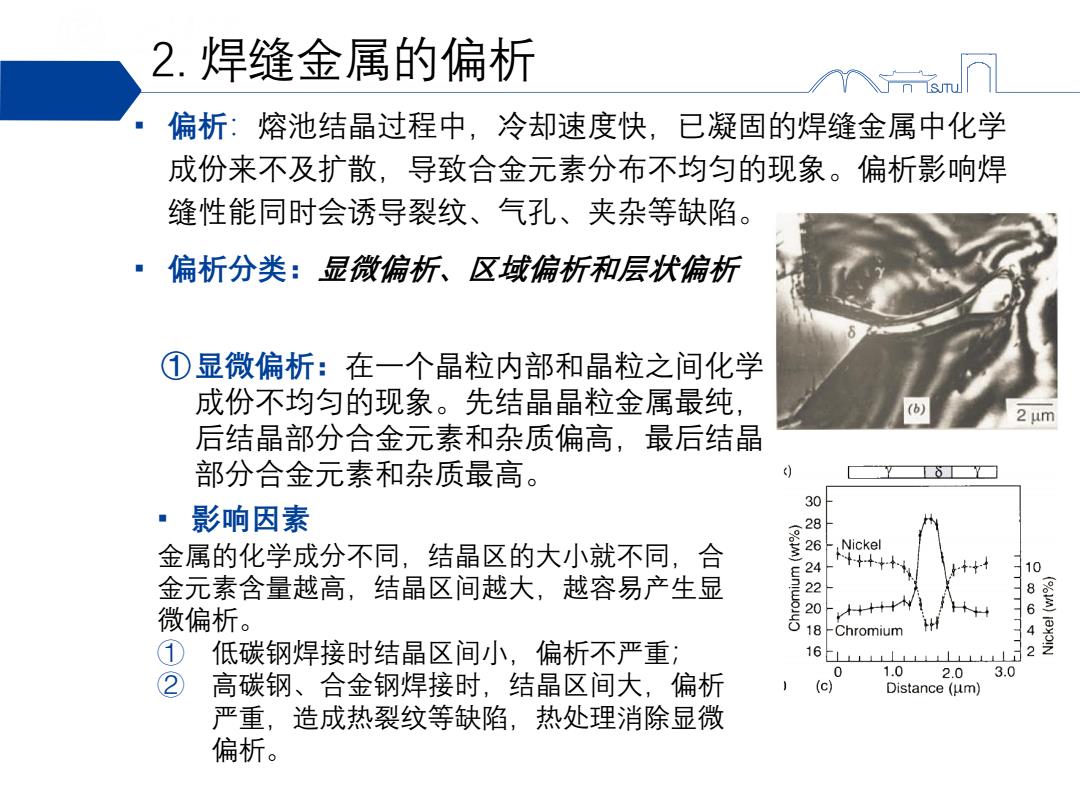

2.焊缝金属的偏析 偏析：熔池结晶过程中，冷却速度快，已凝固的焊缝金属中化学 成份来不及扩散，导致合金元素分布不均匀的现象。偏析影响焊 缝性能同时会诱导裂纹、气孔、夹杂等缺陷。 ·偏析分类：显微偏析、区域偏析和层状偏析 ①显微偏析：在一个晶粒内部和晶粒之间化学 成份不均匀的现象。先结晶晶粒金属最纯， 2 um 后结晶部分合金元素和杂质偏高，最后结晶 部分合金元素和杂质最高。 30 ·影响因素 2 金属的化学成分不同，结晶区的大小就不同，合 Nickel 10 金元素含量越高，结晶区间越大，越容易产生显 2 8 微偏析。 +++十M 6 18-Chromium A 低碳钢焊接时结晶区间小，偏析不严重； 16LL2 0 1.0 2.0 3.0 高碳钢、合金钢焊接时，结晶区间大，偏析 (c) Distance(um) 严重，造成热裂纹等缺陷，热处理消除显微 偏析
2. 焊缝金属的偏析 ▪ 偏析：熔池结晶过程中，冷却速度快，已凝固的焊缝金属中化学 成份来不及扩散，导致合金元素分布不均匀的现象。偏析影响焊 缝性能同时会诱导裂纹、气孔、夹杂等缺陷。 ▪ 偏析分类：显微偏析、区域偏析和层状偏析 ①显微偏析：在一个晶粒内部和晶粒之间化学 成份不均匀的现象。先结晶晶粒金属最纯， 后结晶部分合金元素和杂质偏高，最后结晶 部分合金元素和杂质最高。 ▪ 影响因素 金属的化学成分不同，结晶区的大小就不同，合 金元素含量越高，结晶区间越大，越容易产生显 微偏析。 ① 低碳钢焊接时结晶区间小，偏析不严重； ② 高碳钢、合金钢焊接时，结晶区间大，偏析 严重，造成热裂纹等缺陷，热处理消除显微 偏析
