第五章 焊接缺陷 上海文通大学 SHANGHAI JIAO TONG UNIVERSITY
第五章 焊接缺陷
内容提纲 1 焊接缺陷及分类 2 气孔 3 夹杂 4 裂纹
内容提纲 Page . 2 1 焊接缺陷及分类 2 气孔 3 夹杂 4 裂纹
1.焊接缺陷及分类 咬边 咬边 ·焊接缺陷： 焊瘤 焊接接头中的不连续性、不均匀性以及不健全性等 统称焊接缺陷。焊接缺陷的存在使焊接接头质量下 降，性能变差。 按缺陷在焊缝中的位置分类： 1 cm 口外部缺陷：位于焊缝表面，常见的外观缺陷有咬 边、焊瘤、凹陷及焊接变形等，有时还有表面气 孔和表面裂纹、单面焊的根部未焊透等。 ▣内部缺陷：位于焊缝内部，如焊缝内部夹渣、未 焊透、未熔合、气孔、裂纹等。 焊接缺陷 外观缺陷 气孔 夹渣 裂纹 未焊透 未熔合 其它缺陷
1. 焊接缺陷及分类 ▪ 焊接缺陷： 焊接接头中的不连续性、不均匀性以及不健全性等， 统称焊接缺陷。焊接缺陷的存在使焊接接头质量下 降，性能变差。 ▪ 按缺陷在焊缝中的位置分类： 外部缺陷：位于焊缝表面，常见的外观缺陷有咬 边、焊瘤、凹陷及焊接变形等，有时还有表面气 孔和表面裂纹、单面焊的根部未焊透等。 内部缺陷：位于焊缝内部，如焊缝内部夹渣、未 焊透、未熔合、气孔、裂纹等。 焊接缺陷 外观缺陷 气孔 夹渣 裂纹 未焊透 未熔合 其它缺陷
1.焊接缺陷及分类 了nsmu 按缺陷的分布及影响断裂的机制分类： ①气孔：焊缝中空穴 ②裂纹：热裂纹、冷裂纹、再热裂纹和层状撕裂等 2mm ③夹杂（渣）； ④未焊透、未熔合； ⑤外观缺陷：尺寸偏差，咬边、烧穿，焊瘤及弧坑 ⑥其他缺陷：指电弧擦伤、飞溅、打磨过量等 Multipass weld with slag inclusions(D) lack of fusion(A),lamellar tearing(B) poor profile(C),undercut(E)
1. 焊接缺陷及分类 ▪ 按缺陷的分布及影响断裂的机制分类： ①气孔：焊缝中空穴 ②裂纹：热裂纹、冷裂纹、再热裂纹和层状撕裂等 ③夹杂（渣）； ④未焊透、未熔合； ⑤外观缺陷：尺寸偏差，咬边、烧穿，焊瘤及弧坑 ⑥其他缺陷：指电弧擦伤、飞溅、打磨过量等 Multipass weld with slag inclusions (D) lack of fusion (A), lamellar tearing (B), poor profile (C), undercut (E)

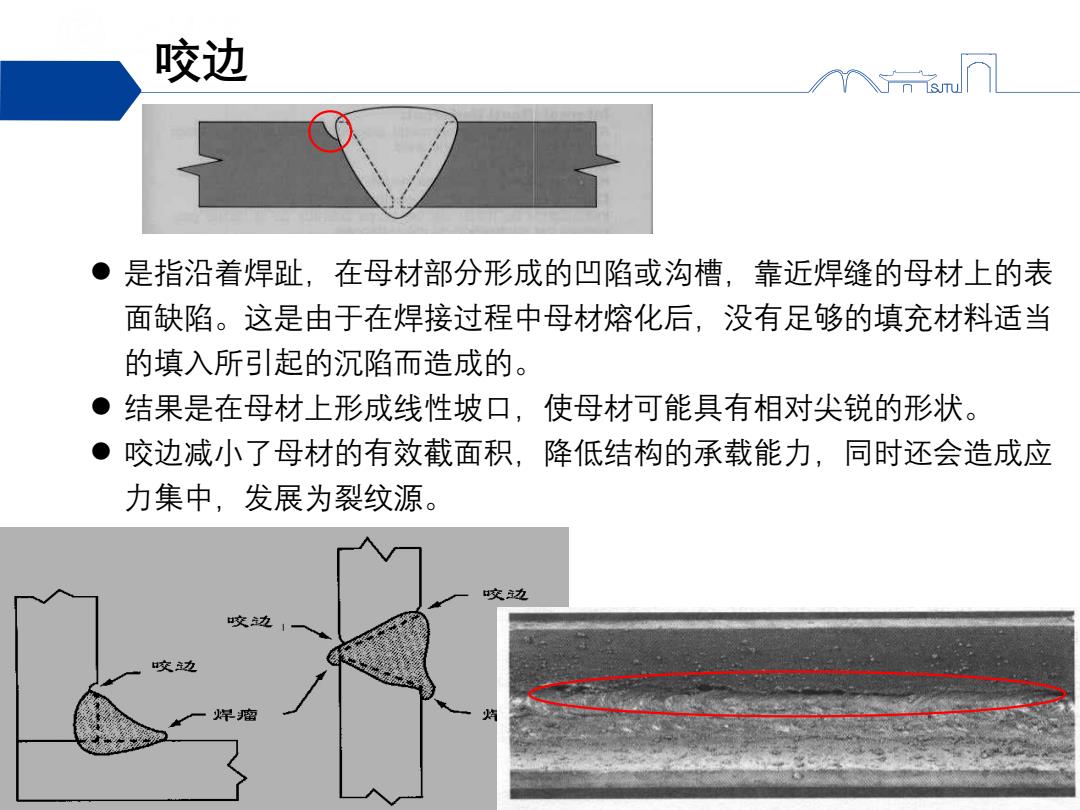

咬边 ●是指沿着焊趾，在母材部分形成的凹陷或沟槽，靠近焊缝的母材上的表 面缺陷。这是由于在焊接过程中母材熔化后，没有足够的填充材料适当 的填入所引起的沉陷而造成的。 ·结果是在母材上形成线性坡口，使母材可能具有相对尖锐的形状。 ●咬边减小了母材的有效截面积， 降低结构的承载能力，同时还会造成应 力集中，发展为裂纹源。 咬边 皎边 咬边 焊瘤
是指沿着焊趾，在母材部分形成的凹陷或沟槽，靠近焊缝的母材上的表 面缺陷。这是由于在焊接过程中母材熔化后，没有足够的填充材料适当 的填入所引起的沉陷而造成的。 结果是在母材上形成线性坡口，使母材可能具有相对尖锐的形状。 咬边减小了母材的有效截面积，降低结构的承载能力，同时还会造成应 力集中，发展为裂纹源。 咬边
