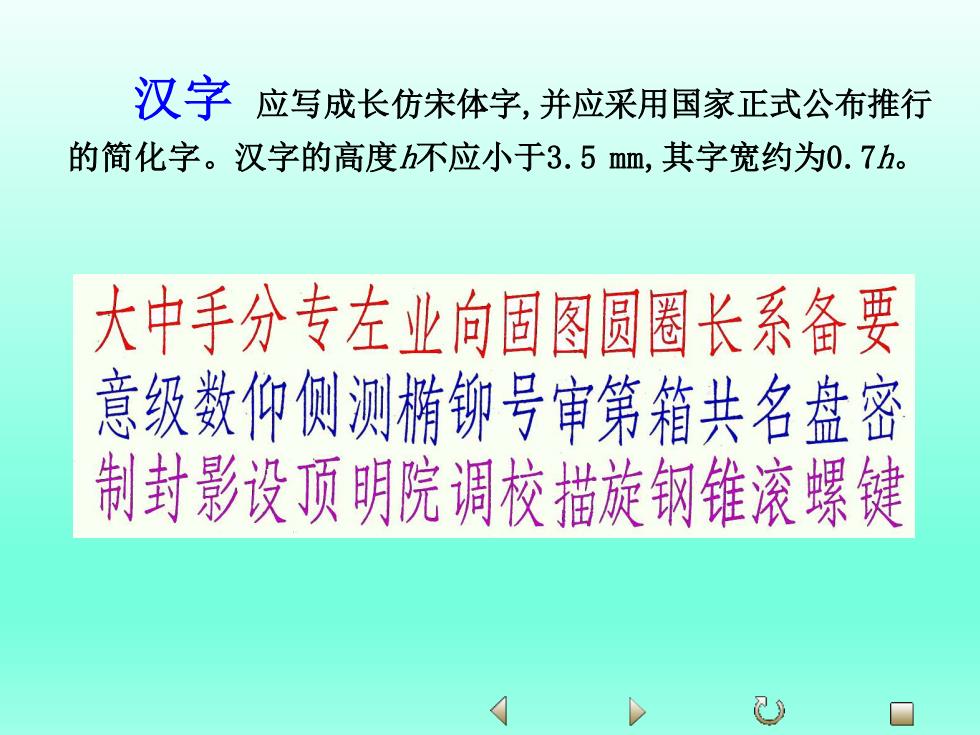

汉字 应写成长仿宋体字，并应采用国家正式公布推行 的简化字。汉字的高度h不应小于3.5mm,其字宽约为0.7h。 大中手分专左业向固图圆圈长系备要 意级数仰侧测椭铆号审第箱共名盘密 制封影设项明院调校猫旋钢锥滚螺键
汉字 应写成长仿宋体字,并应采用国家正式公布推行 的简化字。汉字的高度h不应小于3.5 mm,其字宽约为0.7h

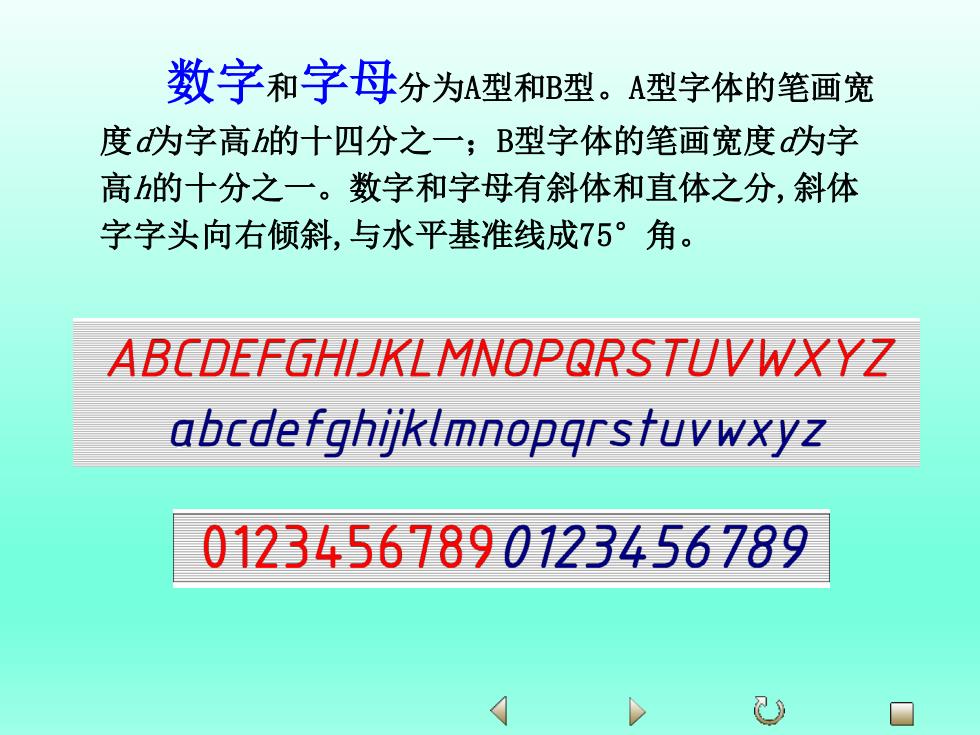

数字和字母分为A型和B型。A型字体的笔画宽 度为字高h的十四分之一；B型字体的笔画宽度为字 高的十分之一。数字和字母有斜体和直体之分，斜体 字字头向右倾斜，与水平基准线成75°角。 ABCDEFGHIJKLMNOPQRS TUVWXYZ abcdefghijklmnopqrstuvwxyz 01234567890123456789 日
数字和字母分为A型和B型。A型字体的笔画宽 度d为字高h的十四分之一；B型字体的笔画宽度d为字 高h的十分之一。数字和字母有斜体和直体之分,斜体 字字头向右倾斜,与水平基准线成75°角
图线 图线的形式 绘制机械图样使用的基本图线：粗实线、细实线、细虚 线、细点画线、细双点画线、波浪线、双折线、粗虚线、粗 点画线。 图线宽度在下列数系中选择（该数系的公比为1：V2)： 0.13mm,0.18mm,0.25mm,0.35mm, 0.5mm,0.7mm, 1mm,1.4mm,2mm。 机械制图中通常采用粗细两种线宽，其比例关系为2：1， 粗线宽度优先采用0.5mm或0.7mm。 不连续线的独立部分称为线素，如点、长度不同的画和 间隔。各线素的长度应符合规定
图线的形式 绘制机械图样使用的基本图线：粗实线、细实线、细虚 线、细点画线、细双点画线、波浪线、双折线、粗虚线、粗 点画线。 图线宽度在下列数系中选择（该数系的公比为1:√2 ）： 0.13 mm，0.18 mm，0.25 mm，0.35 mm，0.5 mm，0.7mm， 1 mm，1.4 mm，2 mm。 机械制图中通常采用粗细两种线宽，其比例关系为2 : 1， 粗线宽度优先采用0.5mm或0.7mm。 不连续线的独立部分称为线素，如点、长度不同的画和 间隔。各线素的长度应符合规定。 图 线
图线 粗线宽度d优先采用0.5mm或0.7mm 名称 线型 线宽 主要用途 细实线 0.5d 过渡线、尺寸线、尺寸界线、剖面线、指引线、 基准线、重合断面的轮廓线等 粗实线 d 可见轮廓线、可见棱边线、可见相贯线等 细虚线 0.5d 不可见轮廓线、不可见棱边线等 画长12d 粗虚线 d 允许表面处理的表示线 短间隔长3d 细点画线 0.5d 轴线、对称中心线等 画长24d 粗点画线 d 限定范围表示线 短间隔长3d 细双点画 0.5d 相邻辅助零件的轮廓线、轨迹线、 点长0.5d 线 中断线等 波浪线 0.5d 断裂处边界线、视图与剖视图的分界线。 在同一张图样上一般采用一种线型，即采用波浪 双折线 0.5d 线或双折线 注：本课件中轮廓线和棱边线统称为轮廓线
名称 线型 线宽 主要用途 细实线 0. 5 d 过渡线、尺寸线、尺寸界线、剖面线、指引线、 基准线、重合断面的轮廓线等 粗实线 d 可见轮廓线、可见棱边线、可见相贯线等 细虚线 0. 5 d 不可见轮廓线、不可见棱边线等 画长12d 粗虚线 d 允许表面处理的表示线 短间隔长3d 细点画线 0. 5 d 轴线、对称中心线等 画长24d 短间隔长3d 点长0.5d 粗点画线 d 限定范围表示线 细双点画 线 0. 5 d 相邻辅助零件的轮廓线、轨迹线、 中断线等 波浪线 0. 5 d 断裂处边界线、视图与剖视图的分界线。 在同一张图样上一般采用一种线型，即采用波浪 双折线 0. 5 d 线或双折线 图 线 粗线宽度d 优先采用0.5 mm 或 0.7 mm 注：本课件中轮廓线和棱边线统称为轮廓线
图线的画法 (1)细虚线、细点画线、细双点画线与其他图线相交时， 应交于画或长画处。 (2)细虚线直接在实线延长线上相接时，细虚线应留出空 隙。 (3)细虚线圆弧与实线相切时，细虚线圆孤应留出间隙。 (4)画圆的中心线时，圆心应是长画的交点，细点画线两端 应超出轮廓2~5mm。 (5)考虑缩微制图的需要，两条平行线之间的最小间隙一 般不小于0.7mm。 圆中心线的画法 细虚线的画法
图线的画法 (1) 细虚线、细点画线、细双点画线与其他图线相交时， 应交于画或长画处。 (2) 细虚线直接在实线延长线上相接时,细虚线应留出空 隙。 (3) 细虚线圆弧与实线相切时,细虚线圆孤应留出间隙。 (4) 画圆的中心线时,圆心应是长画的交点,细点画线两端 应超出轮廓 2～5mm。 (5) 考虑缩微制图的需要,两条平行线之间的最小间隙一 般不小于0.7 mm。 圆中心线的画法 细虚线的画法
