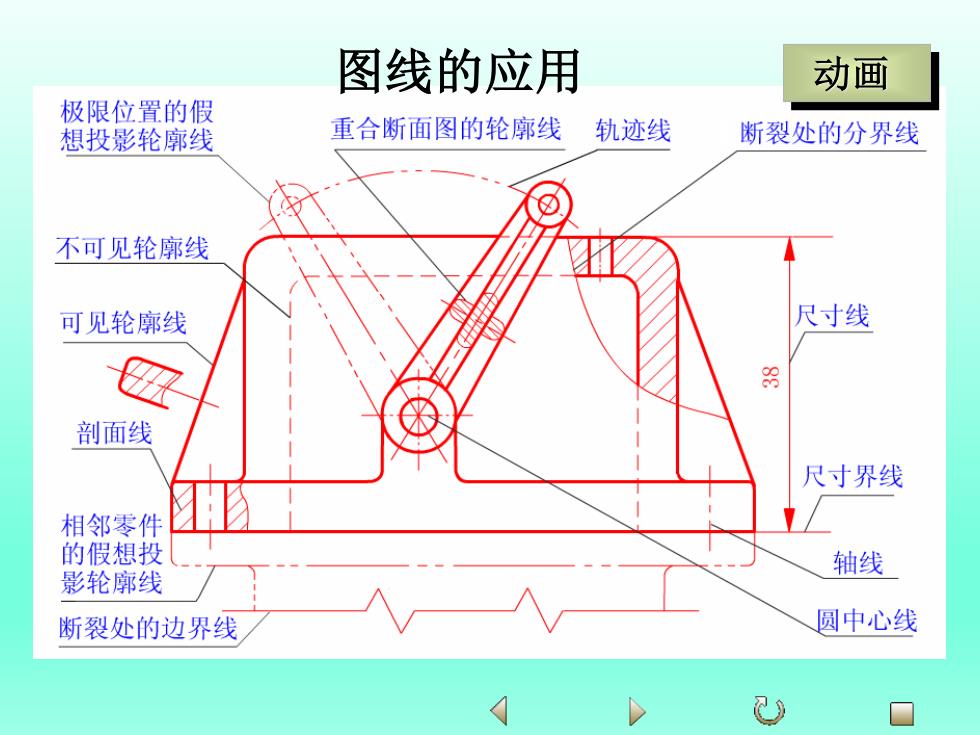

图线的应用 动画 极限位置的假 想投影轮廓线 重合断面图的轮廓线 轨迹线 断裂处的分界线 不可见轮廓线 可见轮廓线 尺寸线 ☑ 两 剖面线 尺寸界线 相邻零件 的假想投 轴线 影轮廓线 断裂处的边界线 圆中心线
图线的应用 动画

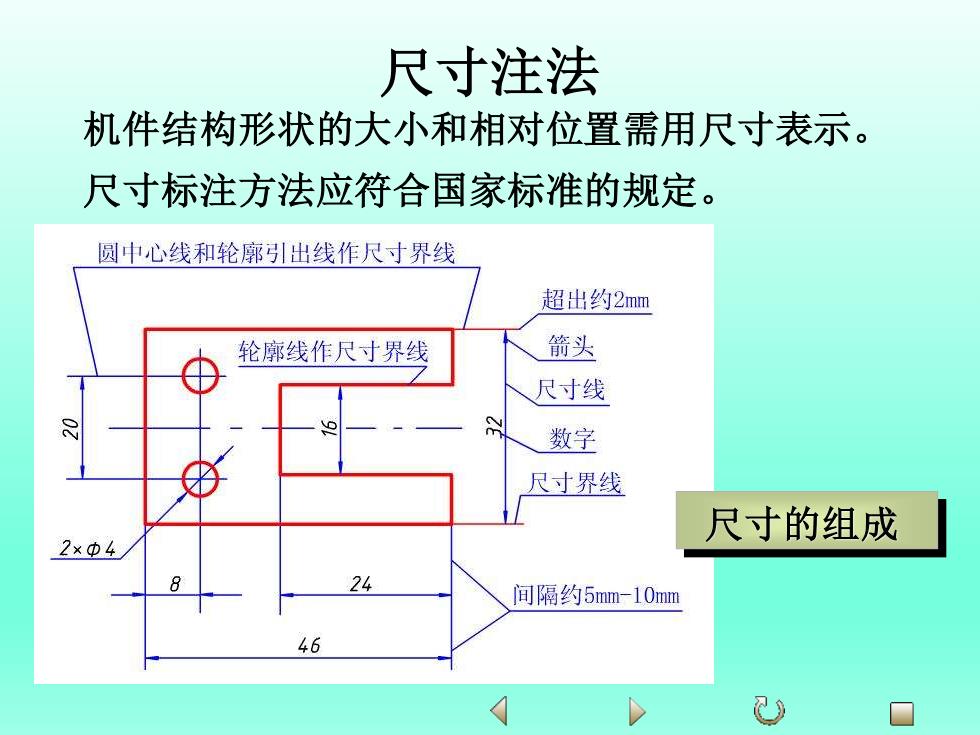

尺寸注法 机件结构形状的大小和相对位置需用尺寸表示。 尺寸标注方法应符合国家标准的规定。 圆中心线和轮廓引出线作尺寸界线 超出约2mm 轮廓线作尺寸界线 箭头 尺寸线 数字 尺寸界线 尺寸的组成 2×Φ4 24 间隔约5mm-10mm 46 入
机件结构形状的大小和相对位置需用尺寸表示。 尺寸标注方法应符合国家标准的规定。 尺寸注法 尺寸的组成
尺寸标注基本规侧 ()机件的真实大小应以图样中所标注的尺寸为依据， 与图形的比例和绘图的准确度无关。 (2)图样中（包括技术要求和其他说明）的尺寸，以毫米 为单位时，不需标注计量单位的名称或代号；若采用其他单位， 则必须注明相应的计量单位名称或代号。 (3)图样中所标注的尺寸，为该机件的最后完工尺寸， 否则应另加说明。 (4)机件的每一尺寸，在图样中一般只标注一次，并应标 注在反映该结构最清晰的图形上。 (5)在不致引起误解和不产生理解多义性的前提下，力 求简化标注。 日

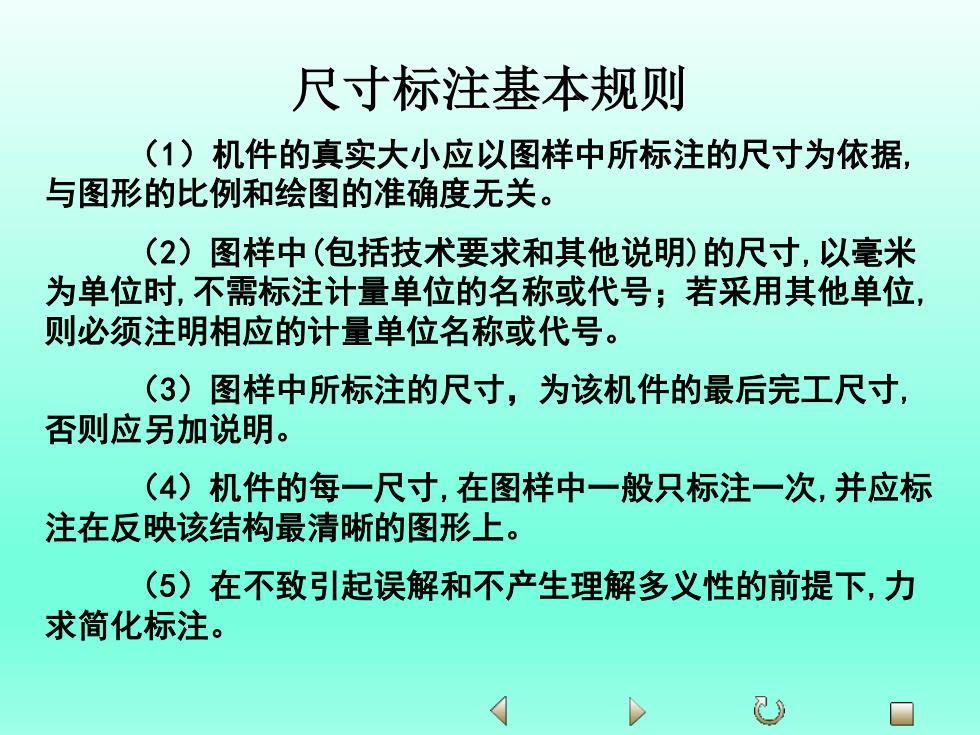

尺寸标注基本规则 （1）机件的真实大小应以图样中所标注的尺寸为依据, 与图形的比例和绘图的准确度无关。 （2）图样中(包括技术要求和其他说明)的尺寸,以毫米 为单位时,不需标注计量单位的名称或代号；若采用其他单位, 则必须注明相应的计量单位名称或代号。 （3）图样中所标注的尺寸，为该机件的最后完工尺寸, 否则应另加说明。 （4）机件的每一尺寸,在图样中一般只标注一次,并应标 注在反映该结构最清晰的图形上。 （5）在不致引起误解和不产生理解多义性的前提下,力 求简化标注
尺寸要素 (1)尺寸界线用细实线绘制，由图形的轮廓线、轴线 或对称线引出，也可直接利用轮廓线、轴线或对称中心线等 作为尺寸界线。尺寸界线应超出尺寸线约25mm。尺寸 界线一般应与尺寸线垂直，必要时允许倾斜。 (2)尺寸线用细实线绘制。标注线性尺寸时，尺寸线必 须与所标注的线段平行。尺寸线一般不用其他图线所代替， 也不与其他图线重合或在其延长线上，应尽量避免与其他尺 寸线或尺寸界线相交。 (3)尺寸数字及相关符号 尺寸的组成

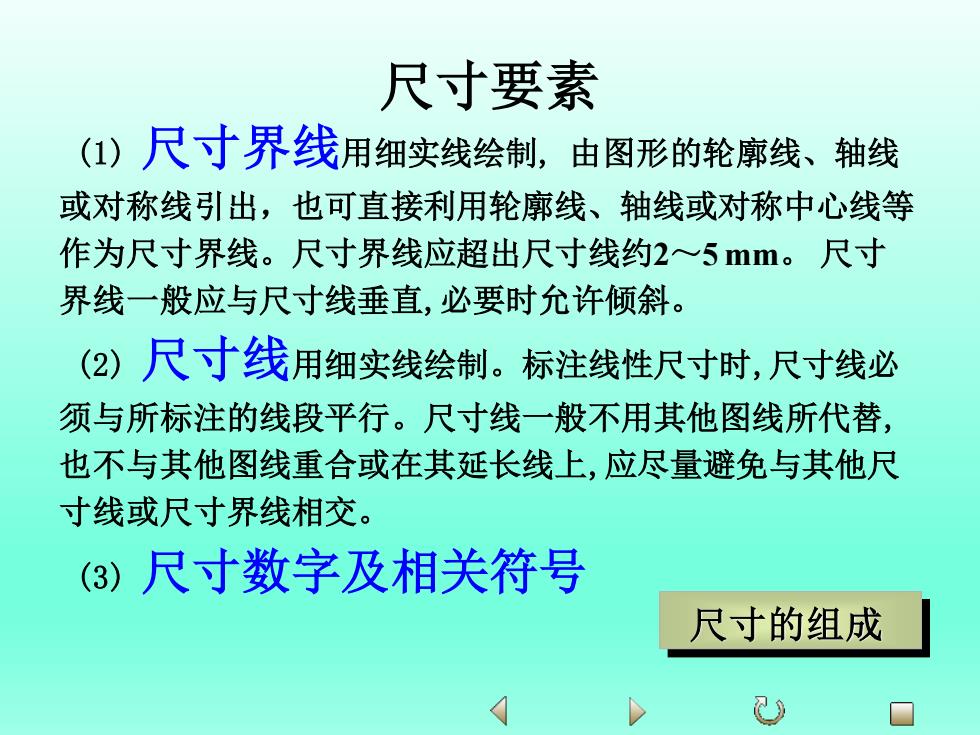

尺寸要素 (1) 尺寸界线用细实线绘制, 由图形的轮廓线、轴线 或对称线引出，也可直接利用轮廓线、轴线或对称中心线等 作为尺寸界线。尺寸界线应超出尺寸线约2～5 mm。 尺寸 界线一般应与尺寸线垂直,必要时允许倾斜。 (2) 尺寸线用细实线绘制。标注线性尺寸时,尺寸线必 须与所标注的线段平行。尺寸线一般不用其他图线所代替, 也不与其他图线重合或在其延长线上,应尽量避免与其他尺 寸线或尺寸界线相交。 (3) 尺寸数字及相关符号 尺寸的组成

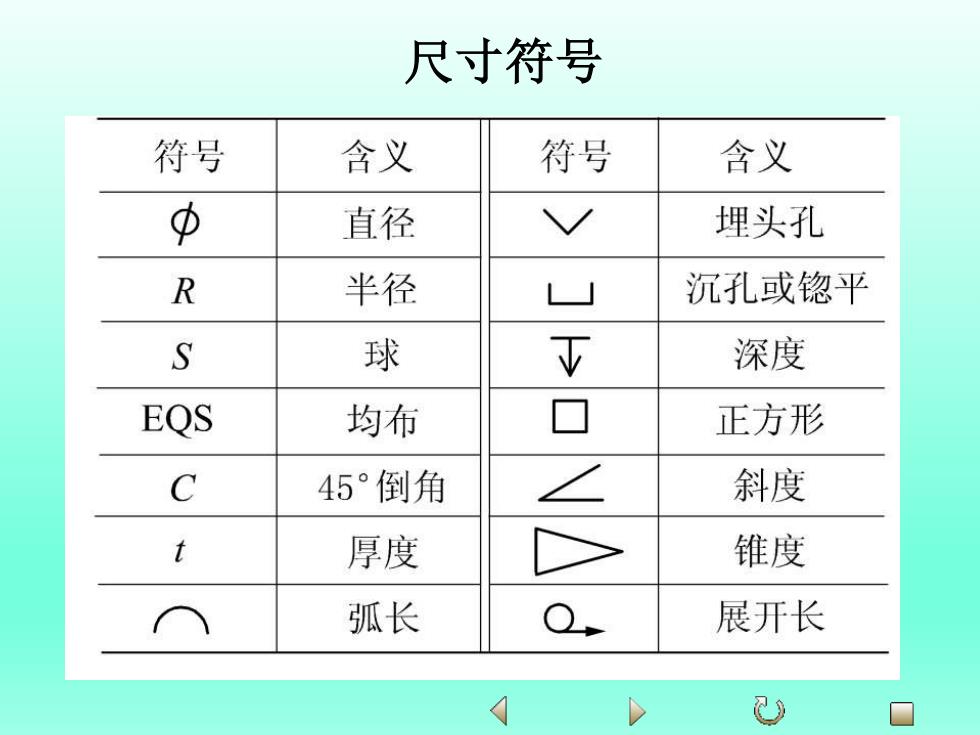

尺寸符号 符号 含义 符号 含义 中 直径 埋头孔 R 半径 L凵 沉孔或锪平 S 球 V 深度 EQS 均布 正方形 45°倒角 斜度 厚度 锥度 弧长 展开长 4 D U 口
尺寸符号
