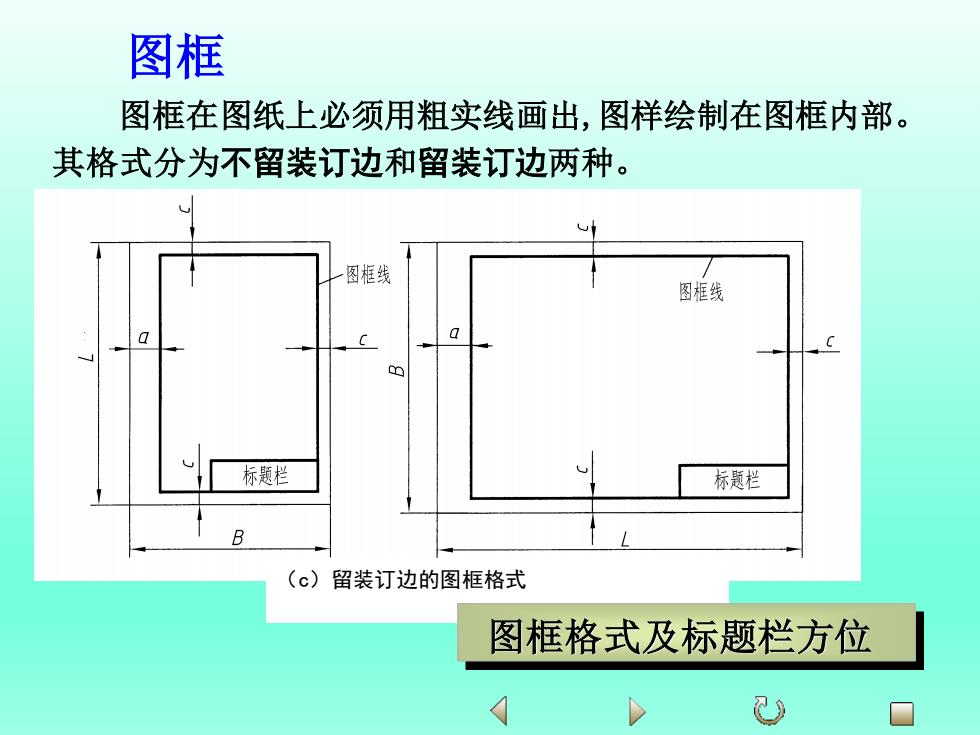

图框 图框在图纸上必须用粗实线画出，图样绘制在图框内部。 其格式分为不留装订边和留装订边两种。 图框线 图框线 a 标题栏 标题栏 (c)留装订边的图框格式 图框格式及标题栏方位 孔
图框 图框在图纸上必须用粗实线画出,图样绘制在图框内部。 其格式分为不留装订边和留装订边两种。 （c）留装订边的图框格式 图框格式及标题栏方位

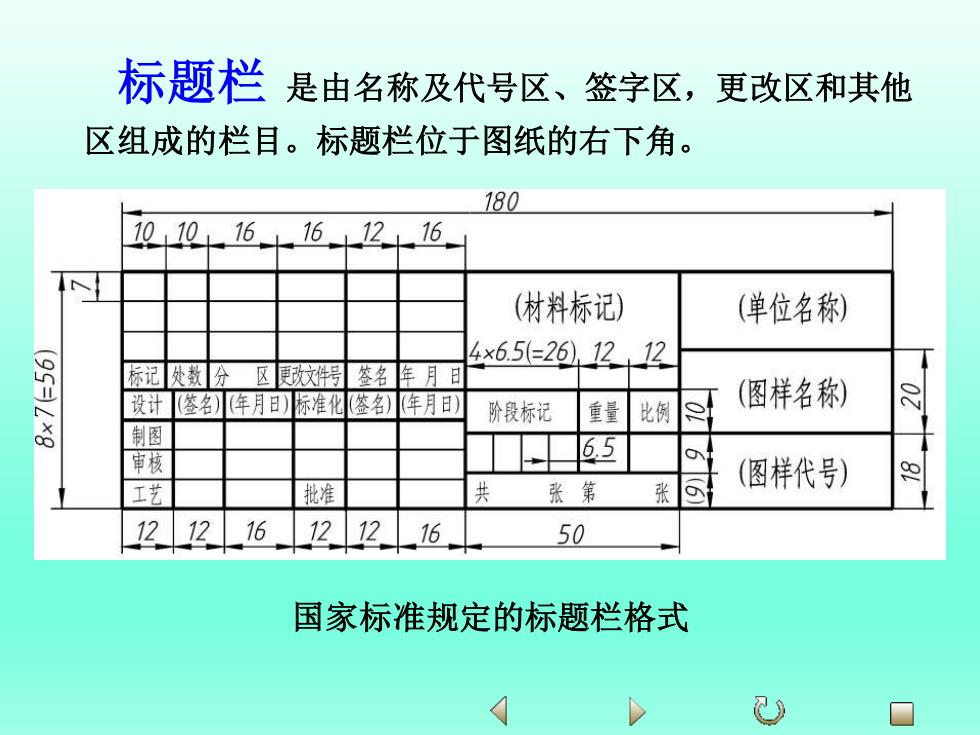

标题栏是由名称及代号区、签字区，更改区和其他 区组成的栏目。标题栏位于图纸的右下角。 180 10,10+16+16+12+16 (材料标记) (单位名称) 标记处数分区便改文件号签名年月日 4x65=26,1212 设计鉴名)阵月可际准化名)月面 阶段标记 重量 此例 (图样名称) 制图 工艺 张第 (图样代号) 批准 共 张 121216121216 50 国家标准规定的标题栏格式
标题栏 是由名称及代号区、签字区，更改区和其他 区组成的栏目。标题栏位于图纸的右下角。 国家标准规定的标题栏格式
教学中采用的标题栏格式 0 25 25 120 制图（姓名） (日期) 比例 审核（姓名） (日期) (图名)》 （图号或存 (校名 班号) (材料或质量) 储代号) 140 注：表中的“（材料或质量）”项，在零件图中为“（材 料)”， 在装配图中为“（质量）”。 口
注：表中的“（材料或质量）”项，在零件图中为“（材 料）”， 在装配图中为“（质量）”。 教学中采用的标题栏格式
比例 比例是图中图形与实物相应要素的线性尺寸之比。 比例的选取 尽量采用机件的实际大小(1：1)画图，以便反映其真实大小。 同一机件的各个视图应采用相同的比例，并在标题栏中标明。 当某视图采用不同的比例时，必须另行标注。 种类 比例 原值比例 1:1 放大比例 2:1 2.5:1 4:1 5:1 2×10m:12.5×10:14×10m15×10m:1 1×10":1 缩小比例 1:1.5 1:2 12.5 1:3 1:4 1:5 1:6 1:1.5×10n1:2×10m1:2.5×100 1:3×1091:4×10n1:5×10"1:6×109 1:10 1:1×109 注：1.n为正整数 2.粗体字为优先选用的比例
比例是图中图形与实物相应要素的线性尺寸之比。 尽量采用机件的实际大小(1:1)画图, 以便反映其真实大小。 同一机件的各个视图应采用相同的比例,并在标题栏中标明。 当某视图采用不同的比例时, 必须另行标注。 比例的选取 注： 1. n为正整数 2.粗体字为优先选用的比例 种类 比例 原值比例 1:1 放大比例 2:1 2.5:1 4:1 5:1 2×10n :1 2.5×10n :1 4×10n :1 5×10n :1 1×10n :1 缩小比例 1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:6 1:1.5×10n 1:2×10n 1:2.5×10n 1:3×10n 1:4×10n 1:5×10n 1:6×10n 1:10 1:1×10n 比 例
字体 字体指图中汉字、字母、数字的书写形式。图样中 的字体书写必须做到：字体工整、笔画清楚、间隔均匀、 排列整齐。 字体号数（即字体高度，用h表示，单位为mm)的 公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20。 如需书写更大的字，其字体高度应按2的比率递增。 口
字体指图中汉字、字母、数字的书写形式。图样中 的字体书写必须做到:字体工整、笔画清楚、间隔均匀、 排列整齐。 字体号数（即字体高度，用h表示，单位为mm)的 公称尺寸系列为:1.8，2.5，3.5，5，7，10，14，20。 如需书写更大的字，其字体高度应按√2 的比率递增。 字体
