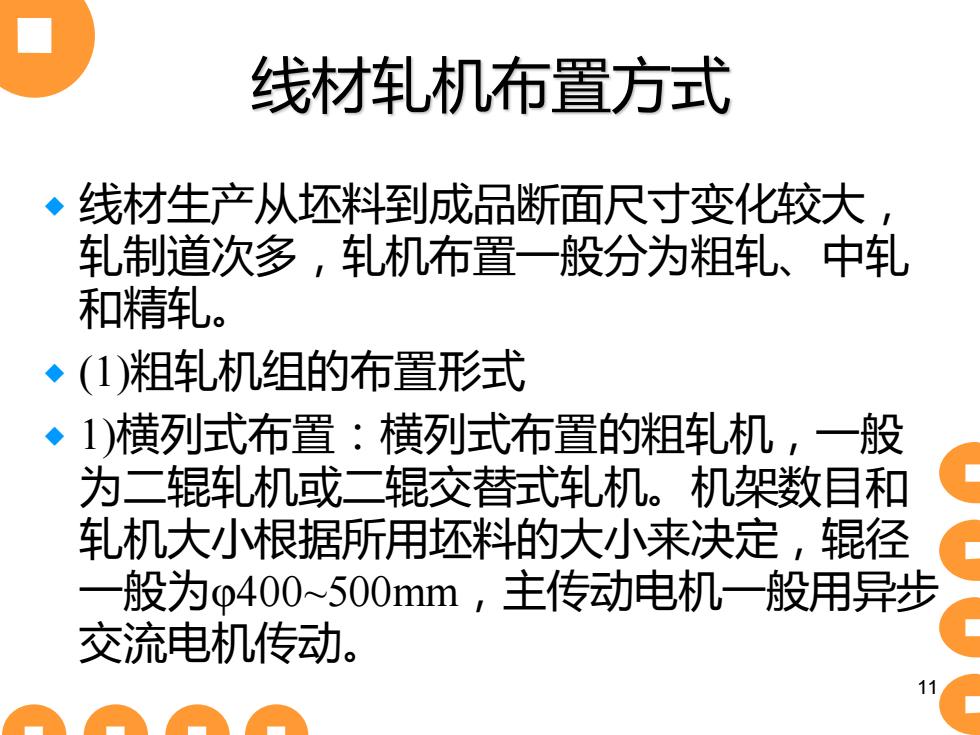

线材轧机布置方式 ◆ 线材生产从坯料到成品断面尺寸变化较大 轧制道次多，轧机布置一般分为粗轧、中轧 和精轧。 ◆(1)粗轧机组的布置形式 ◆1)横列式布置：横列式布置的粗轧机，一般 为二辊轧机或二辊交替式轧机。机架数目和 轧机大小根据所用坯料的大小来决定，辊径 一般为0400~500mm,主传动电机一般用异步 交流电机传动： 11
11 线材轧机布置方式 线材生产从坯料到成品断面尺寸变化较大， 轧制道次多，轧机布置一般分为粗轧、中轧 和精轧。 (1)粗轧机组的布置形式 1)横列式布置：横列式布置的粗轧机，一般 为二辊轧机或二辊交替式轧机。机架数目和 轧机大小根据所用坯料的大小来决定，辊径 一般为φ400~500mm，主传动电机一般用异步 交流电机传动
·2)半连续式布置：半连续布置是指两个机座 组成一组连轧机，由多组构成粗轧机组。 每两组轧机轧件不形成连轧。一般每组两个 机架由一台电机带动，其连轧关系由联合减 速机配好速比，轧机为二辊轧机。 12
12 2）半连续式布置：半连续布置是指两个机座 组成一组连轧机，由多组构成粗轧机组。 每两组轧机轧件不形成连轧。一般每组两个 机架由一台电机带动，其连轧关系由联合减 速机配好速比，轧机为二辊轧机

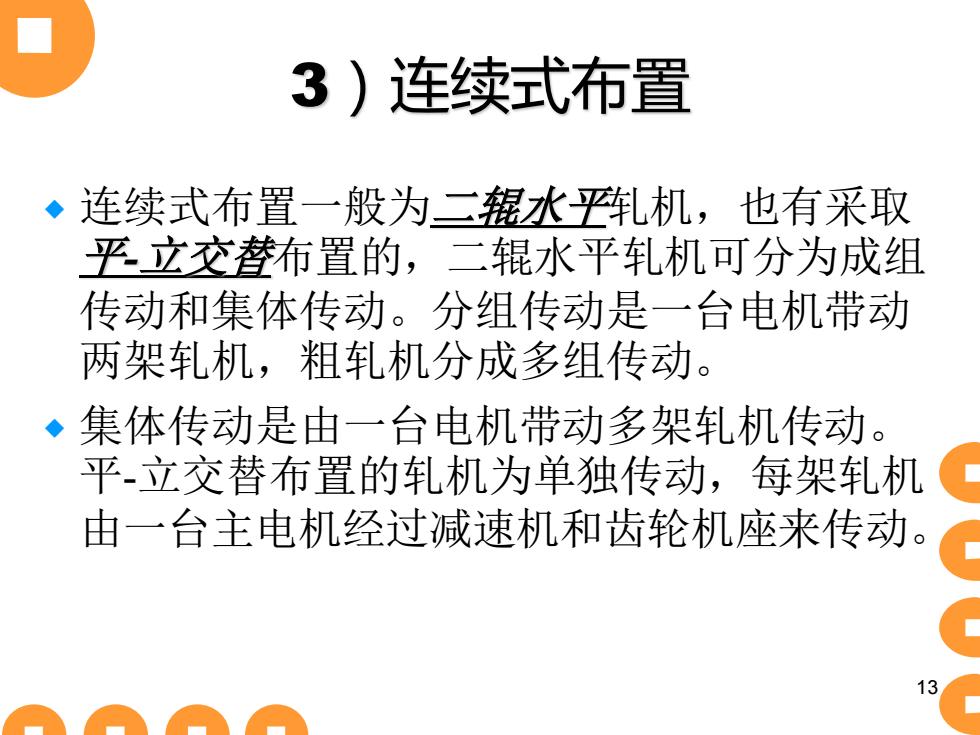

3)连续式布置 ◆ 连续式布置一般为二锟水乎轧机，也有采取 平立交替布置的，二辊水平轧机可分为成组 传动和集体传动。分组传动是一台电机带动 两架轧机，粗轧机分成多组传动。 ◆ 集体传动是由一台电机带动多架轧机传动。 平立交替布置的轧机为单独传动，每架轧机 由一台主电机经过减速机和齿轮机座来传动。 13
13 3）连续式布置 连续式布置一般为二辊水平轧机，也有采取 平-立交替布置的，二辊水平轧机可分为成组 传动和集体传动。分组传动是一台电机带动 两架轧机，粗轧机分成多组传动。 集体传动是由一台电机带动多架轧机传动。 平-立交替布置的轧机为单独传动，每架轧机 由一台主电机经过减速机和齿轮机座来传动
(2)中轧机组的布置形式 ◆1)横列式布置：一般多采用交替二辊式机座， 传动形式与粗轧机组相同。 ◆2)半连续式布置：半连续布置的中轧机组一 般为复二重式轧机。轧机的传动由一台主电 机带动，各架轧机的转速靠分减速机的速比 配好，保持两机架间的连轧关系。 14
14 (2)中轧机组的布置形式 1）横列式布置：一般多采用交替二辊式机座， 传动形式与粗轧机组相同。 2）半连续式布置：半连续布置的中轧机组一 般为复二重式轧机。轧机的传动由一台主电 机带动，各架轧机的转速靠分减速机的速比 配好，保持两机架间的连轧关系
3)连续式布置 连续式布置的中轧机组，一般位于全连续轧制的线 材轧机部分。为便于控制和调整，连续式布置的中 轧机组又可分为一中轧机组和二中轧机组（也有称中 轧机组和预精轧机纽)。 一中轧机组多用二辊水平轧机，二中轧机组有使用 二 辊水平轧机的，也有使用平立交替轧机的。也有 的中轧机组全部使用平立交替轧机 ◆ 中轧机组位于粗轧机组之后，所轧制的轧件尺寸与 粗轧机组相比较小，所以中轧机组轧辊直径一般要 比粗轧机组小。 15
15 3）连续式布置 连续式布置的中轧机组，一般位于全连续轧制的线 材轧机部分。为便于控制和调整，连续式布置的中 轧机组又可分为一中轧机组和二中轧机组(也有称中 轧机组和预精轧机组)。 一中轧机组多用二辊水平轧机，二中轧机组有使用 二辊水平轧机的，也有使用平-立交替轧机的。也有 的中轧机组全部使用平-立交替轧机。 中轧机组位于粗轧机组之后，所轧制的轧件尺寸与 粗轧机组相比较小，所以中轧机组轧辊直径一般要 比粗轧机组小
