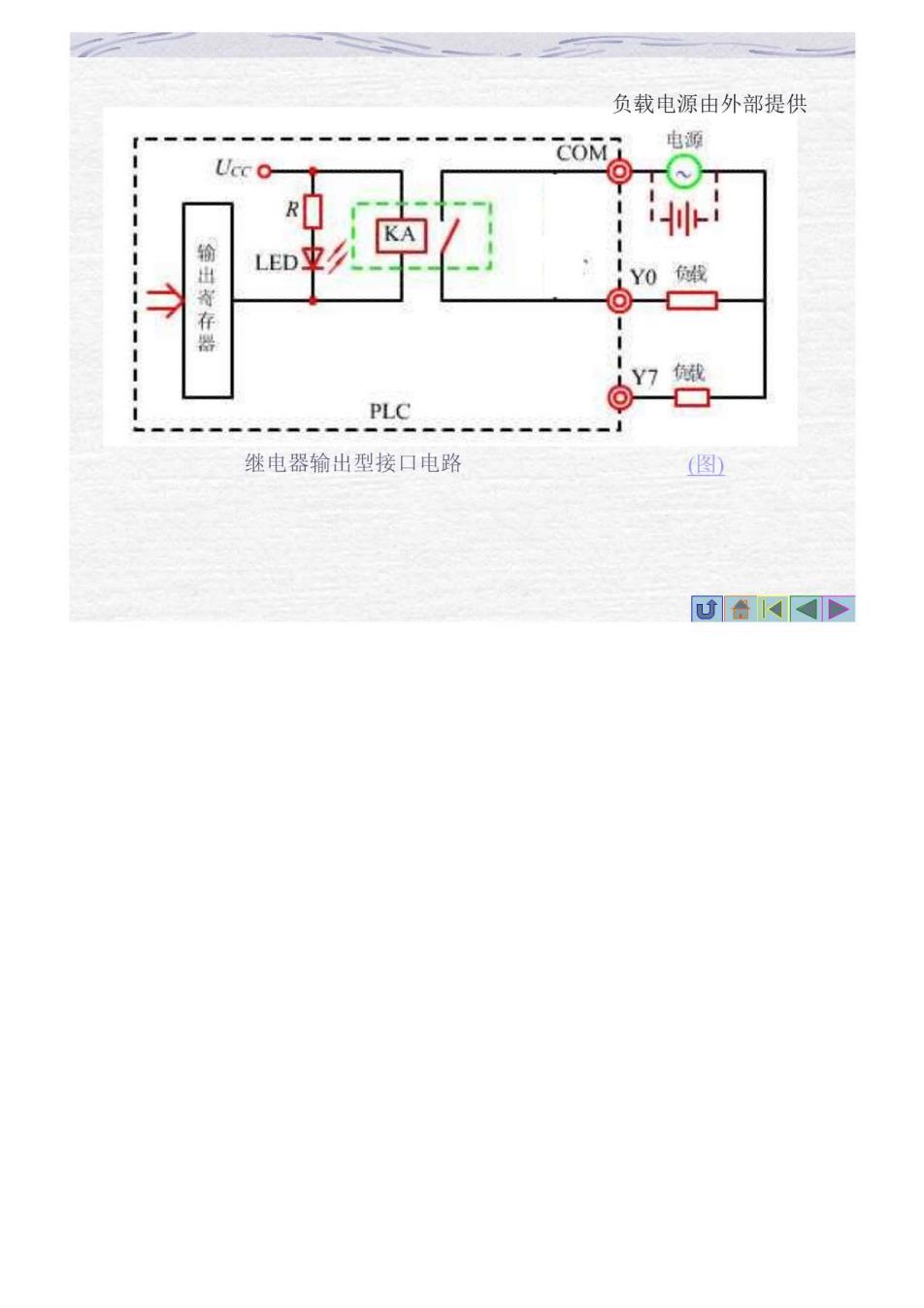

负载电源由外部提供 COM 电源 输出寄存 Y0嫩 PLC 继电器输出型接口电路 图 UK

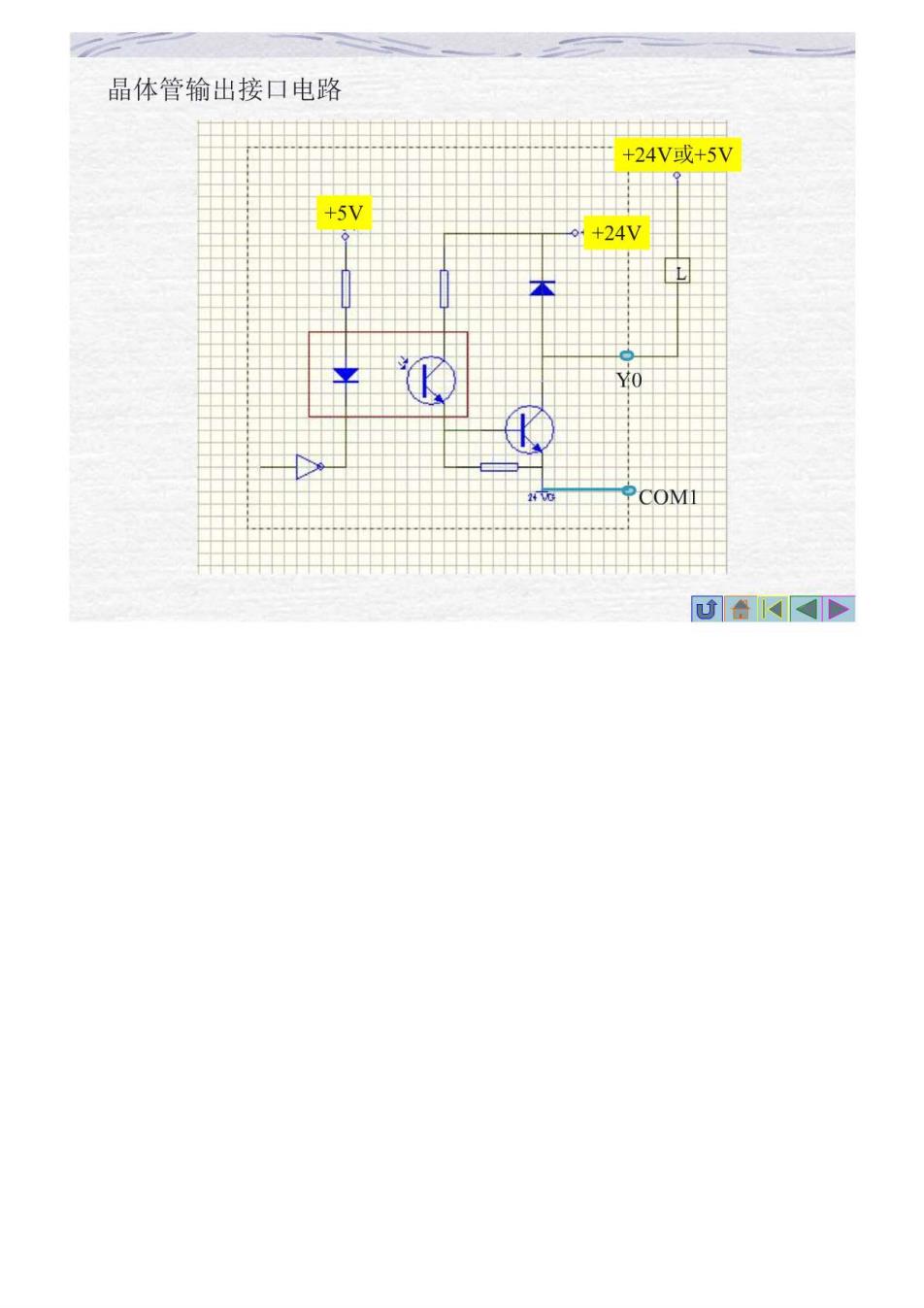

晶体管输出接口电路 十十个十十十十十 +24V或+5V +5V +24V U奋☒✉

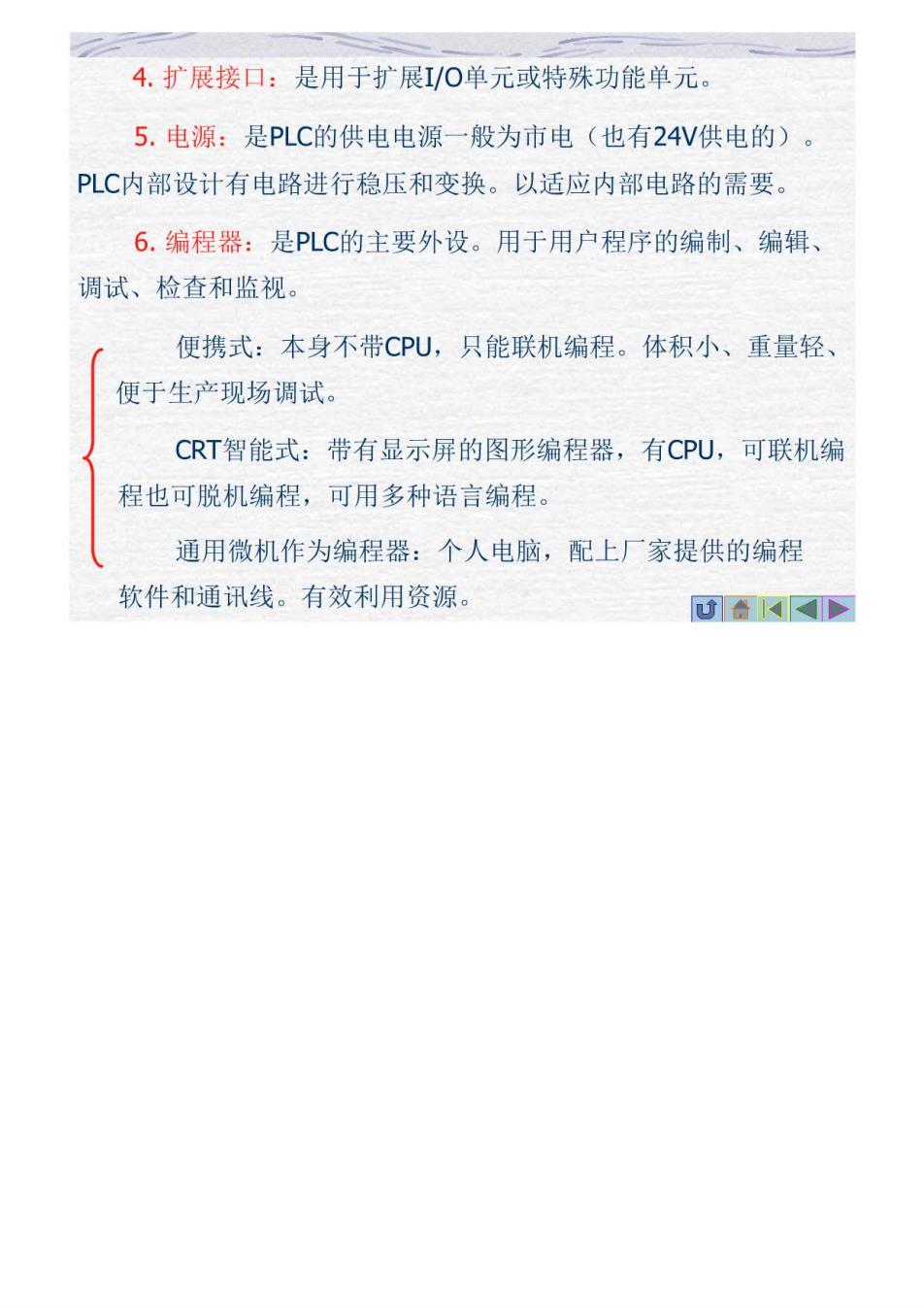

4.扩展接口：是用于扩展/0单元或特殊功能单元。 5.电源：是PLC的供电电源一般为市电（也有24V供电的）。 PLC内部设计有电路进行稳压和变换。以适应内部电路的需要。 6.编程器：是PLC的主要外设。用于用户程序的编制、编辑、 调试、检查和监视。 便携式：本身不带CPU,只能联机编程。体积小、重量轻、 便于生产现场调试。 CRT智能式：带有显示屏的图形编程器，有CPU,可联机编 程也可脱机编程，可用多种语言编程。 通用微机作为编程器：个人电脑，配上厂家提供的编程 软件和通讯线。有效利用资源。 U备>

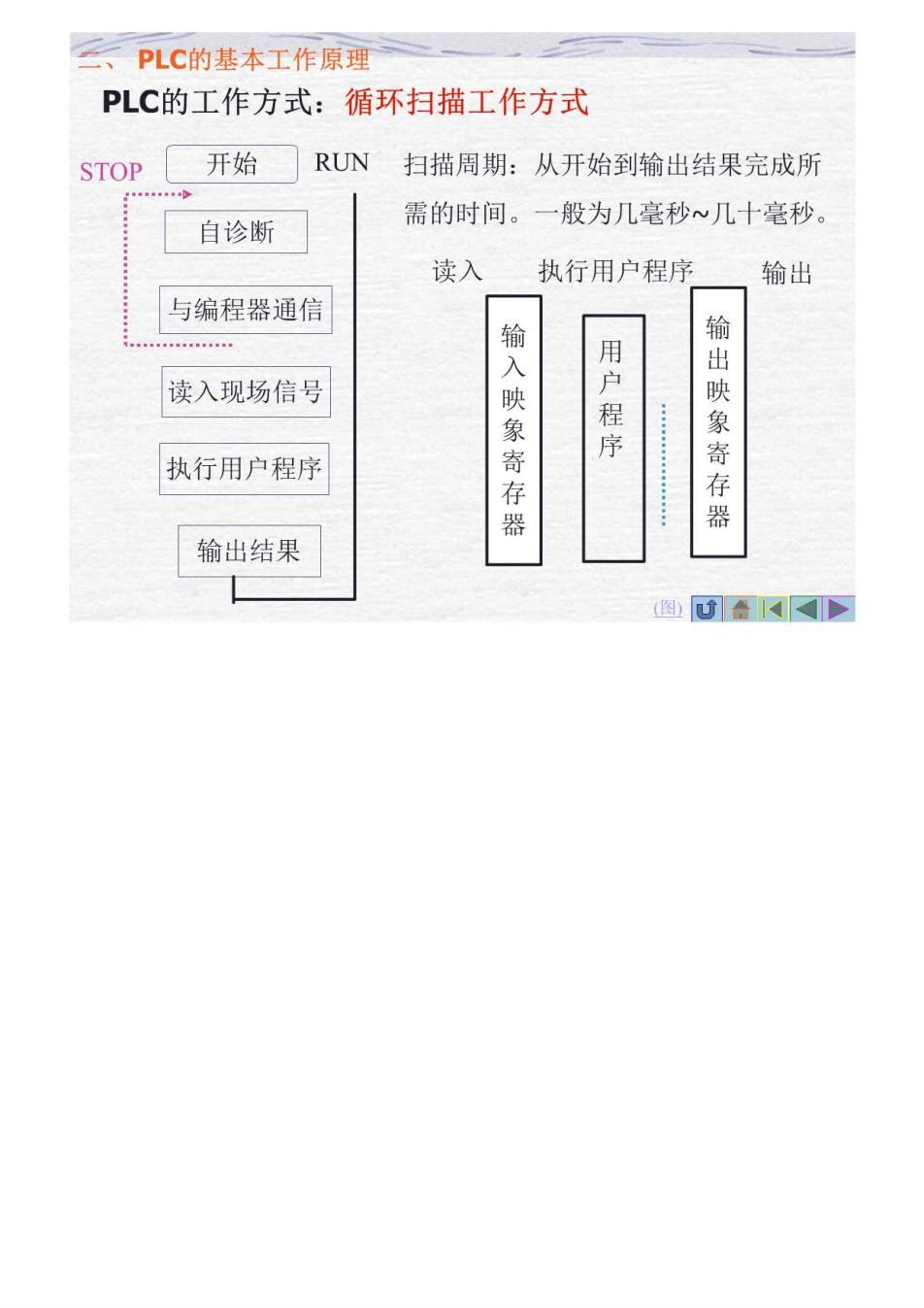

三、pLC的基本工作原理 PLC的工作方式：循环扫描工作方式 STOp开始图 RUN扫描周期：从开始到输出结果完成所 需的时间。一般为几毫秒~几十毫秒。 自诊断 读入 执行用户程序 输出 与编程器通信 出 读入现场信号 户程序 执行用户程序 入映象寄存 象寄存 器 器 输出结果 图心✉P

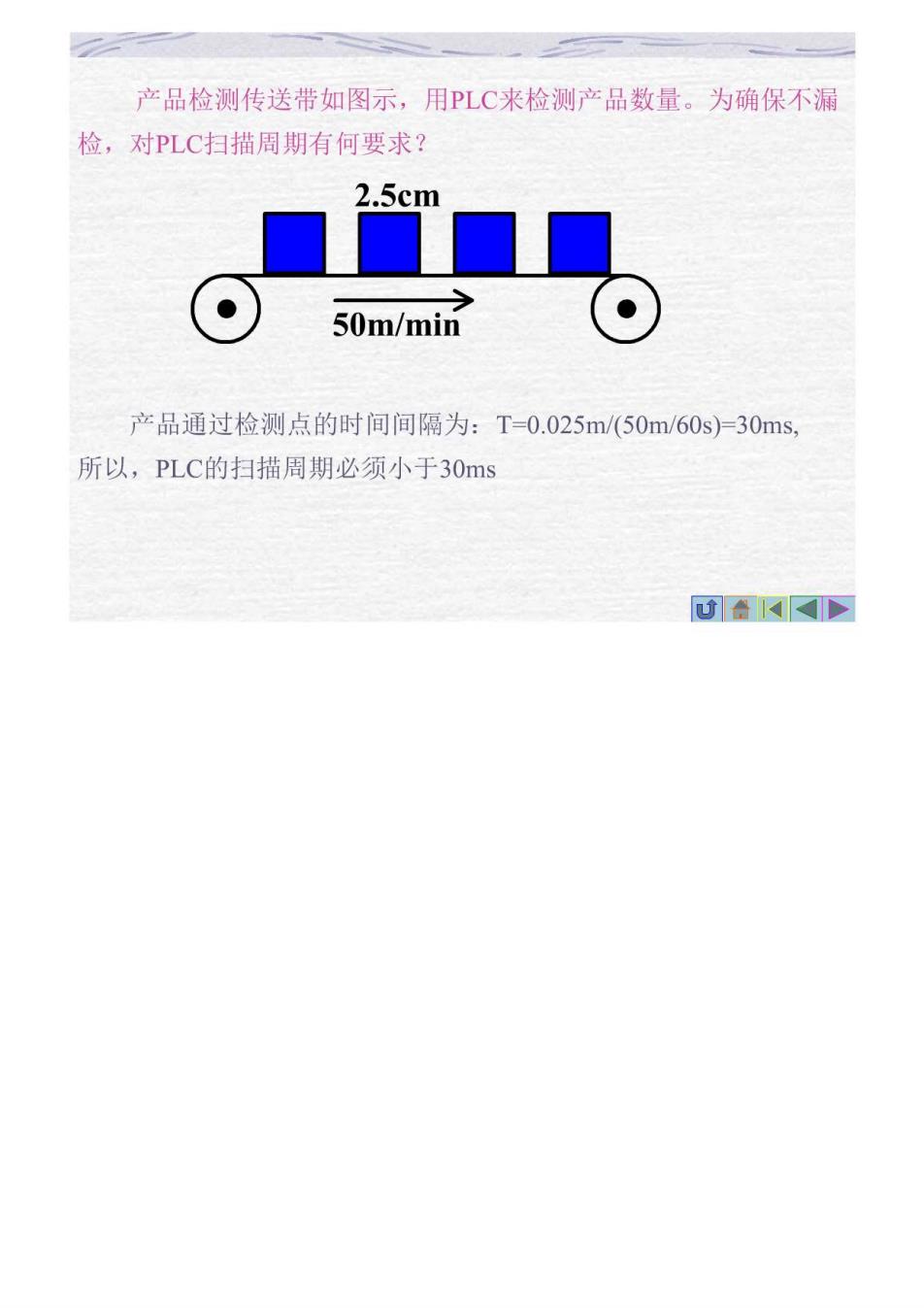

产品检测传送带如图示，用LC来检测产品数量。为确保不漏 检，对PLC扫描周期有何要求？ 2.5cm 50m/min 产品通过检测点的时间间隔为：T-0.025m/(50m/60s)=30ms 所以，PLC的扫描周期必须小于30ms UK
