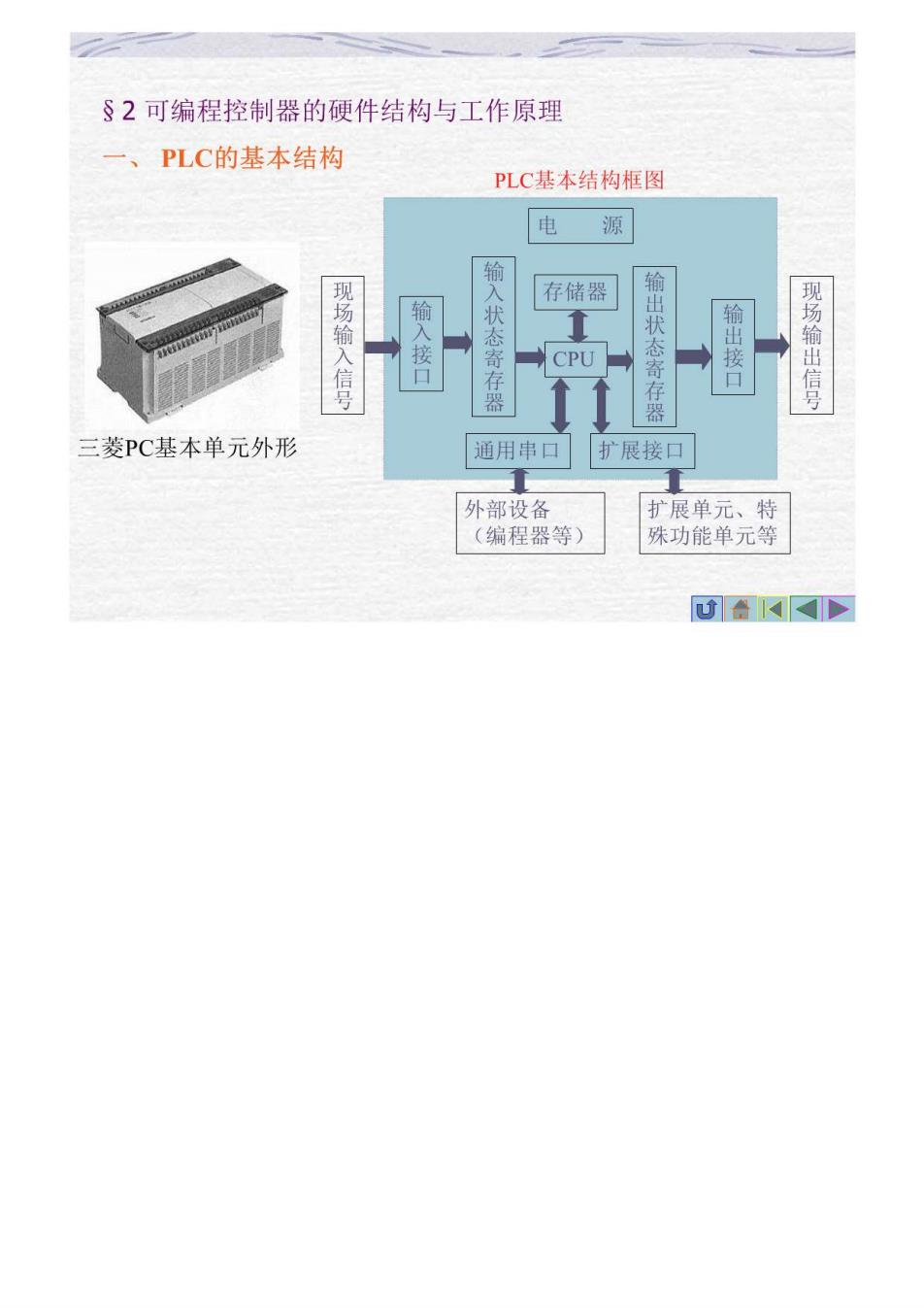

§2可编程控制器的硬件结构与工作原理 一、PLC的基本结构 PLC基本结构框图 电源 存储器 现场输入信号 输 CPU 三菱PC基本单元外形 通用串 扩展接口 外部设备 扩展单元、特 (编程器等) 殊功能单元等 U4>

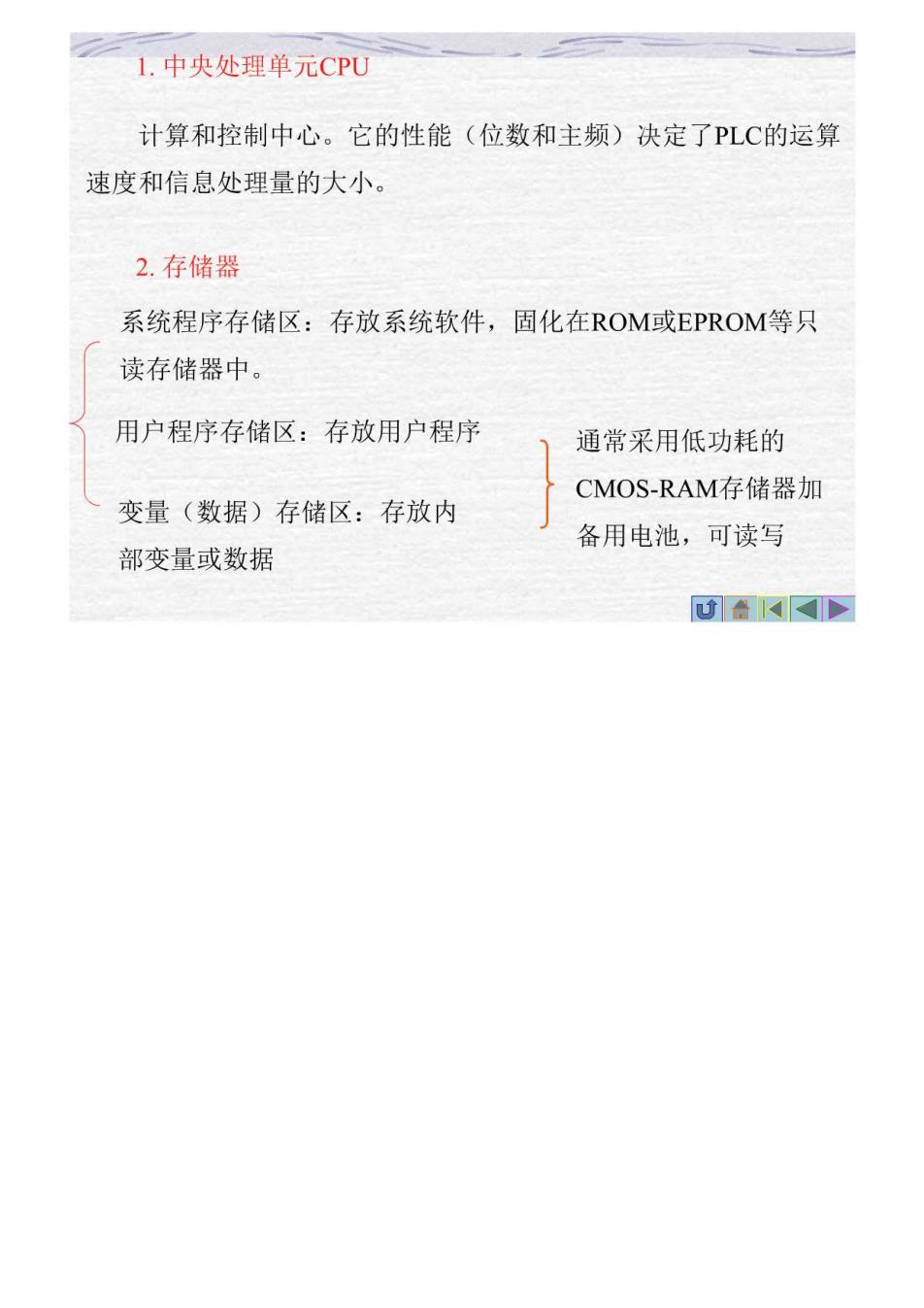

1.中央处理单元CPU 计算和控制中心。它的性能（位数和主频）决定了PLC的运算 速度和信息处理量的大小。 2.存储器 系统程序存储区：存放系统软件， 固化在ROM或EPROM等只 读存储器中。 用户程序存储区：存放用户程序 通常采用低功耗的 CMOS-RAM存储器加 变量（数据）存储区：存放内 备用电池，可读写 部变量或数据 UK

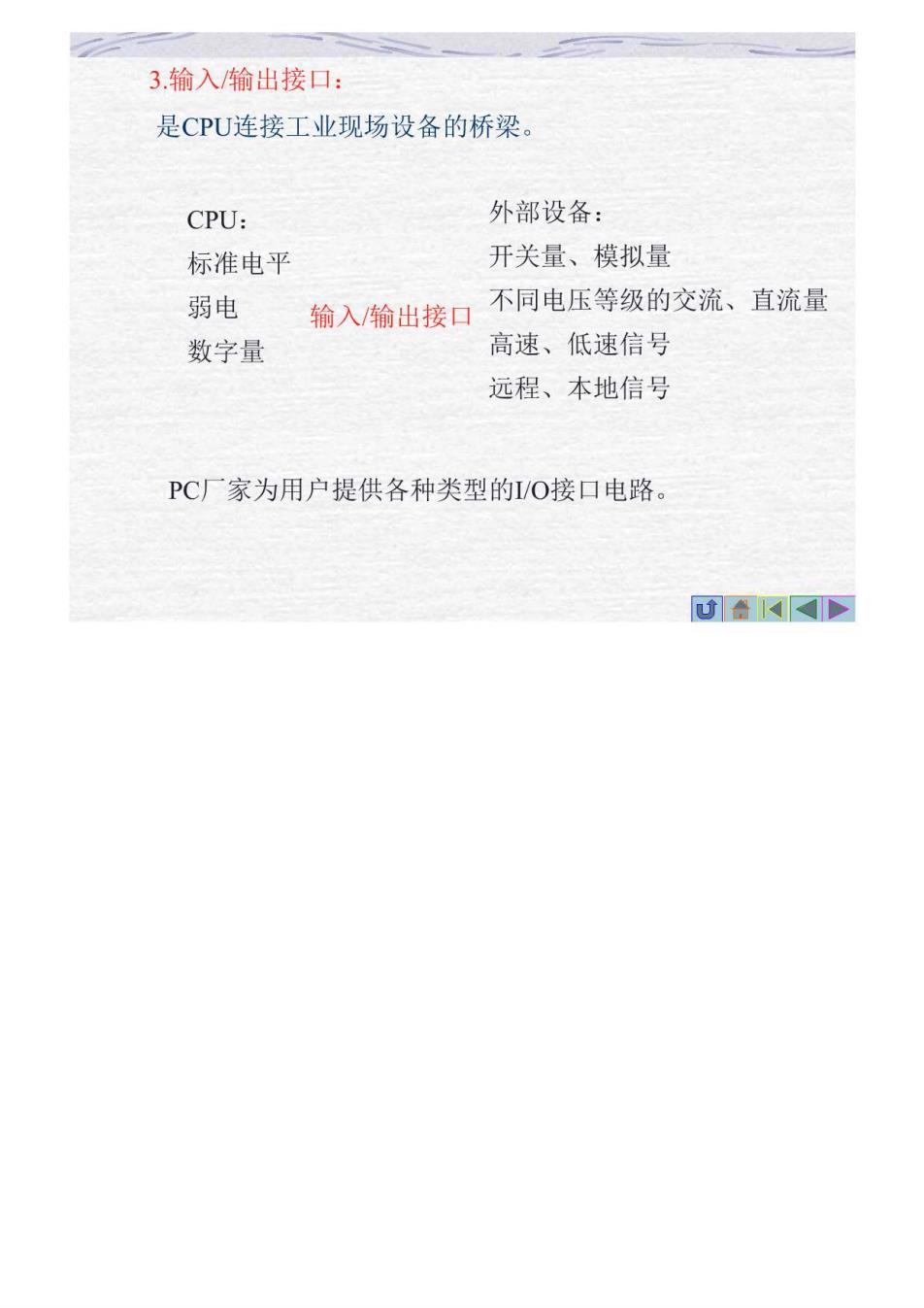

3.输入输出接口： 是CPU连接工业现场设备的桥梁 CPU: 外部设备： 标准电平 开关量、模拟量 弱电 输入/输出接口 不同电压等级的交流、直流量 数字量 高速、低速信号 远程、本地信号 PC厂家为用户提供各种类型的/O接口电路。 U0网

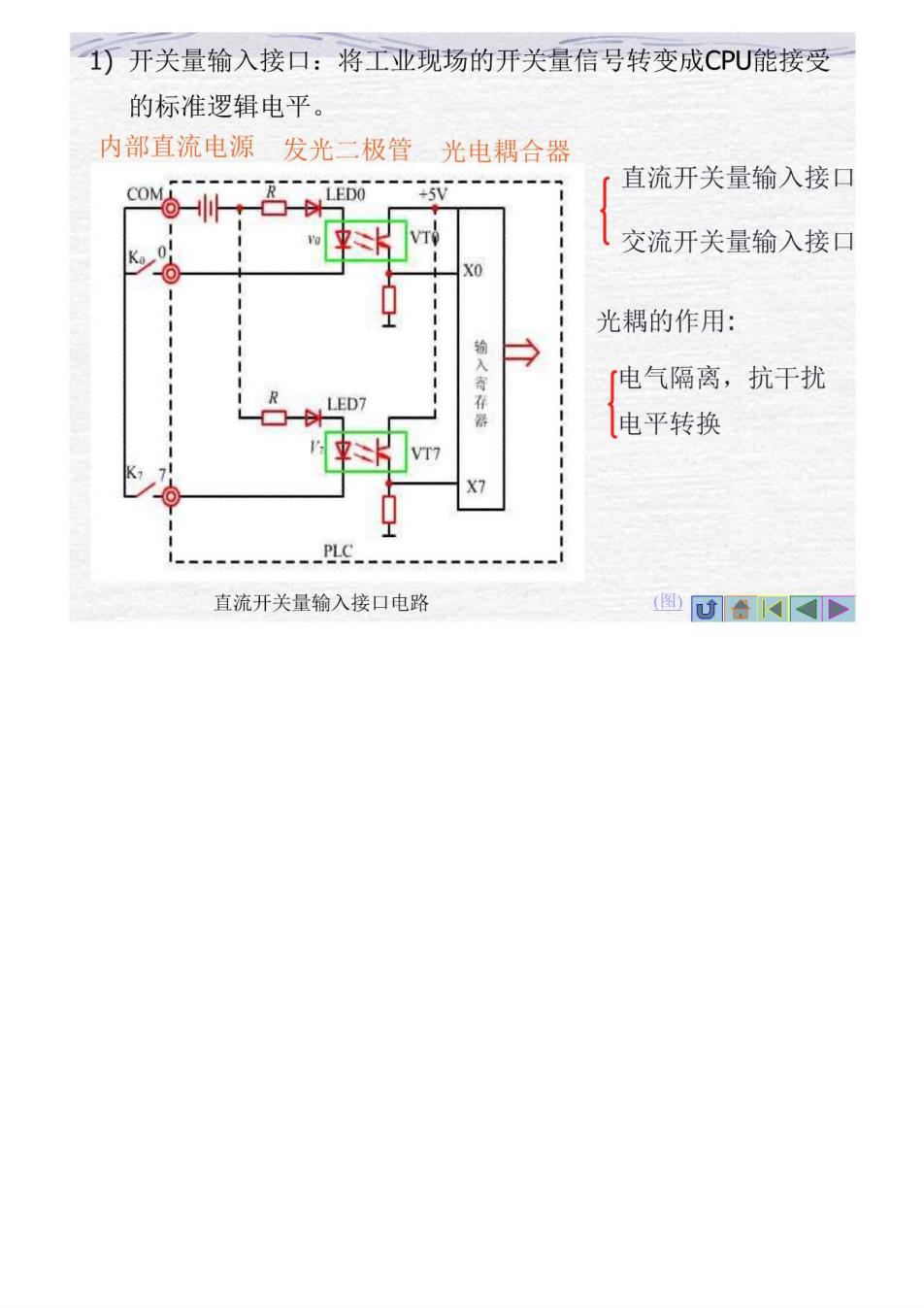

1)开关量输入接口：将工业现场的开关量信号转变成CPU能接受 的标准逻辑电平。 内部直流电源发光二极管光电耦合器 coM6+ LE00-V 直流开关量输入接口 交流开关量输入接口 光耦的作用： 电气隔离，抗干扰 LED7 电平转换 ! .PLC_ 直流开关量输入接口电路 图U备>

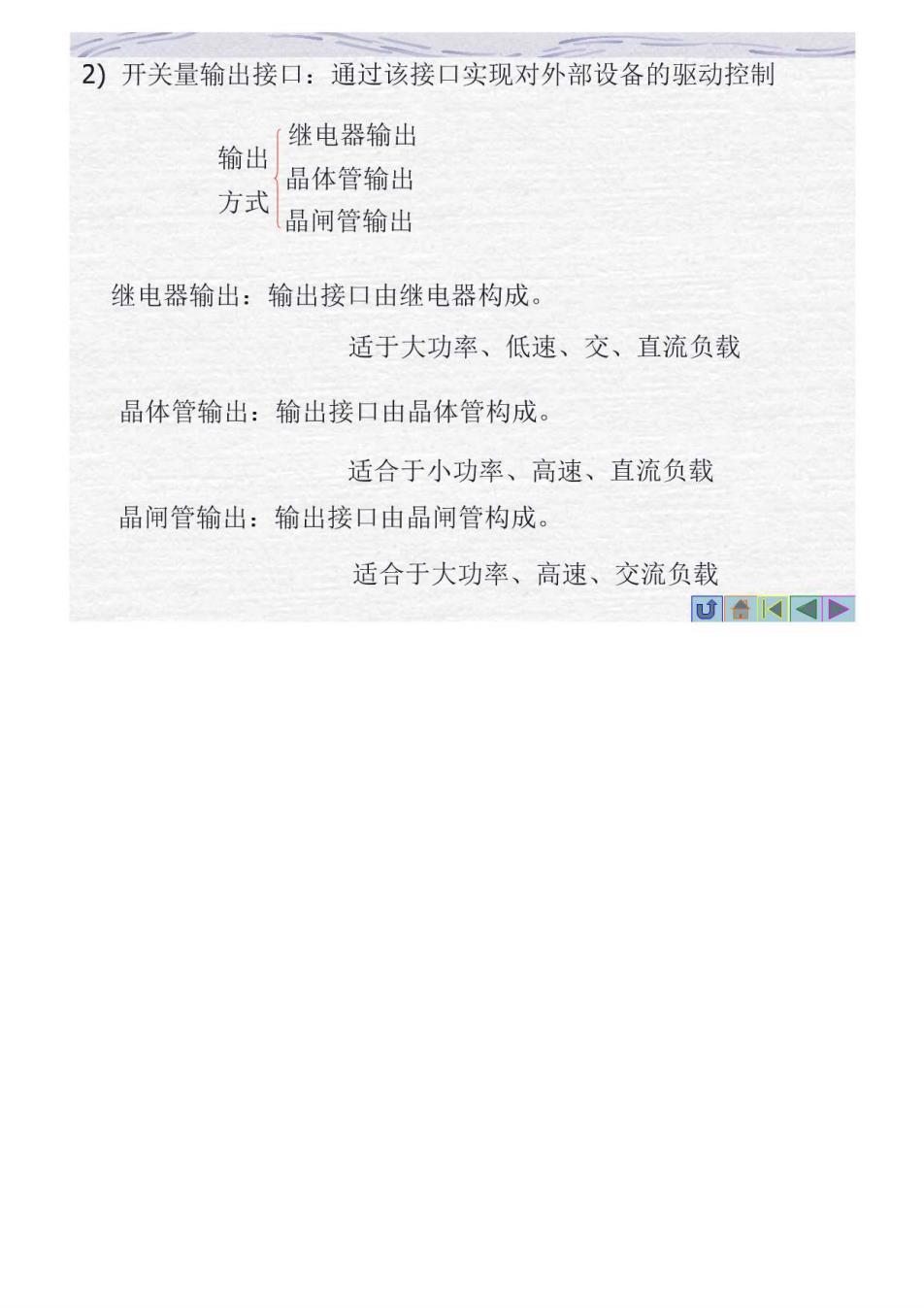

2)开关量输出接口：通过该接口实现对外部设备的驱动控制 继电器输出 输出 晶体管输出 方式 晶闸管输出 继电器输出：输出接口由继电器构成。 适于大功率、低速、交、直流负载 晶体管输出：输出接口由晶体管构成。 适合于小功率、高速、直流负载 晶闸管输出：输出接口由晶闸管构成。 适合于大功率、高速、交流负载 ☑备☒✉
