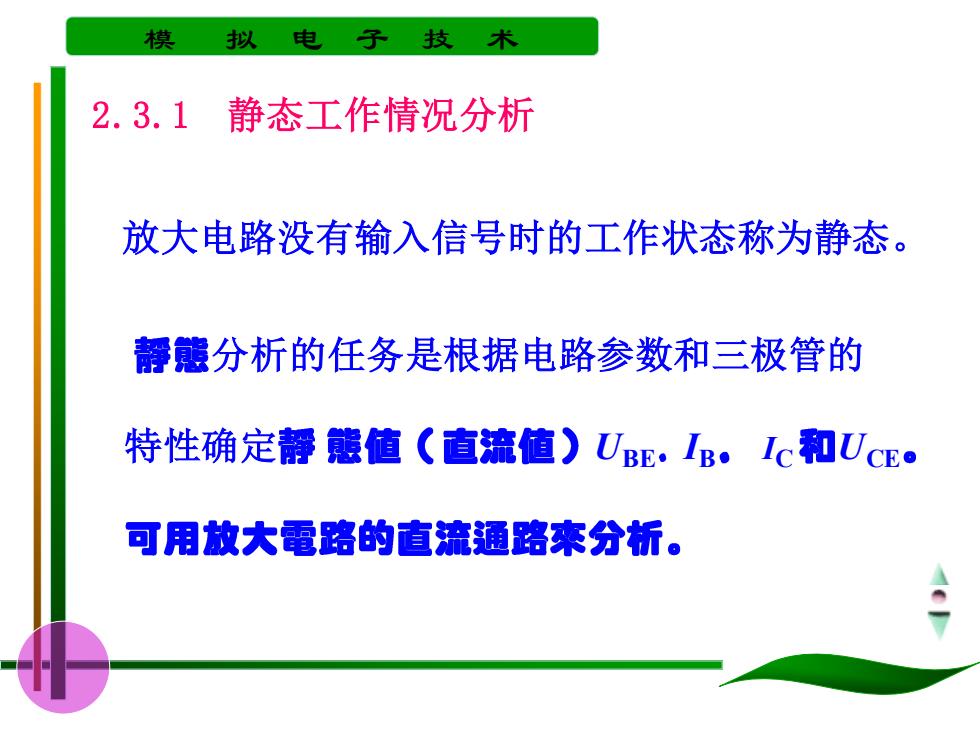

模 拟 电子 技术 2.3.1静态工作情况分析 放大电路没有输入信号时的工作状态称为静态。 静巖分析的任务是根据电路参数和三极管的 特性确定静熊值（直流值)UE·g,Ic和UcE。 可用放大電路的直流通路來分桥
模 拟 电 子 技 术 放大电路没有输入信号时的工作状态称为静态。 分析的任务是根据电路参数和三极管的 特性确定 UBE IB IC UCE 2.3.1 静态工作情况分析

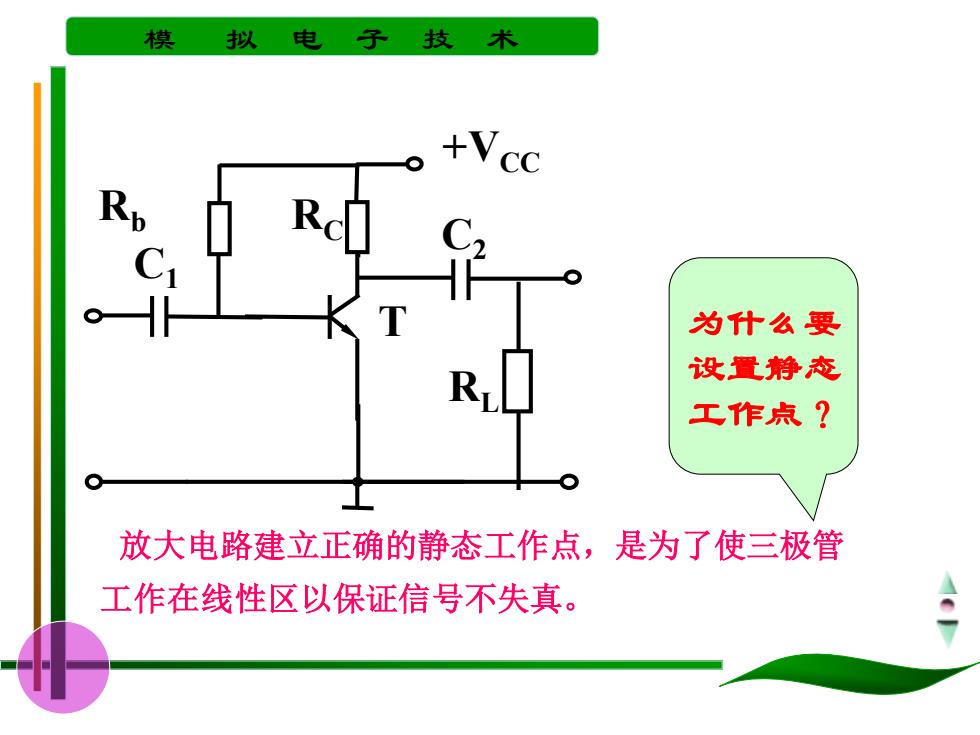

模 拟 电 子 技 为什么要 设置静态 工作点？ 放大电路建立正确的静态工作点，是为了使三极管 工作在线性区以保证信号不失真
模 拟 电 子 技 术 Rb +VCC RC C1 C2 T RL 为什么要 设置静态 工作点？ 放大电路建立正确的静态工作点，是为了使三极管 工作在线性区以保证信号不失真

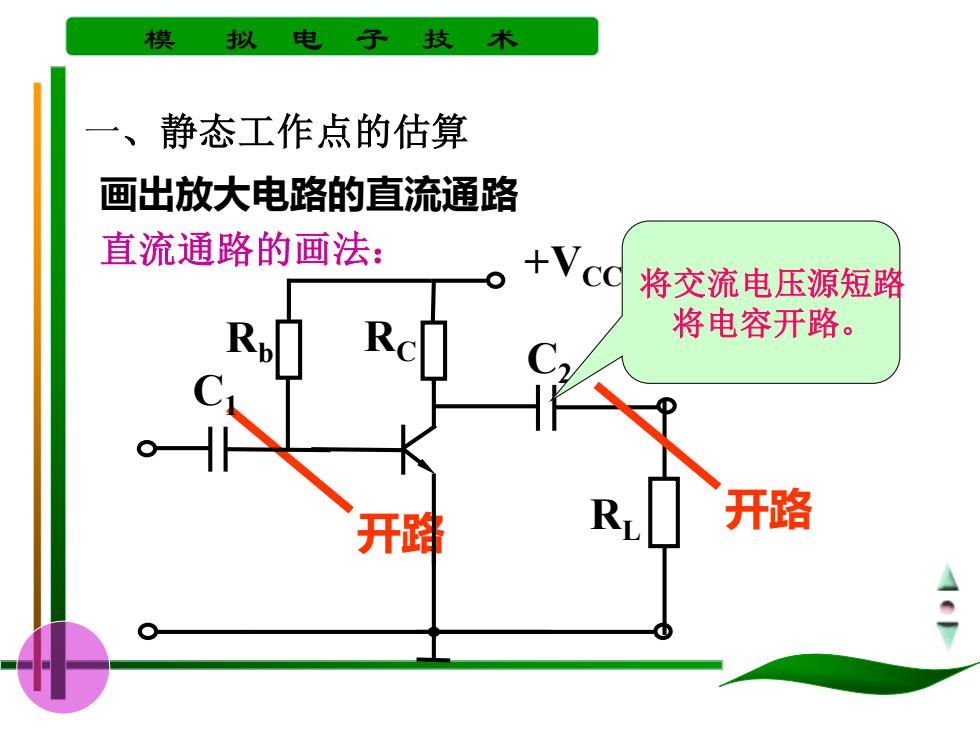

模 拟 电子技术 静态工作点的估算 画出放大电路的直流通路 直流通路的画法： 将交流电压源短路 将电容开路。 开路 开路
模 拟 电 子 技 术 开路 Rb +VCC RC C1 C2 RL 画出放大电路的直流通路 一、静态工作点的估算 将交流电压源短路 将电容开路。 直流通路的画法： 开路

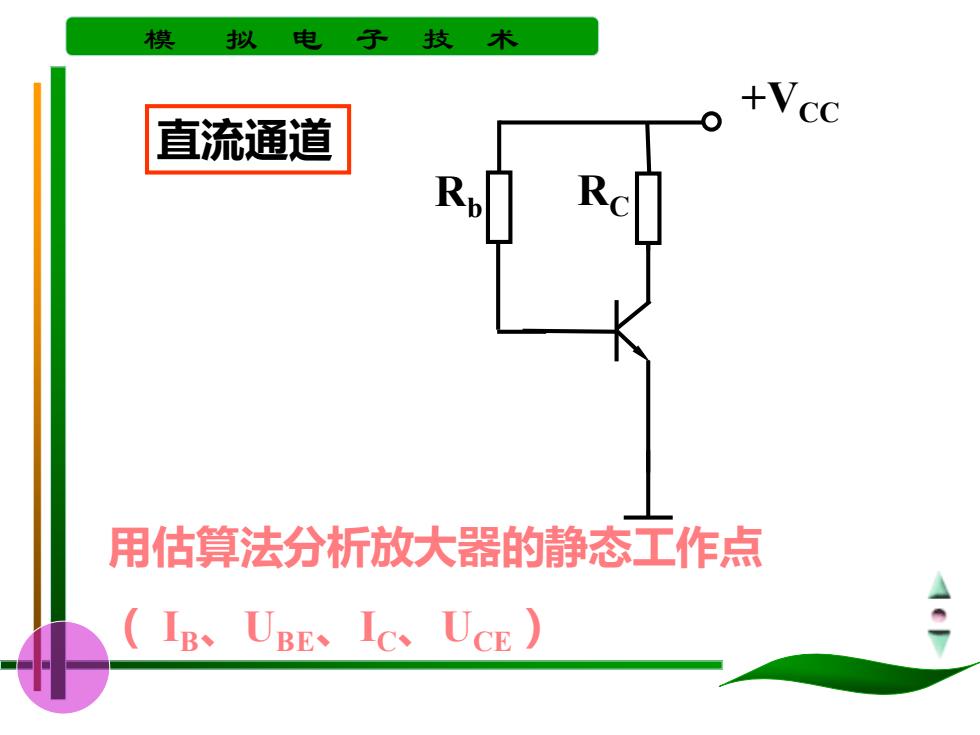

模 拟 电 子 技术 +Vcc 直流通道 用估算法分析放大器的静态工作点 (Ig、UBE、Ic、UcE)
模 拟 电 子 技 术 Rb +VCC RC 直流通道 用估算法分析放大器的静态工作点 （ IB、UBE、IC、UCE）

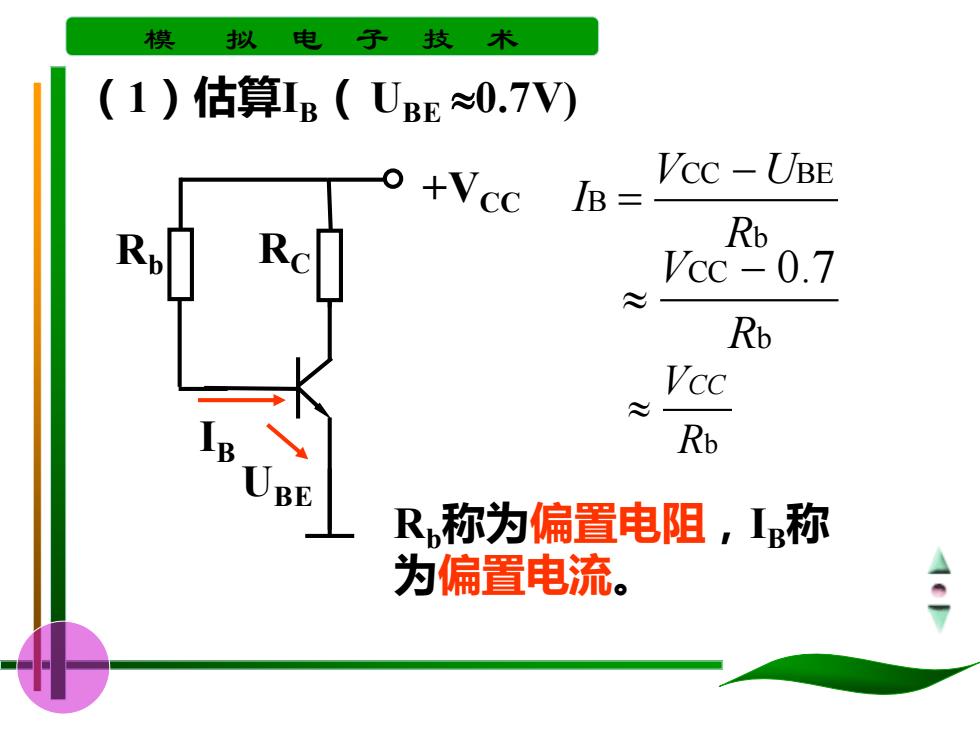

模 拟 电子 技术 (1)估算IB（UBE0.7V) +Vcc VCC-UBE IB Rb cc-0.7 ≈ Rb Vcc Rb BE R称为偏置电阻，I称 为偏置电流
模 拟 电 子 技 术 （1）估算IB（UBE 0.7V) Rb +VCC RC IB UBE b CC BE B R V U I − = b CC 0.7 R V − Rb VCC Rb称为偏置电阻，IB称 为偏置电流
