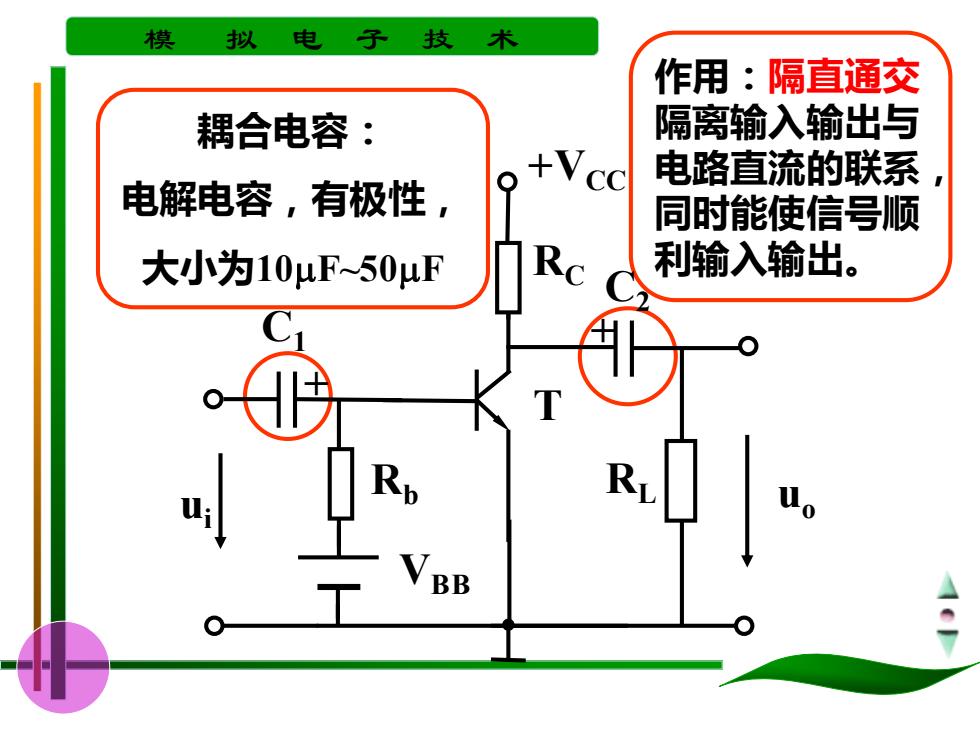

模 拟 电 子 技术 作用：隔直通交 耦合电容： 隔离输入输出与 o+Vcc 电路直流的联系 电解电容，有极性， 同时能使信号顺 大小为10μF~50μF Rc 利输入输出。 Rp BB 2
模 拟 电 子 技 术 耦合电容： 电解电容，有极性， 大小为10F~50F 作用：隔直通交 隔离输入输出与 电路直流的联系， 同时能使信号顺 利输入输出。 Rb +VCC VBB RC C1 C2 T RL + + ui uo

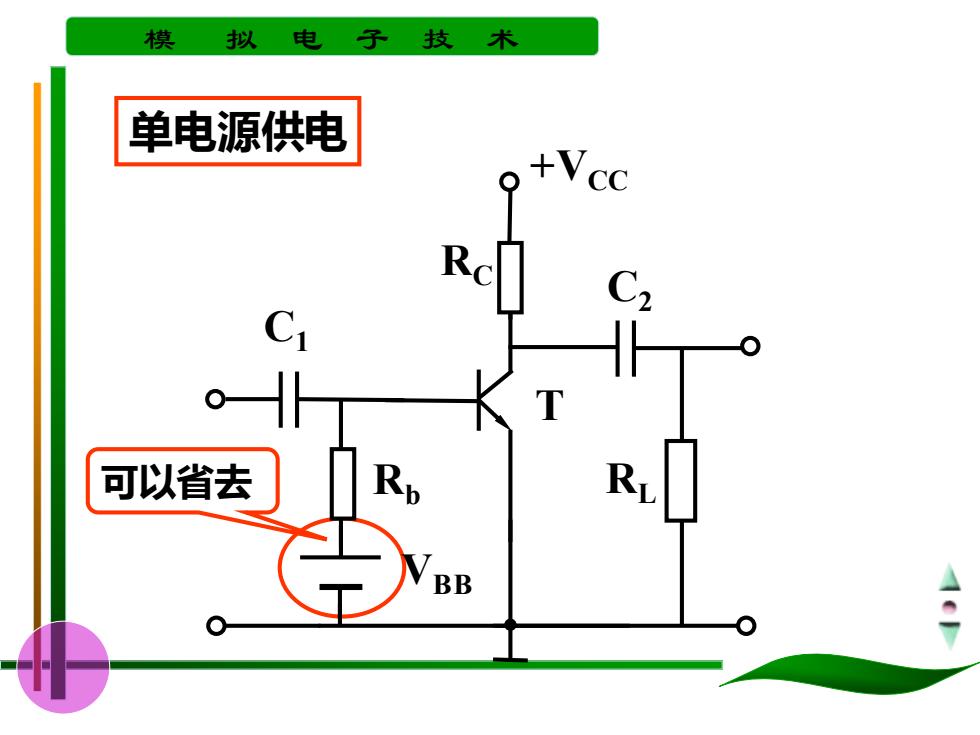

模 拟 电 子 技术 单电源供电 T 可以省去 R BB
模 拟 电 子 技 术 单电源供电 可以省去 Rb +VCC VBB RC C1 C2 T RL

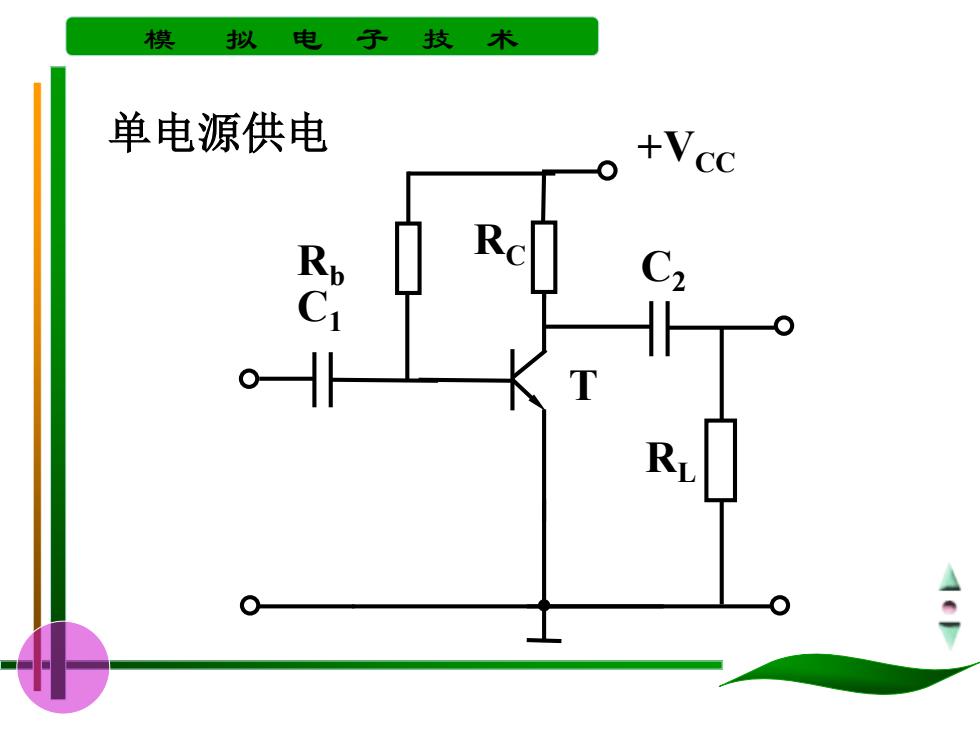

模 拟 电 子 技术 单电源供电 +Vcc D o T >
模 拟 电 子 技 术 Rb 单电源供电 +VCC RC C1 C2 T RL

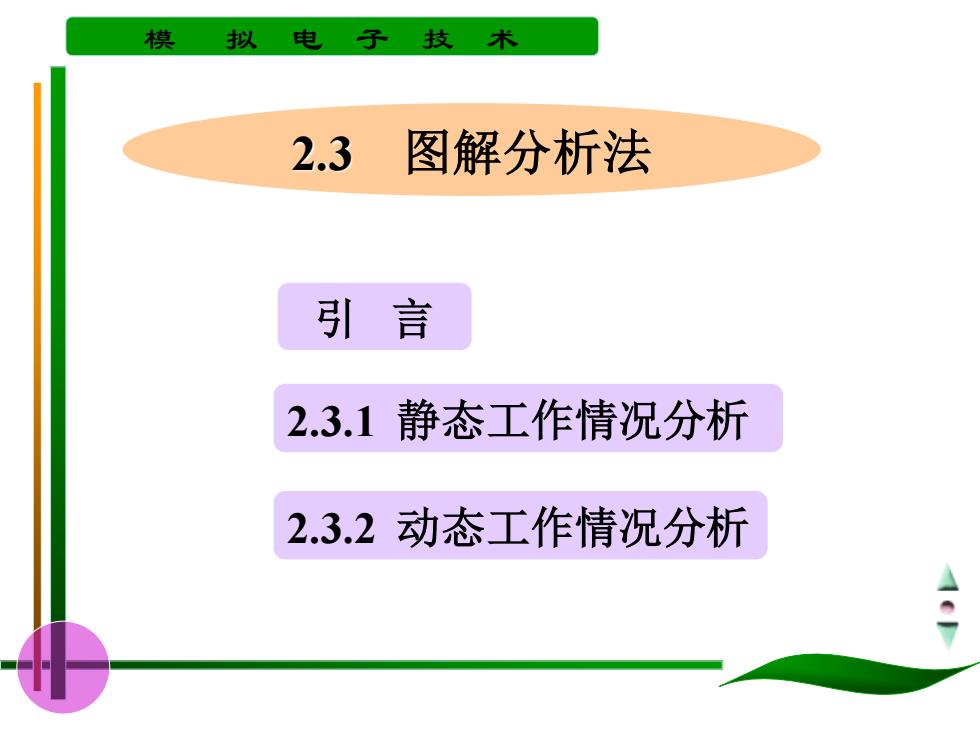

模 拟 电子 技术 2.3 图解分析法 引言 2.3.1静态工作情况分析 2.3.2动态工作情况分析
模 拟 电 子 技 术 2.3 图解分析法 2.3.2 动态工作情况分析 2.3.1 静态工作情况分析 引 言

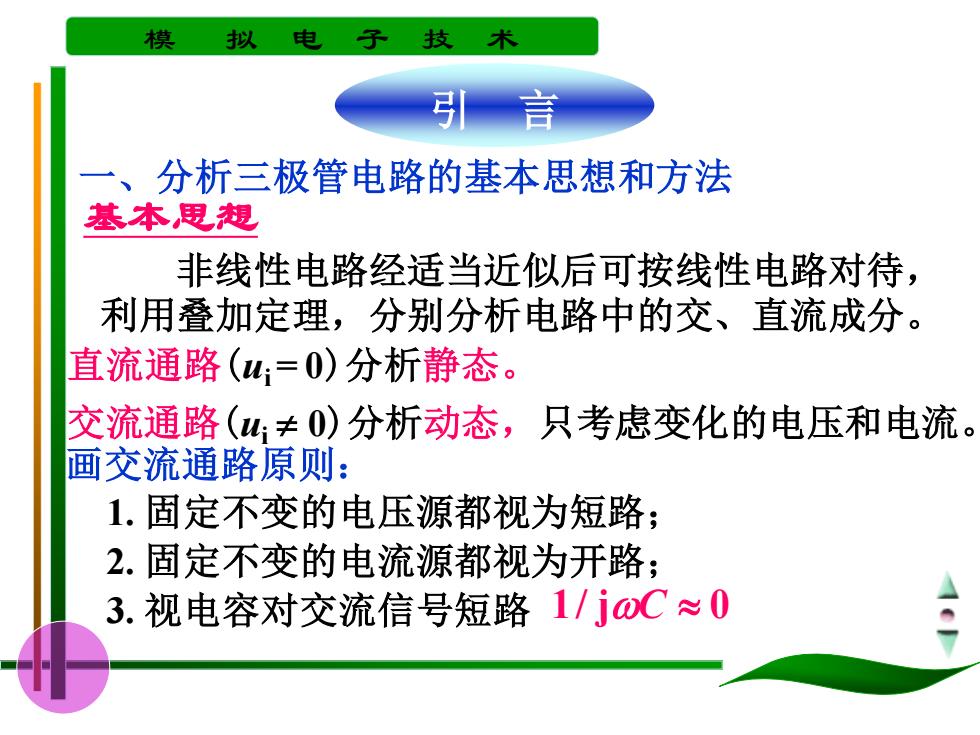

模 拟 电 子 技术 言 一、分析三极管电路的基本思想和方法 基本思想 非线性电路经适当近似后可按线性电路对待， 利用叠加定理，分别分析电路中的交、直流成分。 直流通路(w=0)分析静态。 交流通路(u≠0)分析动态，只考虑变化的电压和电流。 画交流通路原则： 1.固定不变的电压源都视为短路； 2.固定不变的电流源都视为开路； 3.视电容对交流信号短路1/joC≈0
模 拟 电 子 技 术 引 言 基本思想 非线性电路经适当近似后可按线性电路对待， 利用叠加定理，分别分析电路中的交、直流成分。 一、分析三极管电路的基本思想和方法 直流通路(ui = 0)分析静态。 交流通路(ui 0)分析动态，只考虑变化的电压和电流。 画交流通路原则： 1. 固定不变的电压源都视为短路； 2. 固定不变的电流源都视为开路； 3. 视电容对交流信号短路 1/ jC 0
