实验三 波形发生电路
实验三 波形发生电路
实验目的 1、通过方波发生器，矩形发生器，三角波 发生器和锯齿波发生器的实验，掌握它们 的主要特点和分析方法。 2、熟悉波形发生器的设计方法 3、学会用示波器测量振荡频率的方法
实验目的 1、通过方波发生器，矩形发生器，三角波 发生器和锯齿波发生器的实验，掌握它们 的主要特点和分析方法。 2、熟悉波形发生器的设计方法 3、学会用示波器测量振荡频率的方法
实验内容 1、实验电路 R 10k R4 Rp 100K C 100nF Ra 2k 741 Uol 辛 R120k R251k
实验内容 1、实验电路
实验内容 (1)分析上图电路的工作原理，观察与波严 及频率。 (2)分别测出R=10K和R=100K时的频率、 波形及幅值。 (3)要想获得更低的频率与哪些参数有关， 并利用实验箱上的元件进行实验
实验内容 （1）分析上图电路的工作原理，观察与波形 及频率。 （2）分别测出R＝10K和R＝100K时的频率、 波形及幅值。 （3）要想获得更低的频率与哪些参数有关， 并利用实验箱上的元件进行实验

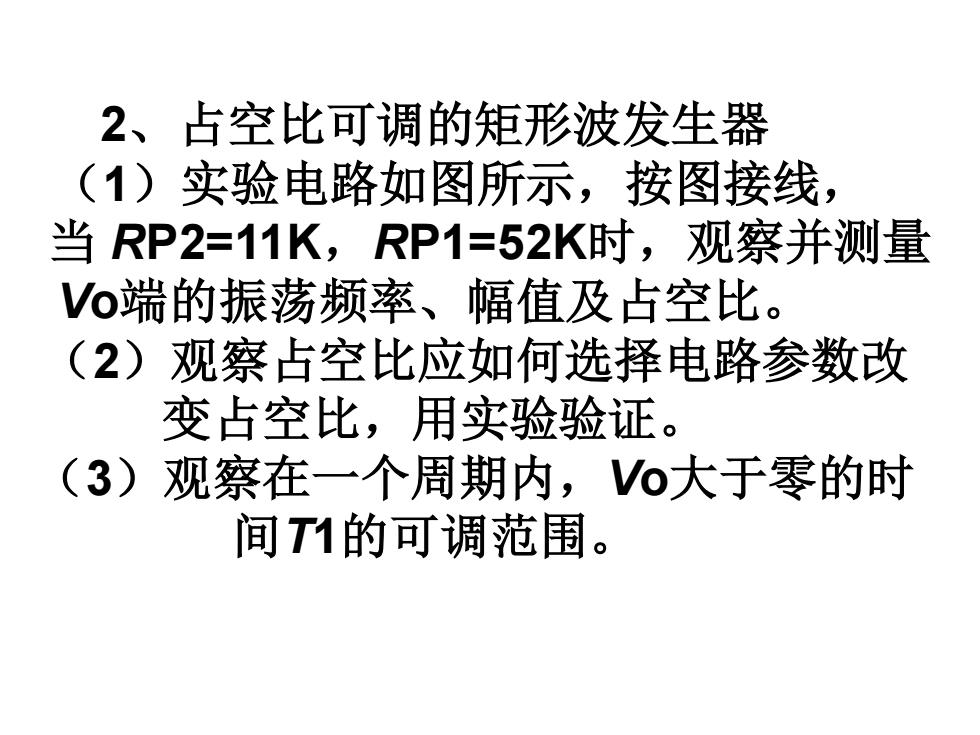

2、占空比可调的矩形波发生器 (1)实验电路如图所示，按图接线， 当RP2=11K,RP1=52K时，观察并测量 Vo端的振荡频率、幅值及占空比。 (2)观察占空比应如何选择电路参数改 变占空比，用实验验证。 (3) 观察在一个周期内，Vo大于零的时 间T的可调范围
2、占空比可调的矩形波发生器 （1）实验电路如图所示，按图接线， 当 RP2=11K，RP1=52K时，观察并测量 Vo端的振荡频率、幅值及占空比。 （2）观察占空比应如何选择电路参数改 变占空比，用实验验证。 （3）观察在一个周期内，Vo大于零的时 间T1的可调范围
