第四章集成运算电路 4.1 集成运放基本知识 4.2通用型集成运算放大器的组成及基本特性
第四章 集成运算电路 4.1 集成运放基本知识 4.2 通用型集成运算放大器的组成及基本特性
4.1集成运放基本知识 一、通用型集成运放(Operational Amplifier)的组成 1.模拟集成电路的特点 1)直接耦合： 采用差分电路形式，元件相对误差小； 2)大电阻用恒流源代替，大电容外接； 3)二极管用三极管代替(B、C极接在一起)； 4)高增益、高输入电阻、低输出电阻
4.1 集成运放基本知识 一、通用型集成运放(Operational Amplifier)的组成 1. 模拟集成电路的特点 1) 直接耦合： 采用差分电路形式，元件相对误差小； 2) 大电阻用恒流源代替，大电容外接； 3) 二极管用三极管代替(B、C 极接在一起)； 4) 高增益、高输入电阻、低输出电阻
2.组成方框图 输入级 中间级 输出级 偏置电路 输入级：差分电路，大大减少温漂。 中间级：采用有源负载的共发射极电路，增益大。 偏置电路：镜像电流源，微电流源。 输出级：OCL电路，带负载能力强
2. 组成方框图 输入级：差分电路，大大减少温漂。 中间级：采用有源负载的共发射极电路，增益大。 输出级：OCL 电路，带负载能力强 偏置电路：镜像电流源，微电流源。 输入级 偏置电路 中间级 输出级 + − uo uid
3.通用型集成运算放大器741简化电路 102 19 输入级 中间级【 输出级 输入级 V1、V3和V2V4
输入级 中间级 输出级 输入级 V1、V3 和 V2、V4 3. 通用型集成运算放大器 741 简化电路

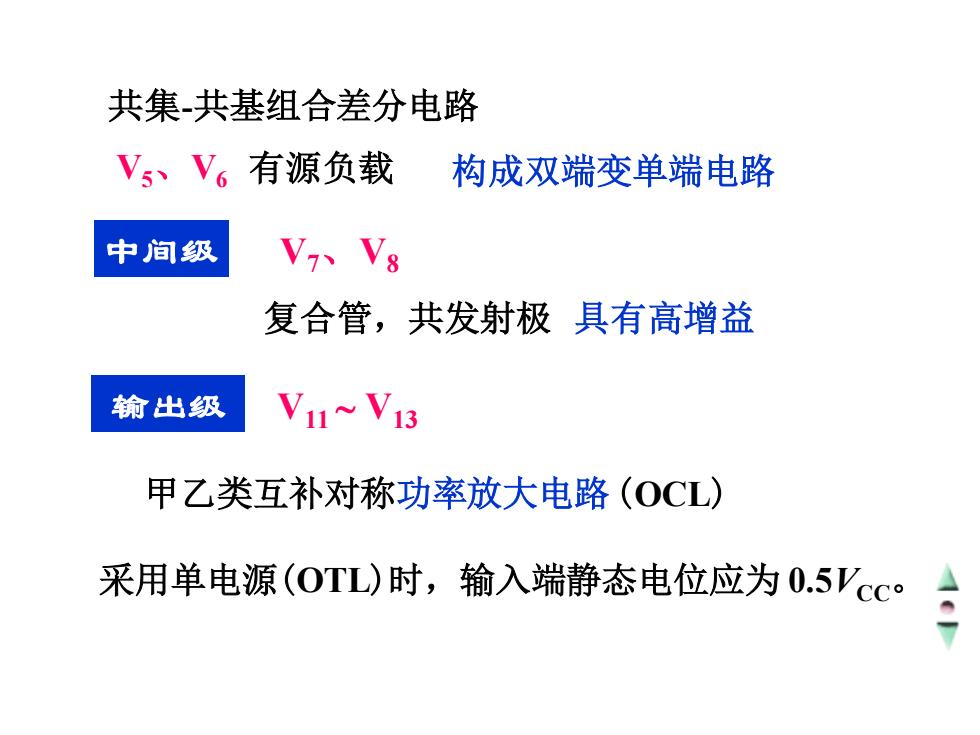

共集共基组合差分电路 Vs、V。有源负载 构成双端变单端电路 中间级 V、V8 复合管，共发射极具有高增益 输出级 Vu~Vi3 甲乙类互补对称功率放大电路(OCL) 采用单电源(OTL)时，输入端静态电位应为0.5'cc
共集-共基组合差分电路 V5、V6 有源负载 构成双端变单端电路 中间级 V7、V8 复合管，共发射极 具有高增益 输出级 甲乙类互补对称功率放大电路(OCL) V11 V13 采用单电源(OTL)时，输入端静态电位应为 0.5VCC
