模 拟 电 子 技 引言 为什么要多级放大？在第2章，我们主要研究了由一个 晶体管组成基本放大电路，它们的电压放大倍数一般只有 几十倍。但是在实际应用中，往往需要放大非常微弱的信 号，上述的放大倍数是远远不够的。为了获得更高的电压 放大倍数，可以把多个基本放大电路连接起来，组成“多 级放大电路”。其中每一个基本放大电路叫做一“级”， 而级与级之间的连接方式则叫做“耦合方式”。 实际上，单级放大电路中也存在电路与信号源以及负载之 间的耦合问题

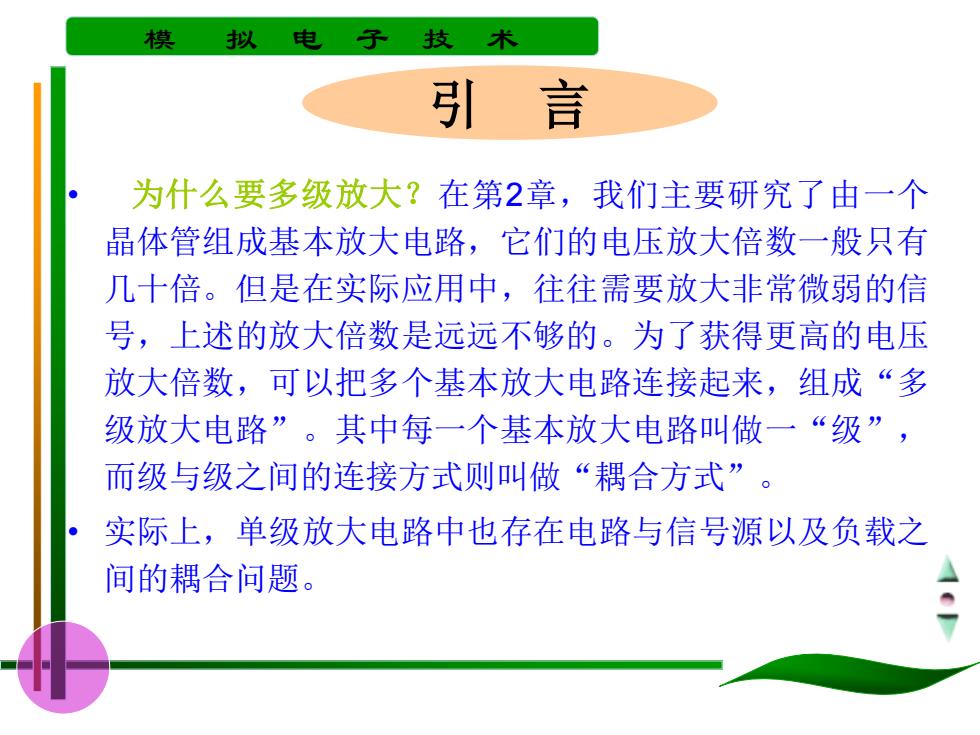

模 拟 电 子 技 术 • 为什么要多级放大？在第2章，我们主要研究了由一个 晶体管组成基本放大电路，它们的电压放大倍数一般只有 几十倍。但是在实际应用中，往往需要放大非常微弱的信 号，上述的放大倍数是远远不够的。为了获得更高的电压 放大倍数，可以把多个基本放大电路连接起来，组成“多 级放大电路” 。其中每一个基本放大电路叫做一“级” ， 而级与级之间的连接方式则叫做“耦合方式” 。 • 实际上，单级放大电路中也存在电路与信号源以及负载之 间的耦合问题。 引 言
模 拟 电 子 技 3.1.1 级间耦合问题 极间耦合形式： 阻容 各级“Q”独立，只放大交 耦合 流 信号，信号频率低时耦合电 容容抗大。 变压 器 A 4， 用于选频放大器、 耦合 功率放大器等。 直接 电路简单，能放大交、直流 耦合 A A2 信号，“Q”互相影响，零 点 漂移严重
模 拟 电 子 技 术 3.1.1 级间耦合问题 极间耦合形式： 直接 耦合 A1 A2 电路简单，能放大交、直流 信号，“Q” 互相影响，零 点 漂移严重。 阻容 耦合 A1 A2 各级 “Q” 独立，只放大交 流 信号，信号频率低时耦合电 容容抗大。 变压 器 耦合 A1 A2 用于选频放大器、 功率放大器等
模 拟 电 子 技 1、阻容耦合 阻容耦合是通过电容器将后级电路与前级相连接，其方 框图所示。 0 阻容耦合放大电路的方框图
模 拟 电 子 技 术 1、阻容耦合 阻容耦合是通过电容器将后级电路与前级相连接，其方 框图所示。 阻容耦合放大电路的方框图
