实验一 常用电子仪器使用练习
实验一 常用电子仪器使用练习
实验目的 ◆熟悉双踪示波器、函数信号发生器、 X1780A直流稳定电源、AS2174F交流毫伏 表及万用表的正确使用。 ◆初步掌握示波器观察波形，测量波形主 要参数的方法。 ◆掌握仪器共地的概念、意义和接法
实验目的 ◆熟悉双踪 示波器 、函数信号发 生器 、 XJ1780A直流稳定电源、AS2174F交流毫伏 表及万用表的正确使用。 ◆初步掌握示波器观察波形，测量波形主 要参数的方法。 ◆掌握仪器共地的概念、意义和接法

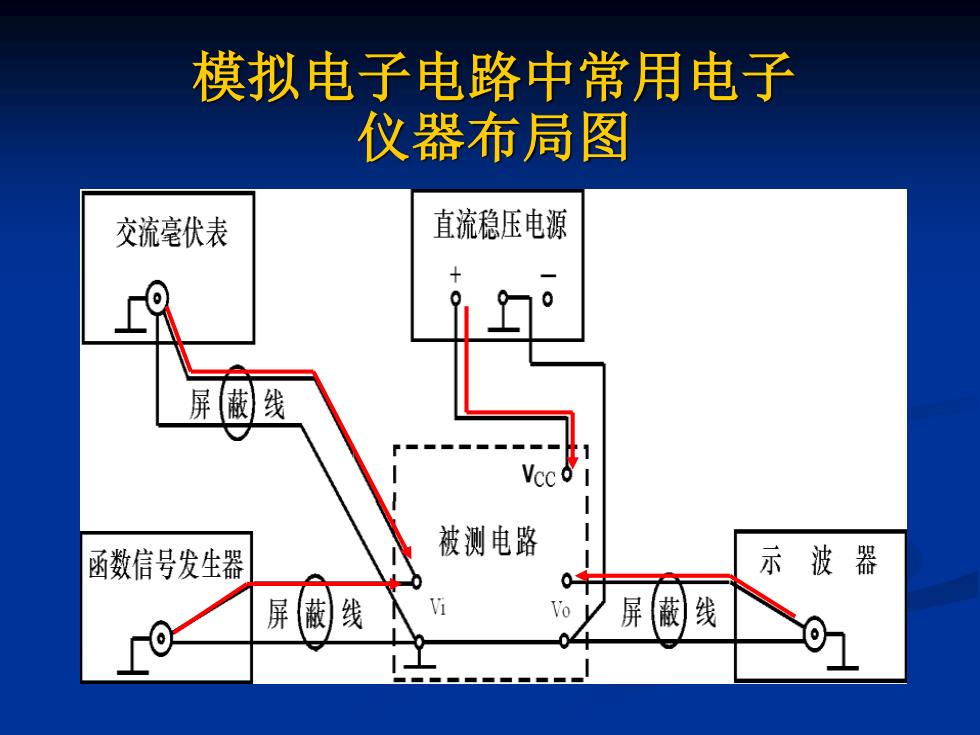

模拟电子电路中常用电子 仪器布局图 交流毫伏表 直流稳压电源 屏 线 被测电路 函数信号发生器 示波器 0 屏 蔽)线 V 屏 蔽 线
模拟电子电路中常用电子 仪器布局图
实验内容 1.用机内校正信号对示波器进行自检。 (1)扫描基线调节 (2)测量“校正信号”的Vpp、“校正信号”的工作频 率f 将“电压范围调节”旋钮、“扫描速度”旋钮置适当位置， 并使两个旋纽的微调功能(“VAR”)置校正状态，读取 校正信号峰峰值、频率，记入表1一1。 标准值 实测值 幅度Vp-p) 0.5 0.52 频率fkHz) 1.00422
实验内容 1.用机内校正信号对示波器进行自检。 （1) 扫描基线调节 （2）测量 “校正信号” 的VP-P、“校正信号”的工作频 率f 将“电压范围调节”旋钮、“扫描速度”旋钮置适当位置， 并使两个旋纽的微调功能（“VAR”）置校正状态，读取 校正信号峰峰值、频率，记入表1－1。 标准值 实测值 幅度Vp-p(V) 0.5 0.52 频率f(kHz) 1 1.00422

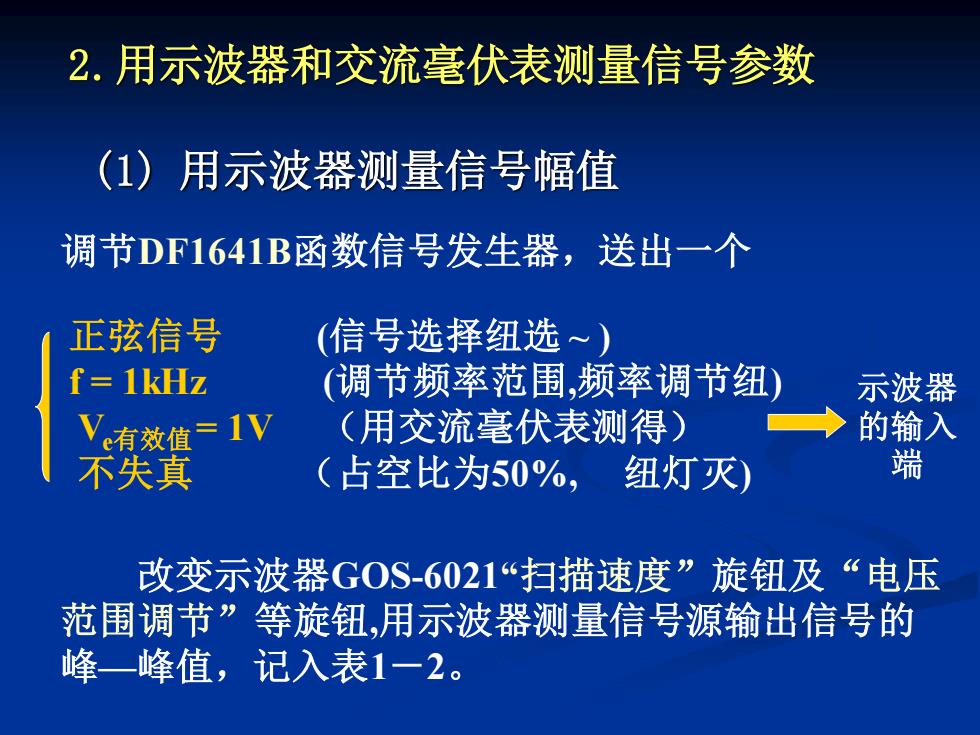

2.用示波器和交流毫伏表测量信号参数 (1)用示波器测量信号幅值 调节DF1641B函数信号发生器，送出一个 正弦信号 (信号选择纽选~) f=1kHz (调节频率范围，频率调节纽) 示波器 V有效值=】 (用交流毫伏表测得) 的输入 不失真 (占空比为50%，纽灯灭) 端 改变示波器GOS-6021“扫描速度”旋钮及“电压 范围调节”等旋钮，用示波器测量信号源输出信号的 峰一峰值，记入表1一2
2.用示波器和交流毫伏表测量信号参数 调节DF1641B函数信号发生器，送出一个 正弦信号 (信号选择纽选 ~ ) f = 1kHz (调节频率范围,频率调节纽) Ve有效值= 1V （用交流毫伏表测得） 不失真 （占空比为50%, 纽灯灭) 示波器 的输入 端 改变示波器GOS-6021“扫描速度”旋钮及“电压 范围调节”等旋钮,用示波器测量信号源输出信号的 峰—峰值，记入表1－2。 (1) 用示波器测量信号幅值
