实验三 集成运放基本运算电路
实验三 集成运放基本运算电路
实验目的 ·1.熟悉运算放大器集成块的引脚、功能 及其应用 ·2.掌握正负对称电源的连接方法 ·3.巩固由运放组成的深度负反馈条件下 线性基本运算电路的基本知识
实验目的 • 1. 熟悉运算放大器集成块的引脚、功能 及其应用 • 2. 掌握正负对称电源的连接方法 • 3. 巩固由运放组成的深度负反馈条件下 线性基本运算电路的基本知识
实验器件 由于集成运放具有高增 益、高输入电阻的特点，它组 成运算电路时，必须工作在深 A 度负反馈状态，此时输出电压 ip 与输入电压的关系仅取决于反 馈电路的结构与参数，因此， 把它与不同的外部电路连接， 图6-1 可实现比例、加法、减法等数 学运算
A vP vN iN － ＋ ＋ vO 图6—1 iP 实验器件 由于集成运放具有高增 益、高输入电阻的特点，它组 成运算电路时，必须工作在深 度负反馈状态，此时输出电压 与输入电压的关系仅取决于反 馈电路的结构与参数，因此， 把它与不同的外部电路连接， 可实现比例、加法、减法等数 学运算

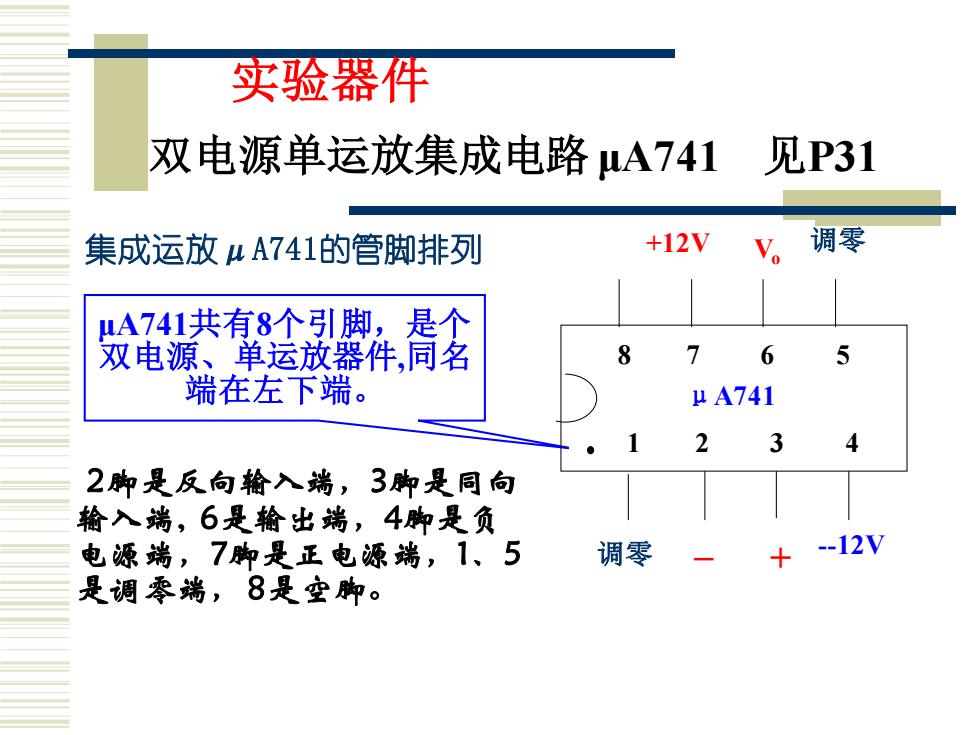

实验器件 双电源单运放集成电路A741 见P31 集成运放uA741的管脚排列 +12V 调零 发电紫芙有合裂件青含 A741共有8个引脚， 8 6 5 端在左下端。 μA741 2 4 2脚是反向输入端，3脚是同向 输入端，6是输出端，4脚是负 电源端，7脚是正电源端，1、5 调零 -12V 是调零端，8是空脚
实验器件 双电源单运放集成电路 μA741 见P31 2脚是反向输入端，3脚是同向 输入端, 6是输出端，4脚是负 电源端，7脚是正电源端，1、5 是调零端，8是空脚。 集成运放μA741的管脚排列 μA741共有8个引脚，是个 双电源、单运放器件,同名 端在左下端。 Vo +12V – + -12V 8 7 6 5 1 2 3 4 μA741 调零 调零
实验器件 集成运放A741调零用法如图6-7所示。 电位器可变端接4脚（←VE) 1脚 5脚 Rw 100k 图6-7 注意：所谓调零是直流调零。为了减少测量误差， 进行直流运算前，要先调零
实验器件 集成运放μA741调零用法如图6-7所示。 图6-7 1脚 5脚 RW 100k 4脚 (-VEE 电位器可变端接 ) 注意: 所谓调零是直流调零。为了减少测量误差, 进行直流运算前,要先调零
