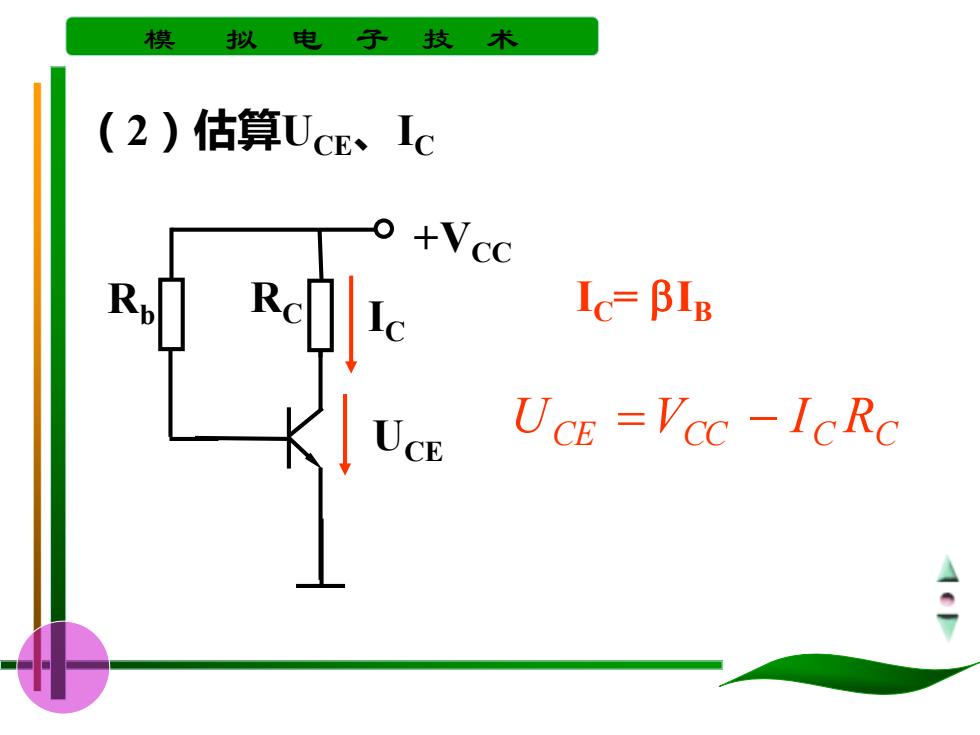

模 拟 电 子 技 (2)估算Uc、Ic Ic=BIB CE UCE =Vcc -IcRc
模 拟 电 子 技 术 （2）估算UCE、IC Rb +VCC RC IC UCE CE CC C RC U =V − I IC= bIB

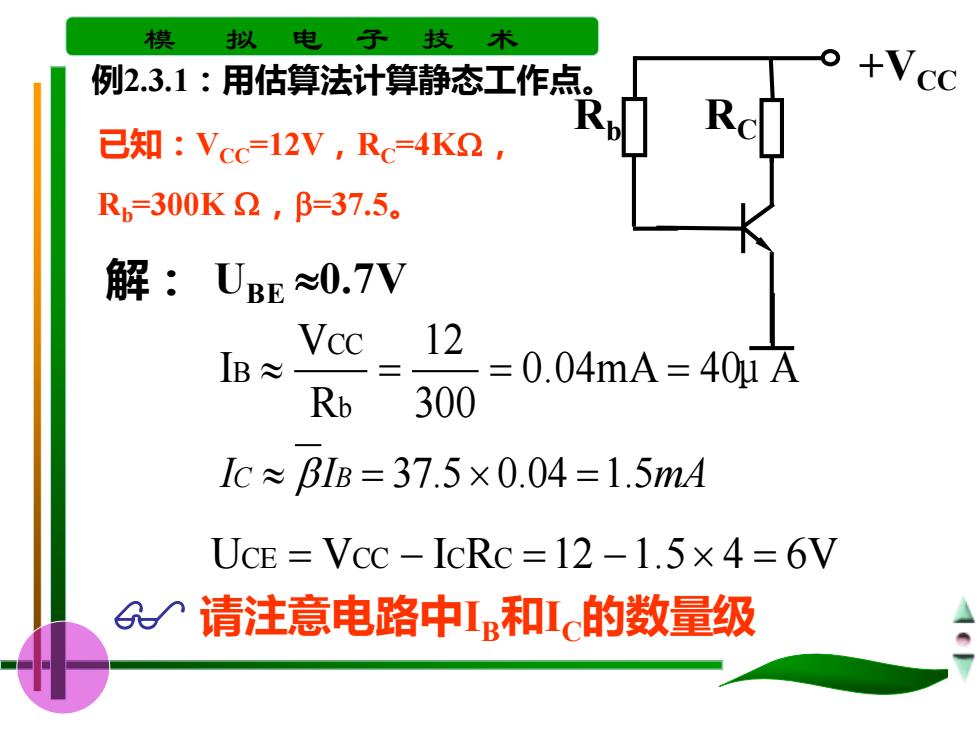

模 拟 电子技术 例2.3.1：用估算法计算静态工作 +Vcc R 已知：Vcc=12V,Rc=4K2, Rp R=300K2,B=37.5。 解：UBE0.7V Vcc 12 IB≈ =0.04mA=40uA Rb 300 1c≈BIB=37.5×0.04=1.5m4 UCE Vcc-IcRc =12-1.5x4=6V 了请注意电路中I和I的数量级
模 拟 电 子 技 术 例2.3.1：用估算法计算静态工作点。 已知：VCC=12V，RC=4K， Rb=300K ，b=37.5。 解： 0.04mA 40μ A 300 12 R V I b CC B = = = IC bIB = 37.5 0.04 =1.5mA UCE = VCC − ICRC =12 −1.5 4 = 6V 请注意电路中I B和IC的数量级 UBE 0.7V Rb +VCC RC

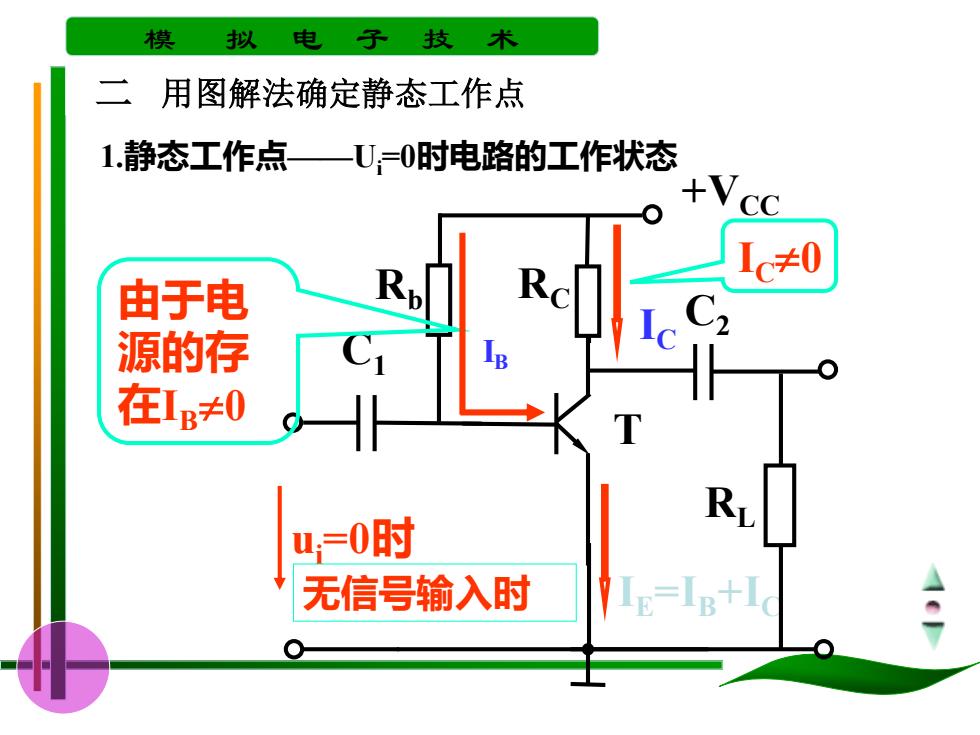

模 拟 电 子 技 二用图解法确定静态工作点 1静态工作点一U,=0时电路的工作状态 +V CC Ic≠0 由于电 源的存 在1B≠0 T R u,=0时 无信号输入时 IE=IB+I
模 拟 电 子 技 术 Rb +VCC RC C1 C2 T ui=0时 由于电 源的存 在IB0 IC0 IC IE=IB+IC RL IB 无信号输入时 1.静态工作点——Ui=0时电路的工作状态 二 用图解法确定静态工作点

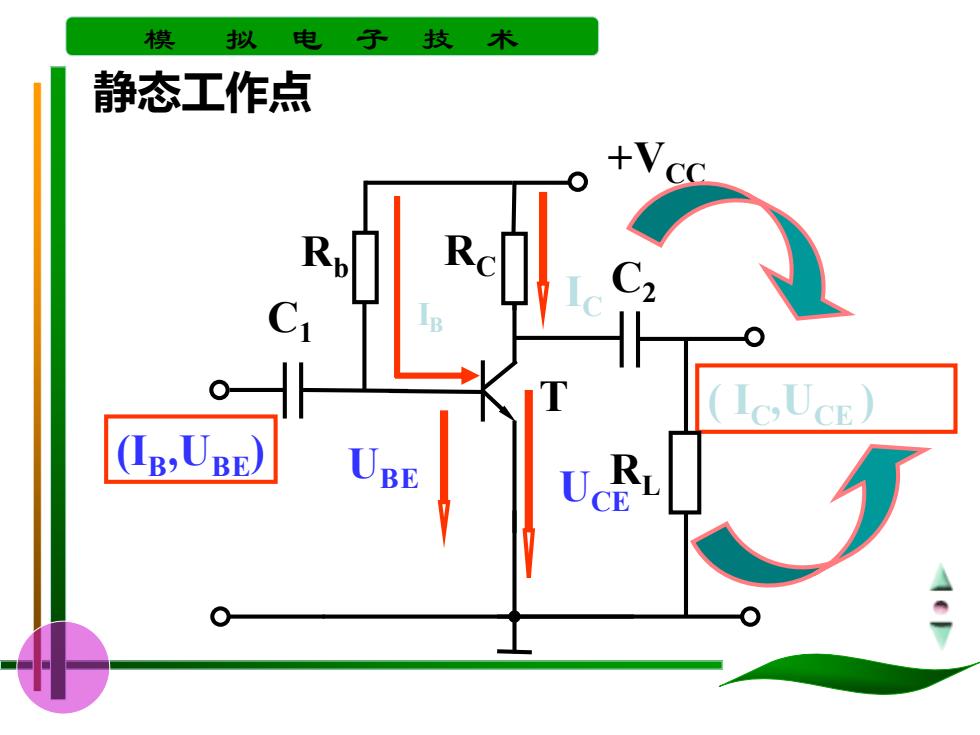

模 拟 电 子 技术 静态工作点 UBE R CE
模 拟 电 子 技 术 Rb +VCC RC C1 C2 T IC UBE UCE ( IC,UCE ) (IB ,UBE) RL IB 静态工作点

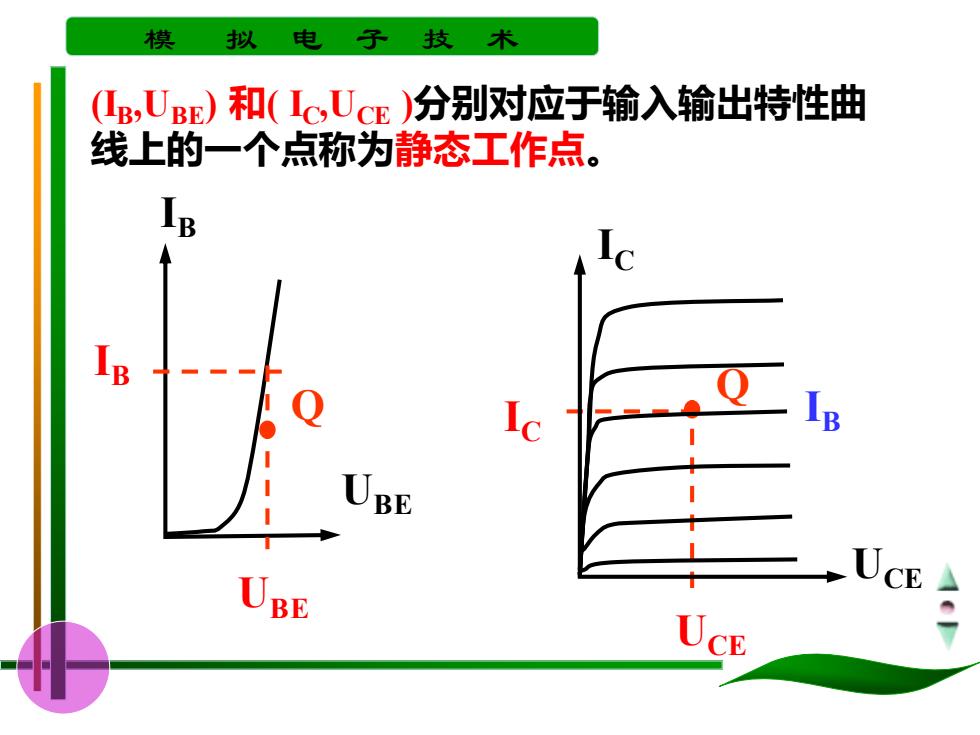

模 拟 电 子 技 (g,UBE)和(IcUCE)分别对应于输入输出特性曲 线上的一个点称为静态工作点。 B B BE U CE E
模 拟 电 子 技 术 (IB,UBE) 和( IC,UCE )分别对应于输入输出特性曲 线上的一个点称为静态工作点。 IB UBE Q IB UBE Q UCE IC IC UCE IB
