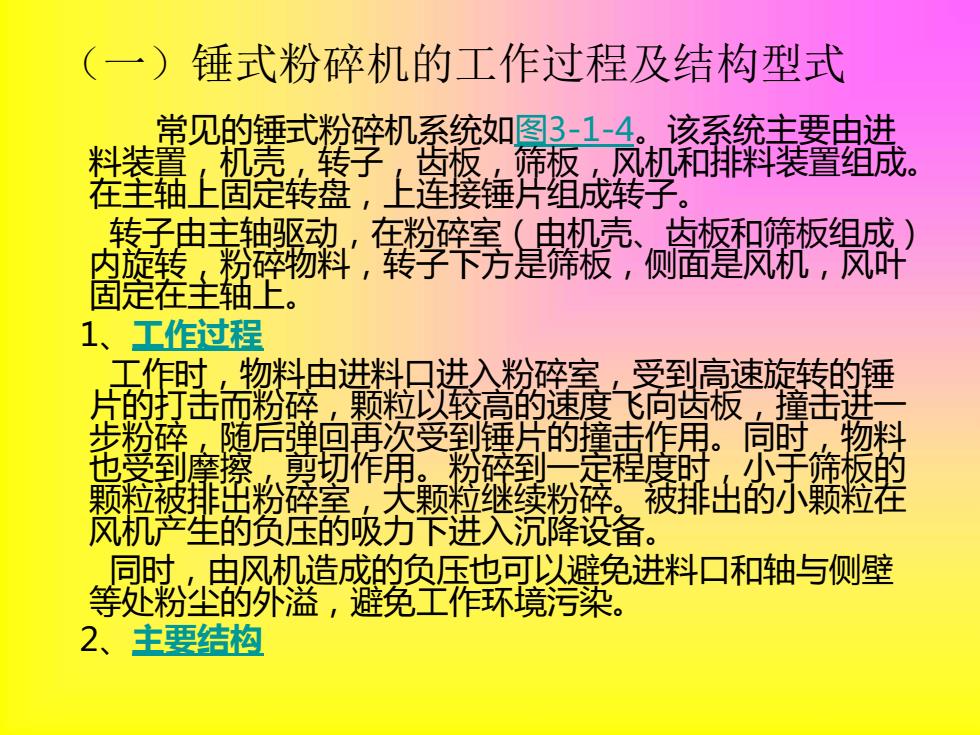

（一）锤式粉碎机的工作过程及结构型式 常见的锤式粉碎机系统如图3-1-4。该系统主要由进 料装置，机壳，转子，齿板，筛板，风机和排料装置组成。 在主轴上固定转盘，上连接锤片组成转子。 转子由主轴驱动，在粉碎室（由机壳、齿板和筛板组成） 内旋转，粉碎物料，转子下方是筛板，侧面是风机，风叶 固定在主轴上。 1、工作过程 工作时，物料由进料口进入粉碎室，受到高速旋转的锤 片的打击而粉碎，颗粒以较高的速度飞向齿板，撞击进一 步粉碎，随后弹回再次受到锤片的撞击作用。同时，物料 也受到摩擦，剪切作用。粉碎到一定程度时，小于筛板的 颗粒被排出粉碎室，大颗粒继续粉碎。被排出的小颗粒在 风机产生的负压的吸力下进入沉降设备。 同时，由风机造成的负压也可以避免进料口和轴与侧壁 等处粉尘的外溢，避免工作环境污染。 2、主要结构
（一）锤式粉碎机的工作过程及结构型式 常见的锤式粉碎机系统如图3-1-4。该系统主要由进 料装置，机壳，转子，齿板，筛板，风机和排料装置组成。 在主轴上固定转盘，上连接锤片组成转子。 转子由主轴驱动，在粉碎室（由机壳、齿板和筛板组成） 内旋转，粉碎物料，转子下方是筛板，侧面是风机，风叶 固定在主轴上。 1、工作过程 工作时，物料由进料口进入粉碎室，受到高速旋转的锤 片的打击而粉碎，颗粒以较高的速度飞向齿板，撞击进一 步粉碎，随后弹回再次受到锤片的撞击作用。同时，物料 也受到摩擦，剪切作用。粉碎到一定程度时，小于筛板的 颗粒被排出粉碎室，大颗粒继续粉碎。被排出的小颗粒在 风机产生的负压的吸力下进入沉降设备。 同时，由风机造成的负压也可以避免进料口和轴与侧壁 等处粉尘的外溢，避免工作环境污染。 2、主要结构

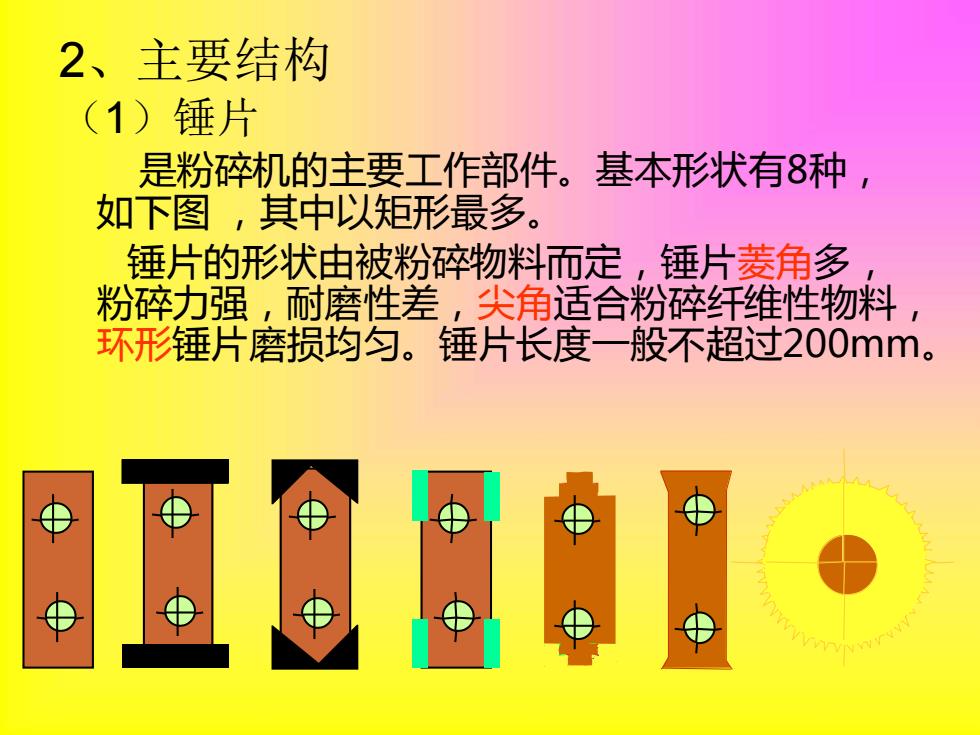

2、主要结构 （1）锤片 是粉碎机的主要工作部件。基本形状有8种， 如下图 ，其中以矩形最多。 锤片的形状由被粉碎物料而定，锤片菱角多， 粉碎力强，耐磨性差，尖角适合粉碎纤维性物料， 环形锤片磨损均匀。锤片长度一般不超过200mm
2、主要结构 （1）锤片 是粉碎机的主要工作部件。基本形状有8种， 如下图 ，其中以矩形最多。 锤片的形状由被粉碎物料而定，锤片菱角多， 粉碎力强，耐磨性差，尖角适合粉碎纤维性物料， 环形锤片磨损均匀。锤片长度一般不超过200mm

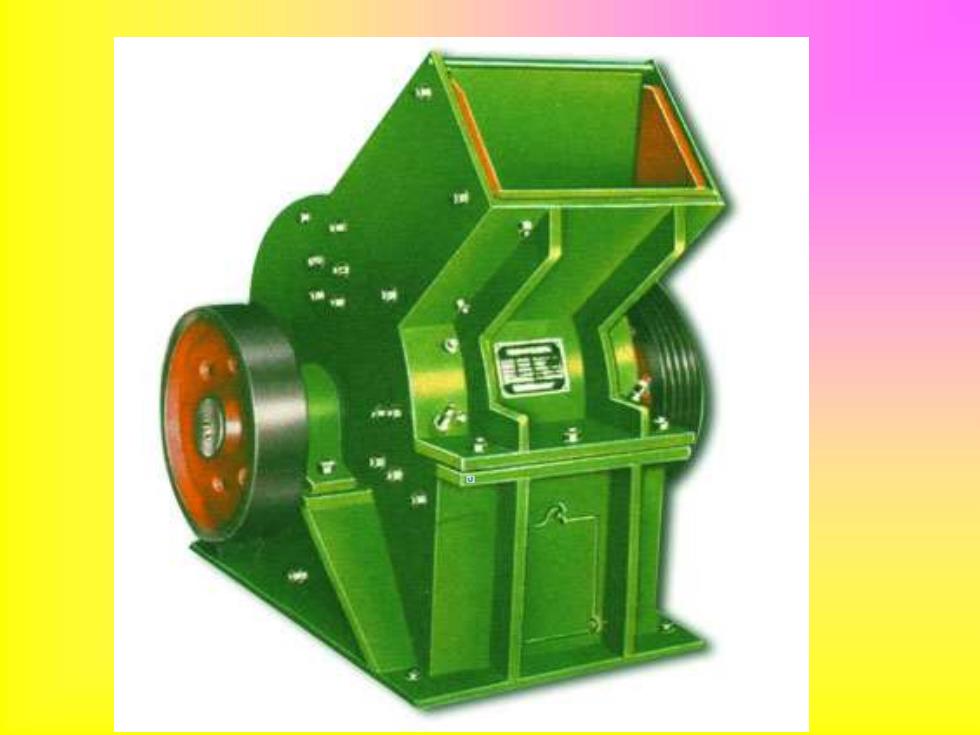

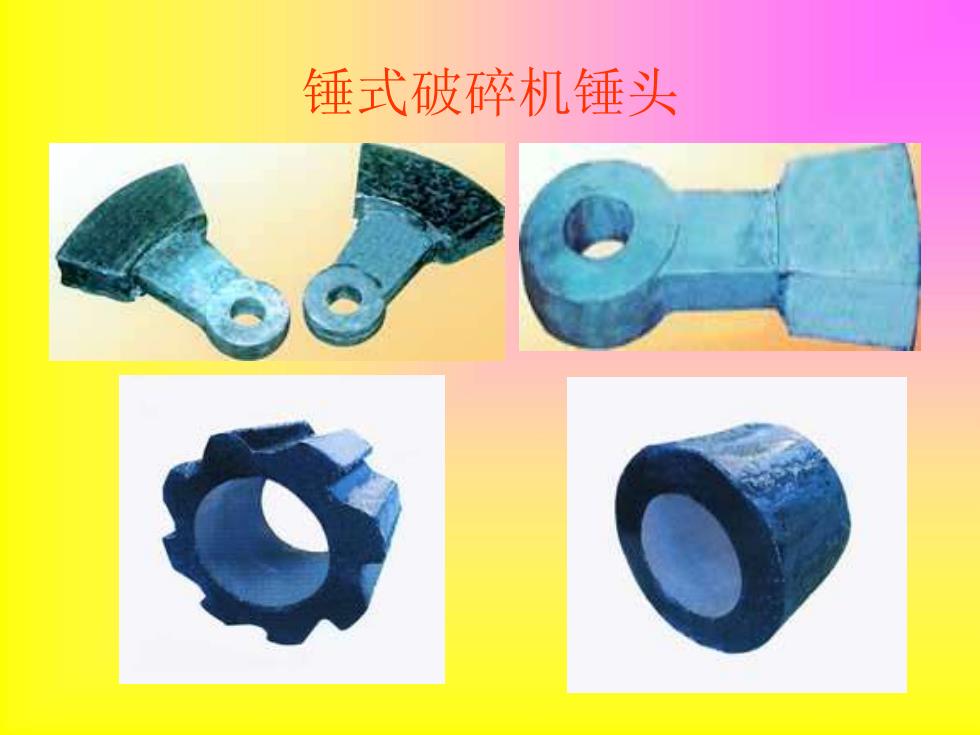

锤式破碎机锤头

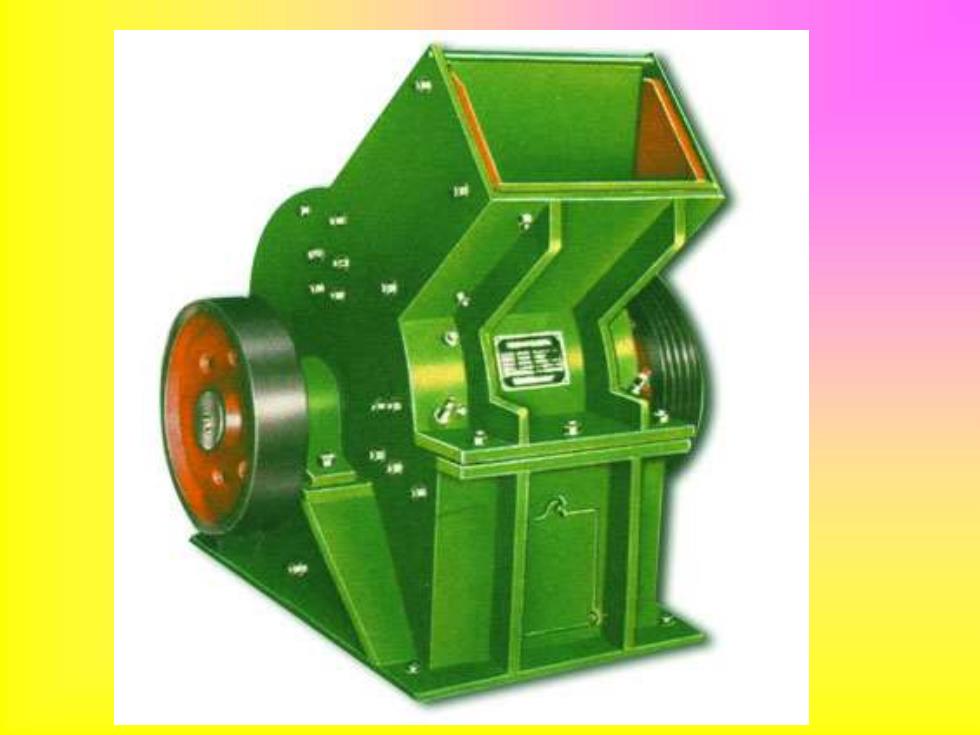

锤式破碎机锤头
