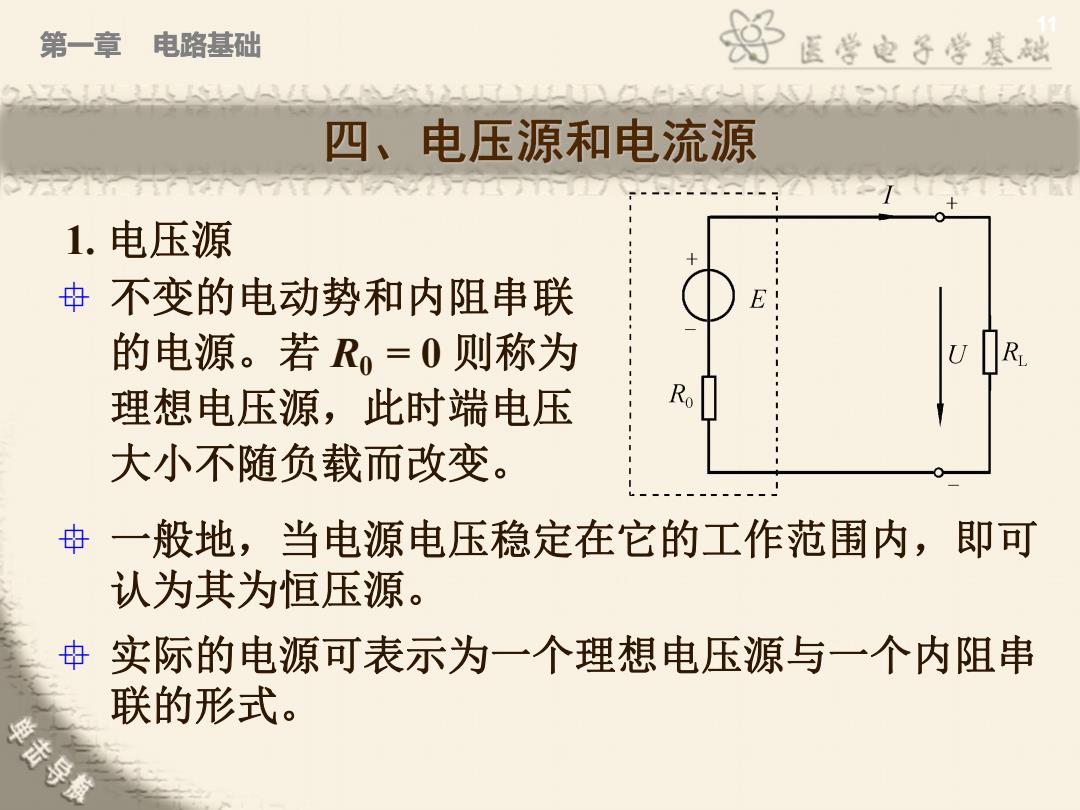

第一章 电路基础 医学电子学基础 四、电压源和电流源 1.电压源 申不变的电动势和内阻串联 的电源。若R,=0则称为 U 理想电压源，此时端电压 大小不随负载而改变。 申一般地，当电源电压稳定在它的工作范围内，即可 认为其为恒压源。 申实际的电源可表示为一个理想电压源与一个内阻串 联的形式。 单击导脑
11 第一章 电路基础 1. 电压源 ° 不变的电动势和内阻串联 的电源。若 R0 = 0 则称为 理想电压源，此时端电压 大小不随负载而改变。 ° 一般地，当电源电压稳定在它的工作范围内，即可 认为其为恒压源。 ° 实际的电源可表示为一个理想电压源与一个内阻串 联的形式

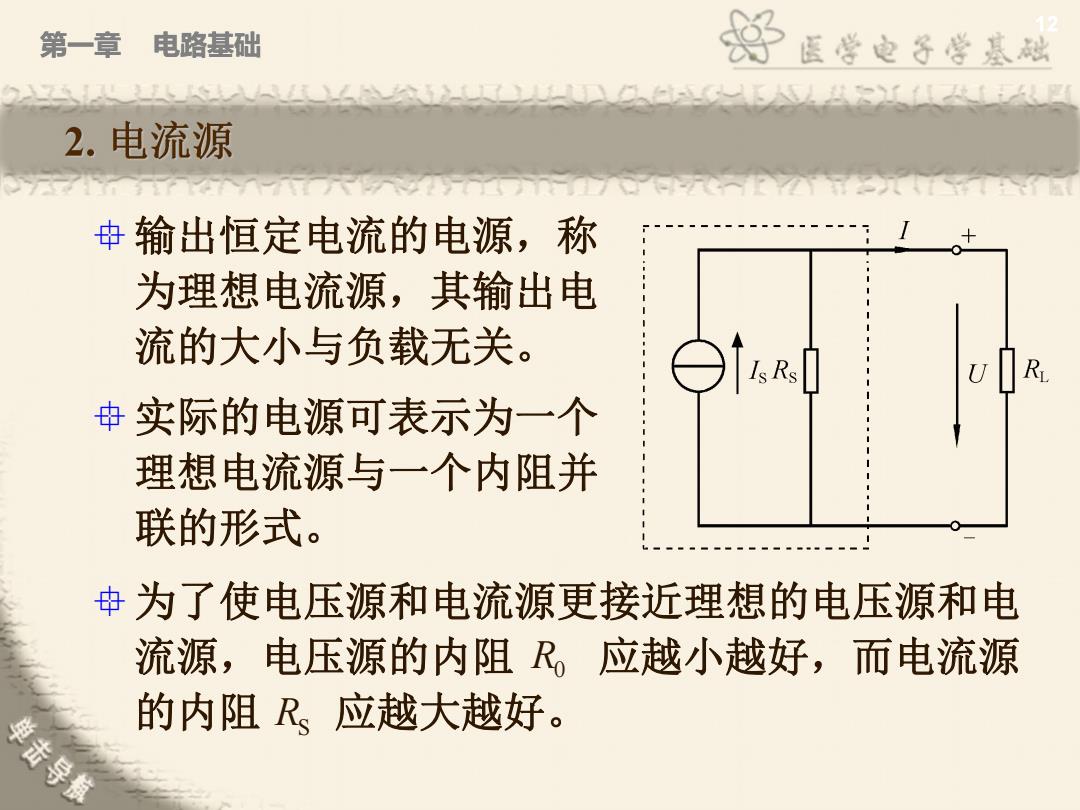

第一章 电路基础 医学电子学基础 八入-人 2.电流源 申输出恒定电流的电源，称 为理想电流源，其输出电 流的大小与负载无关。 R 申实际的电源可表示为一个 理想电流源与一个内阻并 联的形式。 串为了使电压源和电流源更接近理想的电压源和电 流源，电压源的内阻R,应越小越好，而电流源 的内阻R、应越大越好。 单击导脑
12 第一章 电路基础 °输出恒定电流的电源，称 为理想电流源，其输出电 流的大小与负载无关。 °实际的电源可表示为一个 理想电流源与一个内阻并 联的形式。 °为了使电压源和电流源更接近理想的电压源和电 流源，电压源的内阻 应越小越好，而电流源 的内阻 应越大越好。 R0 RS

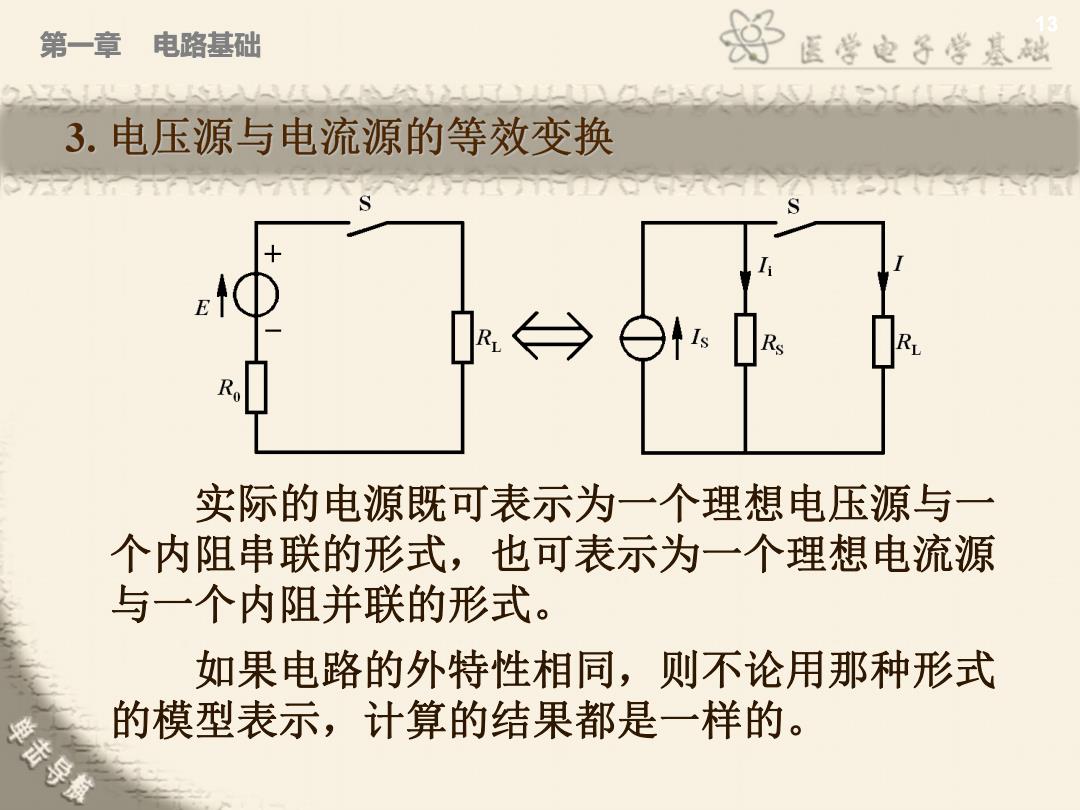

第一章 电路基础 医学电子学基础 3.电压源与电流源的等效变换 实际的电源既可表示为一个理想电压源与 一 个内阻串联的形式，也可表示为一个理想电流源 与一个内阻并联的形式。 如果电路的外特性相同，则不论用那种形式 单击导脑 的模型表示，计算的结果都是一样的
13 第一章 电路基础 实际的电源既可表示为一个理想电压源与一 个内阻串联的形式，也可表示为一个理想电流源 与一个内阻并联的形式。 如果电路的外特性相同，则不论用那种形式 的模型表示，计算的结果都是一样的

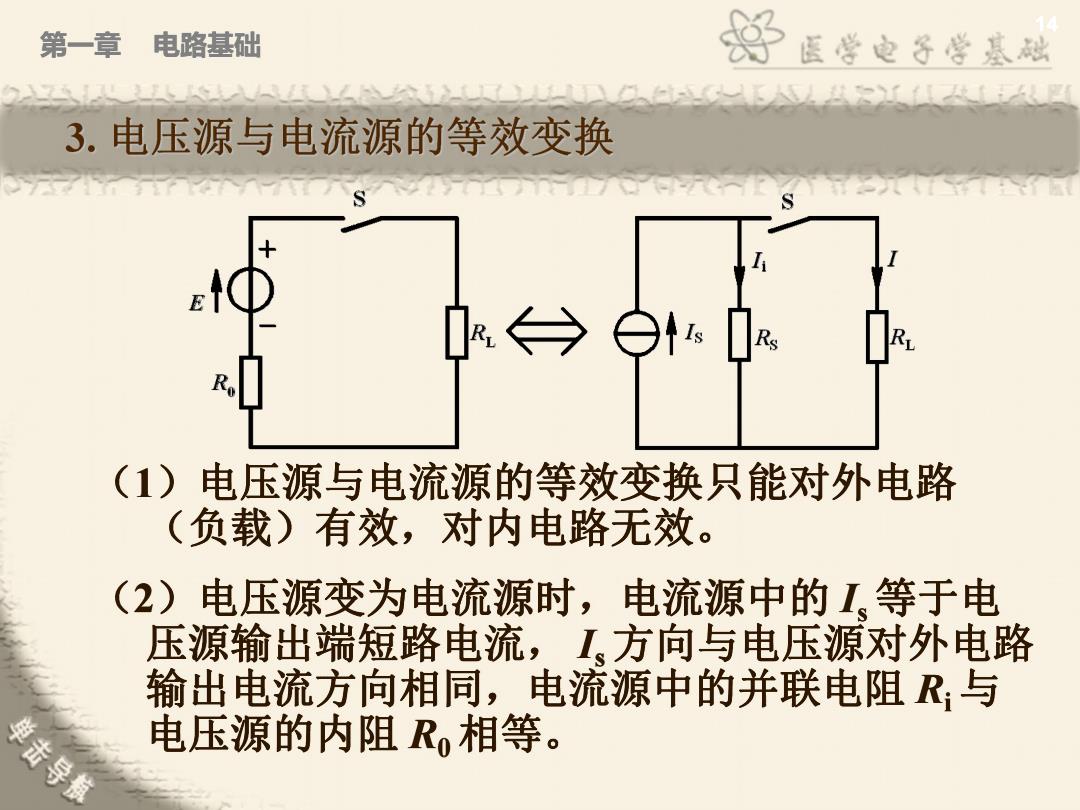

第一章 电路基础 医学电子学基础 3.电压源与电流源的等效变换 (1)电压源与电流源的等效变换只能对外电路 (负载)有效，对内电路无效。 (2)电压源变为电流源时，电流源中的I、等于电 压源输出端短路电流，I、方向与电压源对外电路 输出电流方向相同，电流源中的并联电阻R,与 单击导脑 电压源的内阻R,相等
14 第一章 电路基础 （1）电压源与电流源的等效变换只能对外电路 （负载）有效，对内电路无效。 （2）电压源变为电流源时，电流源中的 Is等于电 压源输出端短路电流， Is方向与电压源对外电路 输出电流方向相同，电流源中的并联电阻 Ri与 电压源的内阻 R0相等
第一章 电路基础 好 医学电子学基础 3.电压源与电流源的等效变换 ←→ (3)电流源变为电压源时，电压源中的电动势E 等于电流源输出端断路时的端电压，E的方向 与电流源对外输出电流的方向相同，电压源中 的内阻R,与电流源的并联电阻R相等。 单击导脑 (4)理想电压源与理想电流源之间不能等效变换
15 第一章 电路基础 （3）电流源变为电压源时，电压源中的电动势 E 等于电流源输出端断路时的端电压，E 的方向 与电流源对外输出电流的方向相同，电压源中 的内阻 R0 与电流源的并联电阻 Ri相等。 （4）理想电压源与理想电流源之间不能等效变换
