图2-8 料斗布置形式 (a) 料斗疏散型；(b) 料斗密集型 第二节 斗式提升机 图2-8所示为料斗 在牵引带上的布 置形式，它取决 于被输送物料的 特性、使用场合 和料斗装、卸料 方式
图2-8 料斗布置形式 (a) 料斗疏散型；(b) 料斗密集型 第二节 斗式提升机 图2-8所示为料斗 在牵引带上的布 置形式，它取决 于被输送物料的 特性、使用场合 和料斗装、卸料 方式

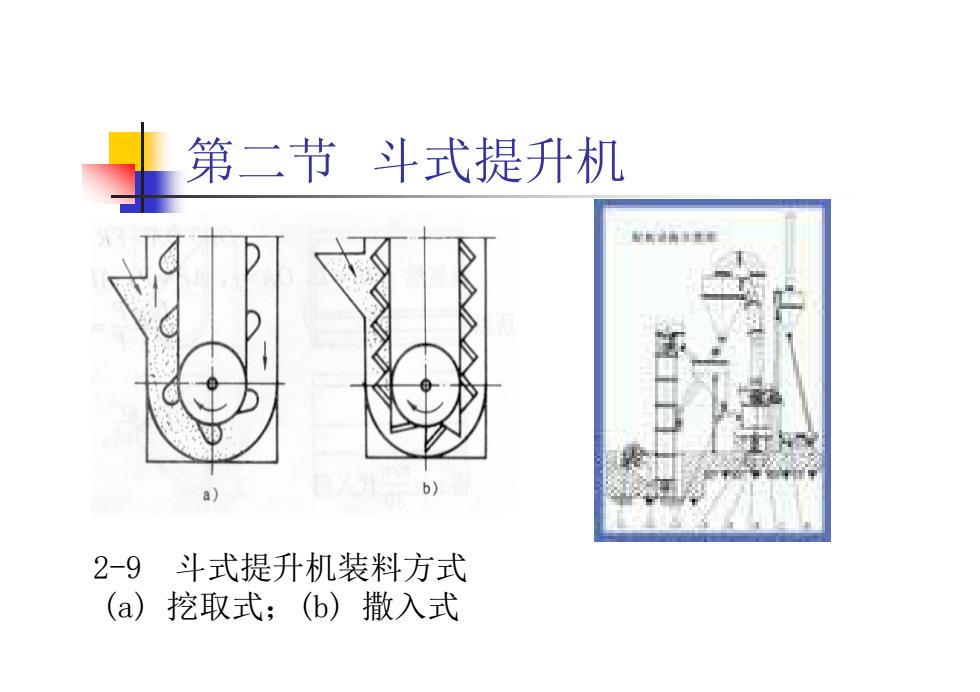

第二节 斗式提升机 2-9 斗式提升机装料方式 (a) 挖取式；(b) 撒入式
第二节 斗式提升机 2-9 斗式提升机装料方式 (a) 挖取式；(b) 撒入式

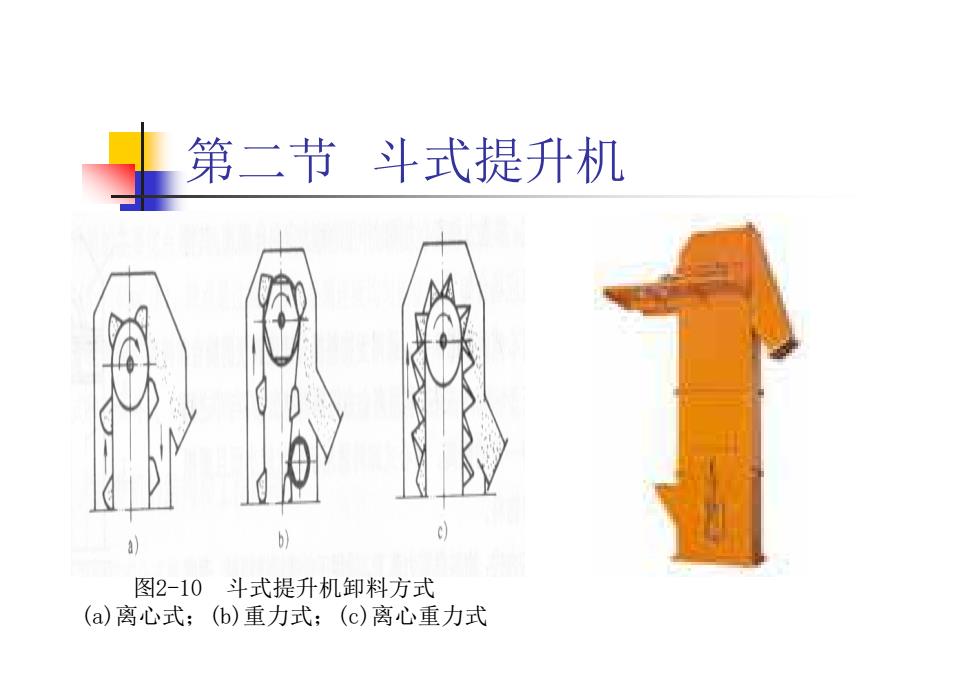

第二节 斗式提升机 图2-10 斗式提升机卸料方式 (a)离心式；(b)重力式；(c)离心重力式
第二节 斗式提升机 图2-10 斗式提升机卸料方式 (a)离心式；(b)重力式；(c)离心重力式

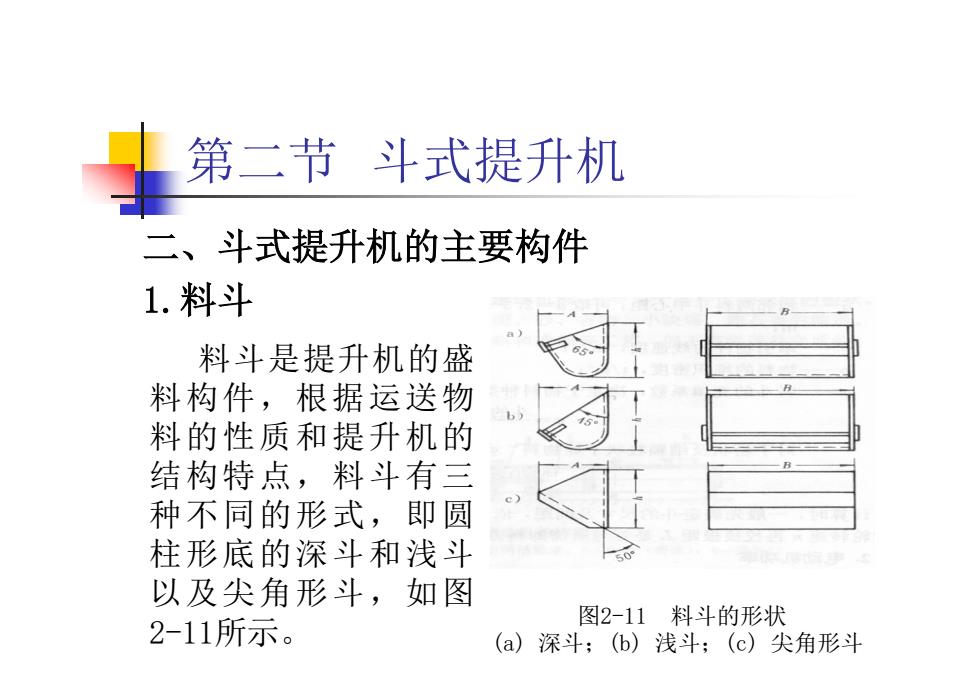

二、斗式提升机的主要构件 1.料斗 第二节 斗式提升机 图2-11 料斗的形状 (a) 深斗；(b) 浅斗；(c) 尖角形斗 料斗是提升机的盛 料构件，根据运送物 料的性质和提升机的 结构特点，料斗有三 种不同的形式，即圆 柱形底的深斗和浅斗 以及尖角形斗，如图 2-11所示
二、斗式提升机的主要构件 1.料斗 第二节 斗式提升机 图2-11 料斗的形状 (a) 深斗；(b) 浅斗；(c) 尖角形斗 料斗是提升机的盛 料构件，根据运送物 料的性质和提升机的 结构特点，料斗有三 种不同的形式，即圆 柱形底的深斗和浅斗 以及尖角形斗，如图 2-11所示

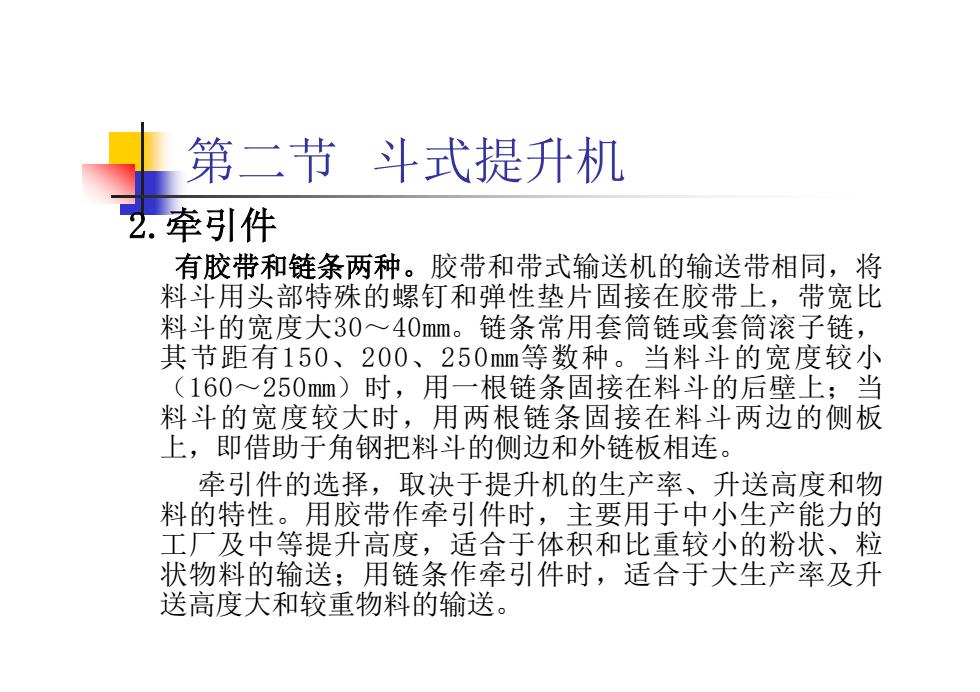

第二节 斗式提升机 2.牵引件 有胶带和链条两种。胶带和带式输送机的输送带相同，将 料斗用头部特殊的螺钉和弹性垫片固接在胶带上，带宽比 料斗的宽度大30～40mm。链条常用套筒链或套筒滚子链， 其节距有150、200、250mm等数种。当料斗的宽度较小 （160～250mm）时，用一根链条固接在料斗的后壁上；当 料斗的宽度较大时，用两根链条固接在料斗两边的侧板 上，即借助于角钢把料斗的侧边和外链板相连。 牵引件的选择，取决于提升机的生产率、升送高度和物 料的特性。用胶带作牵引件时，主要用于中小生产能力的 工厂及中等提升高度，适合于体积和比重较小的粉状、粒 状物料的输送；用链条作牵引件时，适合于大生产率及升 送高度大和较重物料的输送
第二节 斗式提升机 2.牵引件 有胶带和链条两种。胶带和带式输送机的输送带相同，将 料斗用头部特殊的螺钉和弹性垫片固接在胶带上，带宽比 料斗的宽度大30～40mm。链条常用套筒链或套筒滚子链， 其节距有150、200、250mm等数种。当料斗的宽度较小 （160～250mm）时，用一根链条固接在料斗的后壁上；当 料斗的宽度较大时，用两根链条固接在料斗两边的侧板 上，即借助于角钢把料斗的侧边和外链板相连。 牵引件的选择，取决于提升机的生产率、升送高度和物 料的特性。用胶带作牵引件时，主要用于中小生产能力的 工厂及中等提升高度，适合于体积和比重较小的粉状、粒 状物料的输送；用链条作牵引件时，适合于大生产率及升 送高度大和较重物料的输送
