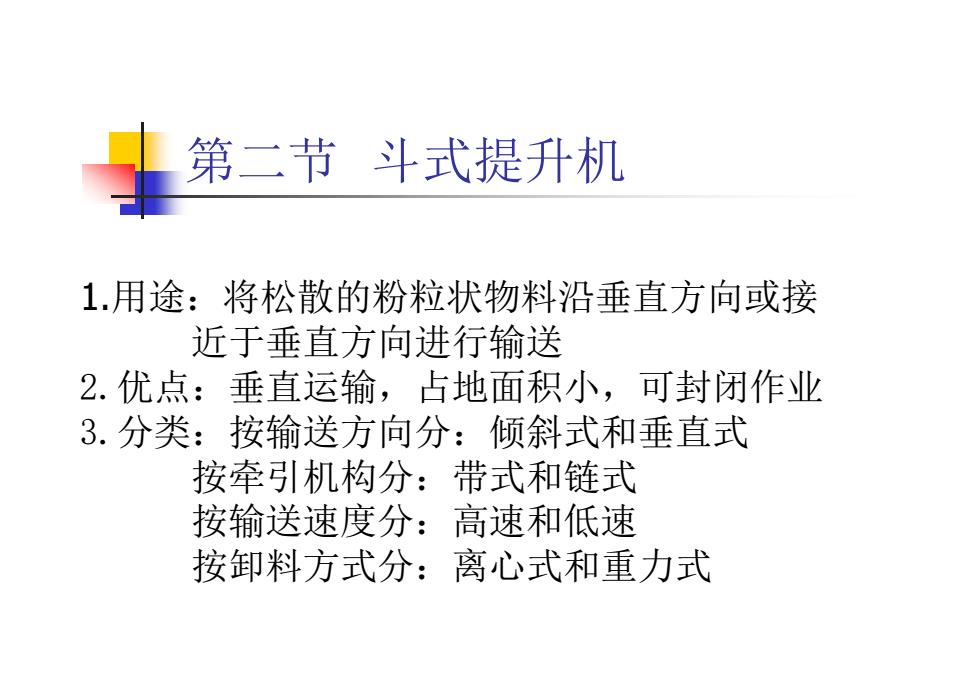

1.用途：将松散的粉粒状物料沿垂直方向或接 近于垂直方向进行输送 2.优点：垂直运输，占地面积小，可封闭作业 3.分类：按输送方向分：倾斜式和垂直式 按牵引机构分：带式和链式 按输送速度分：高速和低速 按卸料方式分：离心式和重力式 第二节 斗式提升机
1.用途：将松散的粉粒状物料沿垂直方向或接 近于垂直方向进行输送 2.优点：垂直运输，占地面积小，可封闭作业 3.分类：按输送方向分：倾斜式和垂直式 按牵引机构分：带式和链式 按输送速度分：高速和低速 按卸料方式分：离心式和重力式 第二节 斗式提升机
第二节 斗式提升机 种子加工机 械 _移动斗 式提升机 hl型斗式 提升机 NE系列板链斗 式提升机
第二节 斗式提升机 种子加工机 械 _移动斗 式提升机 hl型斗式 提升机 NE系列板链斗 式提升机
第二节 斗式提升机
第二节 斗式提升机

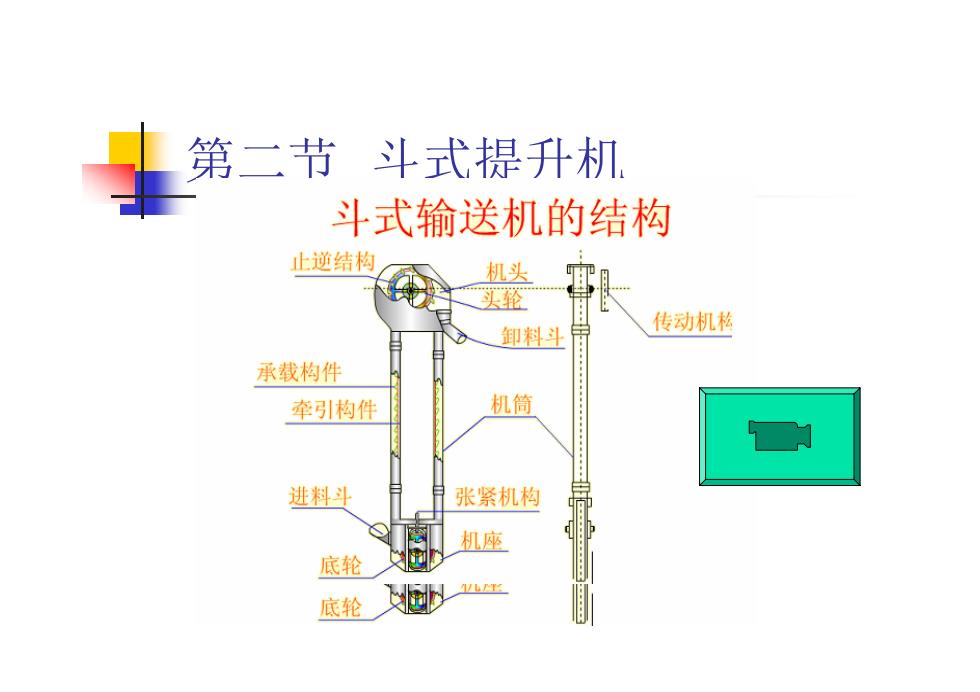

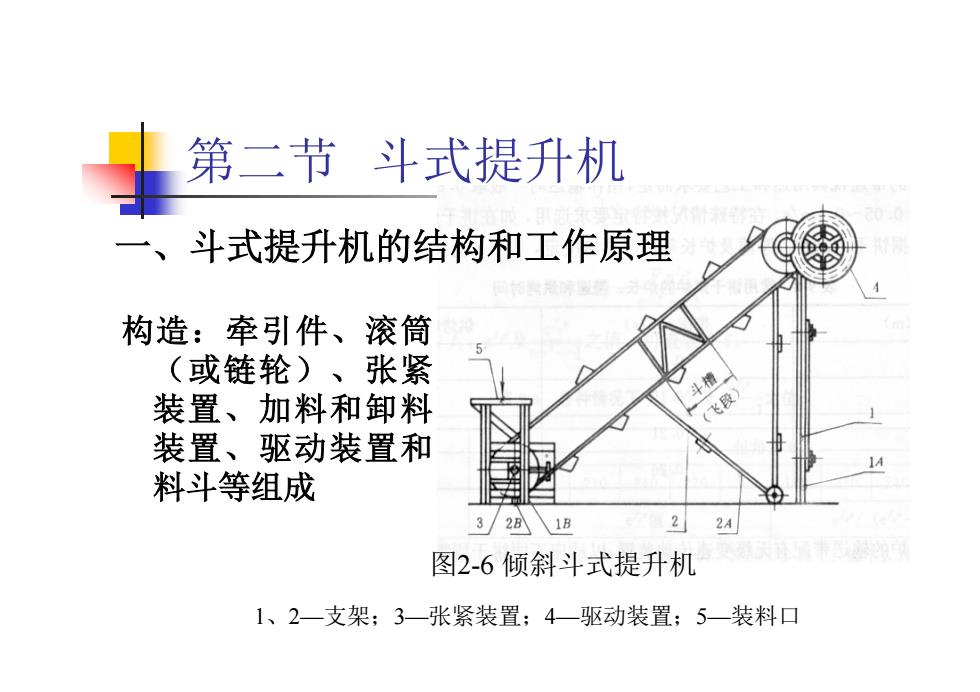

图2-6 倾斜斗式提升机 1、2—支架；3—张紧装置；4—驱动装置；5—装料口 一、斗式提升机的结构和工作原理 构造：牵引件、滚筒 （或链轮）、张紧 装置、加料和卸料 装置、驱动装置和 料斗等组成 第二节 斗式提升机
图2-6 倾斜斗式提升机 1、2—支架；3—张紧装置；4—驱动装置；5—装料口 一、斗式提升机的结构和工作原理 构造：牵引件、滚筒 （或链轮）、张紧 装置、加料和卸料 装置、驱动装置和 料斗等组成 第二节 斗式提升机

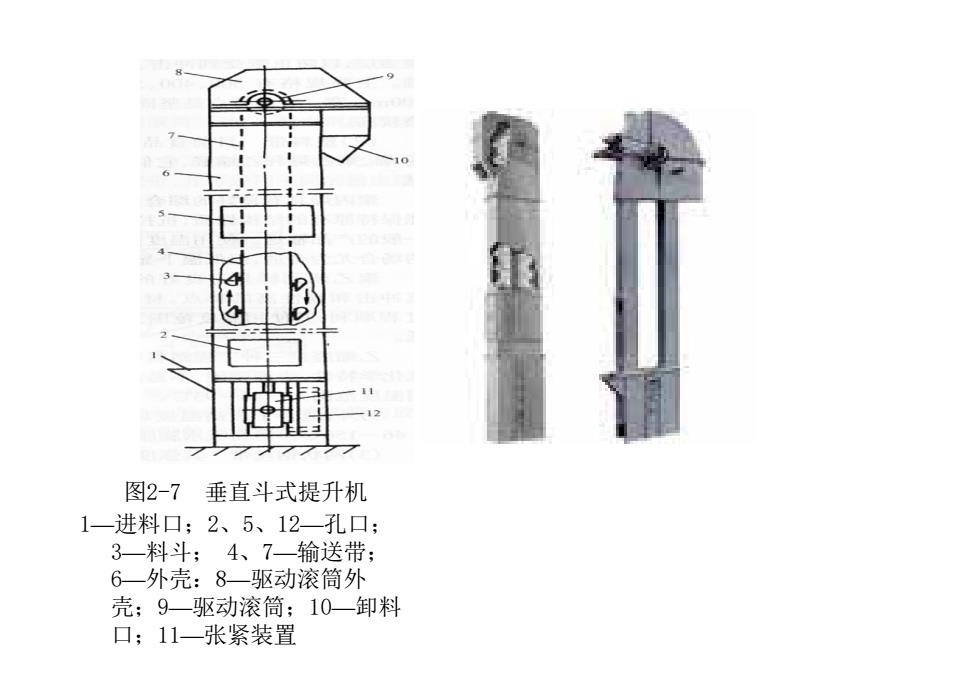

图2-7 垂直斗式提升机 1 —进料口；2、5、12 —孔口； 3 —料斗； 4、7 —输送带； 6 —外壳：8 —驱动滚筒外 壳；9 —驱动滚筒；10 —卸料 口；11 —张紧装置
图2-7 垂直斗式提升机 1 —进料口；2、5、12 —孔口； 3 —料斗； 4、7 —输送带； 6 —外壳：8 —驱动滚筒外 壳；9 —驱动滚筒；10 —卸料 口；11 —张紧装置
