HSDPA的关键技术 4.快速分组调度技术 %调度即是对系统有限共享资源进行合理分配，使资源利用率达到最大 化。调度算法控制着共享资源的分配，在很大程度上决定着整个系统 的行为。 在HSDPA中，分组调度功能从RNC转移到了Node B,这样就大大加 速了数据分组的调度速度。下行分组传输调度按照UE反馈的信道质 量来执行。 调度由Node B完成，与RNC无关。每隔2ms执行一次调度。不同的 调度算法对系统性能影响很大，常用的调度算法有轮询调度算法、最 大载干比(CI)调度算法、比例公平算法等。 %（1)轮询调度算法 轮询调度算法以循环分配资源的方式保障用户间的公平性。由于轮询 调度无优先级指标，不需要排序，因此算法复杂度较低。但是，由于 轮询调度没有考虑无线信道的质量，也没有利用UE上报的信道质量 信息(CQI),所以轮询调度无法获得较高的系统吞吐量。 Mobile Communication Theory 11
HSDPA的关键技术 4．快速分组调度技术 调度即是对系统有限共享资源进行合 调度即是对系统有限共享资源进行合 分配 理 ，使资源利用率达到最大 化。调度算法控制着共享资源的分配，在很大程度上决定着整个系统 的行为。 在HSDPA中，分组调度功能从 分组调度功能从RNC转移到了Node B，这样就大大加 速了数据分组的调度速度。下行分组传输调度按照UE反馈的信道质 量来执行。 调度由Node B完成，与RNC无关。每隔2ms执行一次调度。不同的 调度算法对系统性能影响很大，常用的调度算法有轮询调度算法、最 大载干比（C/I）调度算法、比例公平算法等。 （1）轮询调度算法 轮询调度算法以循环分配资源的方式保障用户间的公平性。由于轮询 调度无优先级指标，不需要排序，因此算法复杂度较低。但是，由于 轮询调度没有考虑无线信道的质量，也没有利用UE上报的信道质量 信息（CQI） 所以轮询调度无法获得较高的系统吞吐量 11 信息（CQI），所以轮询调度无法获得较高的系统吞吐量。 Mobile Communication Theory

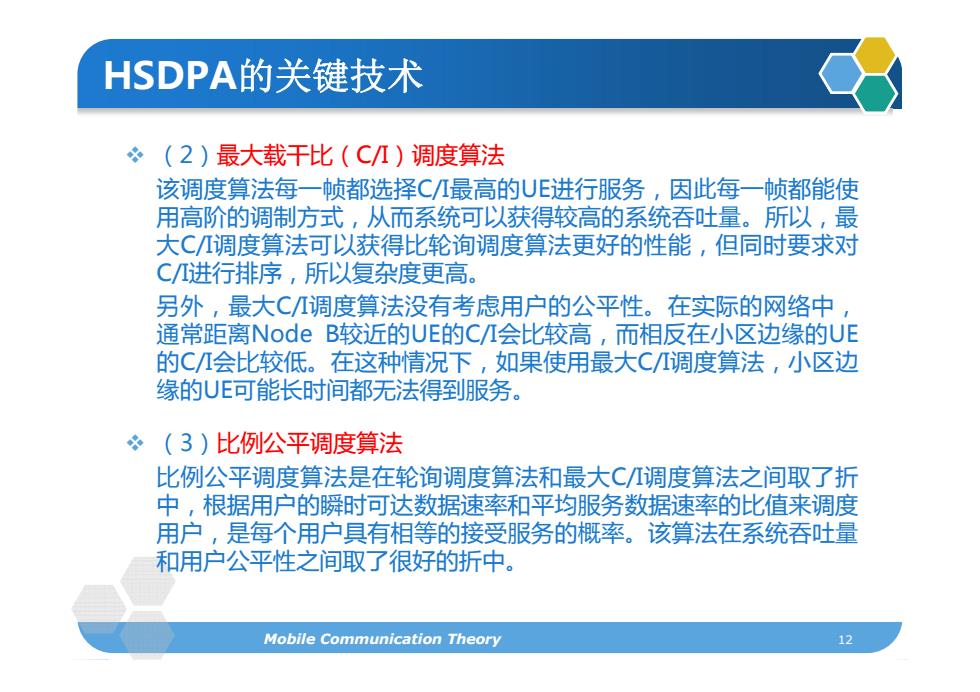

HSDPA的关键技术 %(2)最大载干比(C1)调度算法 该调度算法每一帧都选择C最高的U进行服务，因此每一帧都能使 用高阶的调制方式，从而系统可以获得较高的系统吞吐量。所以，最 大C调度算法可以获得比轮询调度算法更好的性能，但同时要求对 C进行排序，所以复杂度更高。 另外，最大C调度算法没有考虑用户的公平性。在实际的网络中， 通常距离Node B较近的UE的CI会比较高，而相反在小区边缘的UE 的C1会比较低。在这种情况下，如果使用最大C调度算法，小区边 缘的UE可能长时间都无法得到服务。 %(3)比例公平调度算法 比例公平调度算法是在轮询调度算法和最大C调度算法之间取了折 中，根据用户的瞬时可达数据速率和平均服务数据速率的比值来调度 用户，是每个用户具有相等的接受服务的概率。该算法在系统吞吐量 和用户公平性之间取了很好的折中。 Mobile Communication Theory 12
HSDPA的关键技术 （2）最大载干比（C/I）调度算法 该调度算法每一帧都选择 该调度算法每一帧都选择C/I最高的UE进行服务，因此每一帧都能使 因此每一帧都能使 用高阶的调制方式，从而系统可以获得较高的系统吞吐量。所以，最 大C/I调度算法可以获得比轮询调度算法更好的性能，但同时要求对 C/I进行排序，所以复杂度更高。 另外，最大C/I调度算法没有考虑用户的公平性。在实际的网络中， 通常距离Node B较近的UE的C/I会比较高，而相反在小区边缘的UE 的C/I会比较低。在这种情况下，如果使用最大C/I调度算法，小区边 缘的UE可能长时间都无法得到服务。 （3）比例公平调度算法 比例公平调度算法是在轮询调度算法和最大C/I调度算法之间取了折 中，根据用户的瞬时可达数据速率和平均服务数据速率的比值来调度 用户，是每个用户具有相等的接受服务的概率。该算法在系统吞吐量 和用户公平性之间取了很好的折中。 Mobile Communication Theory 12

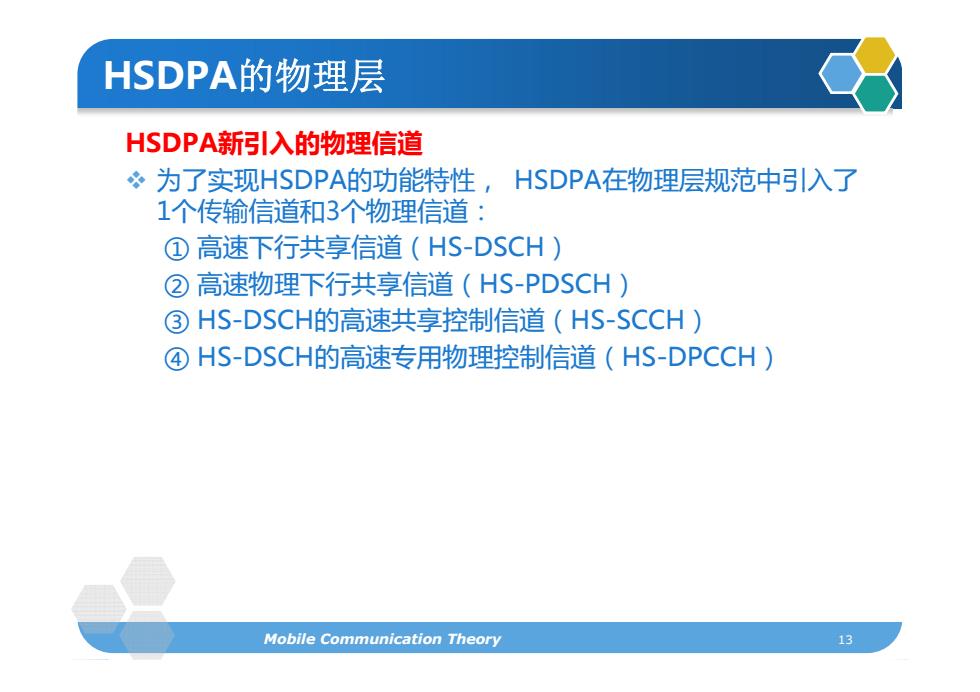

HSDPA的物理层 HSDPA新引入的物理信道 为了实现HSDPA的功能特性，HSDPA在物理层规范中引入了 1个传输信道和3个物理信道： ①高速下行共享信道(HS-DSCH)】 ②高速物理下行共享信道(HS-PDSCH) ③HS-DSCH的高速共享控制信道(HS-SCCH) ④HS-DSCH的高速专用物理控制信道(HS-DPCCH) Mobile Communication Theory 13
HSDPA的物理层 HSDPA新引入的物理信道 为了实现HSDPA的功能特性， HSDPA在物理层规范中引入了 在物理层规范中引入了 1个传输信道和3个物理信道： ① 高速下行共享信道（HS-DSCH） ② 高速物理下行共享信道（HS-PDSCH） ③ HS-DSCH的高速共享控制信道（HS-SCCH） ④ HS-DSCH的高速专用物理控制信道 的高速专用物理控制信道（HS-DPCCH） Mobile Communication Theory 13

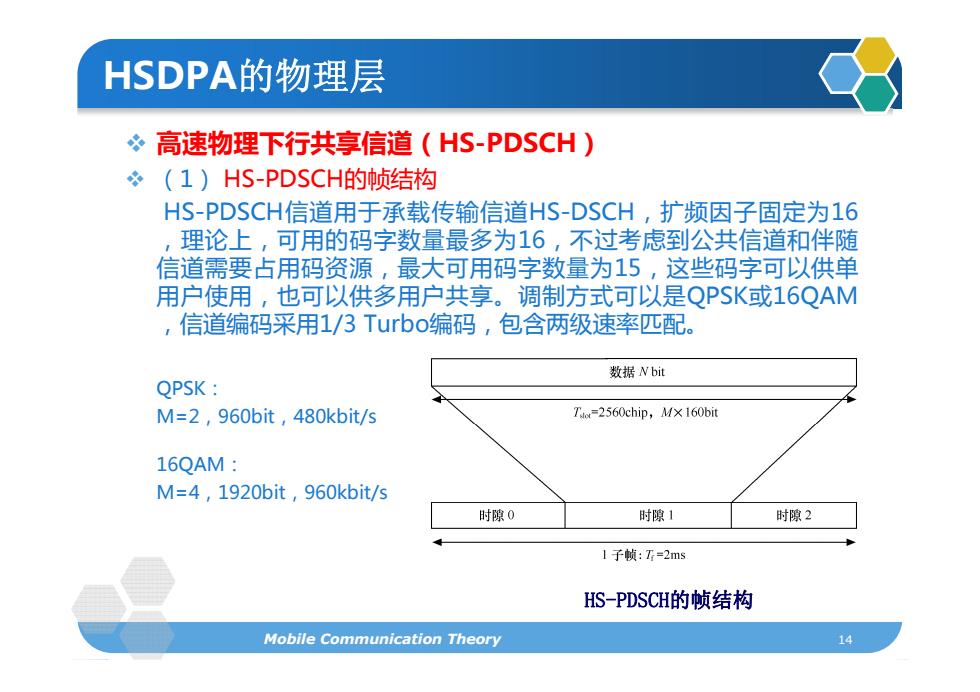

HSDPA的物理层 高速物理下行共享信道(HS-PDSCH) (1)HS-PDSCH的帧结构 HS-PDSCH信道用于承载传输信道HS-DSCH,扩频因子固定为16 ,理论上，可用的码字数量最多为16，不过考虑到公共信道和伴随 信道需要占用码资源，最大可用码字数量为15，这些码字可以供单 用户使用，也可以供多用户共享。调制方式可以是QPSK或16QAM ,信道编码采用1/3 Turbo编码，包含两级速率匹配。 数据Nbit QPSK: M=2,960bit,480kbit/s To=2560chip,MX 160bit 16QAM M=4,1920bit,960kbit/s 时隙0 时隙1 时隙2 1子顿：T=2ms HS-PDSCHI的帧结构 Mobile Communication Theory 14
HSDPA的物理层 高速物理下行共享信道（HS-PDSCH） （1） HS-PDSCH的帧结构 HS-PDSCH信道用于承载传输信道HS-DSCH，扩频因子固定为16 ，理论上，可用的码字数量最多为16，不过考虑到公共信道和伴随 信道需要占用码资源，最大可用码字数量为15，这些码字可以供单 这些码字可以供单 用户使用，也可以供多用户共享。调制方式可以是QPSK或16QAM ，信道编码采用1/3 Turbo编码，包含两级速率匹配。 QPSK： M=2，960bit，480kbit/s 16QAM： M=4，1920bit，960kbit/s Mobile Communication Theory 14 HS-PDSCH的帧结构
