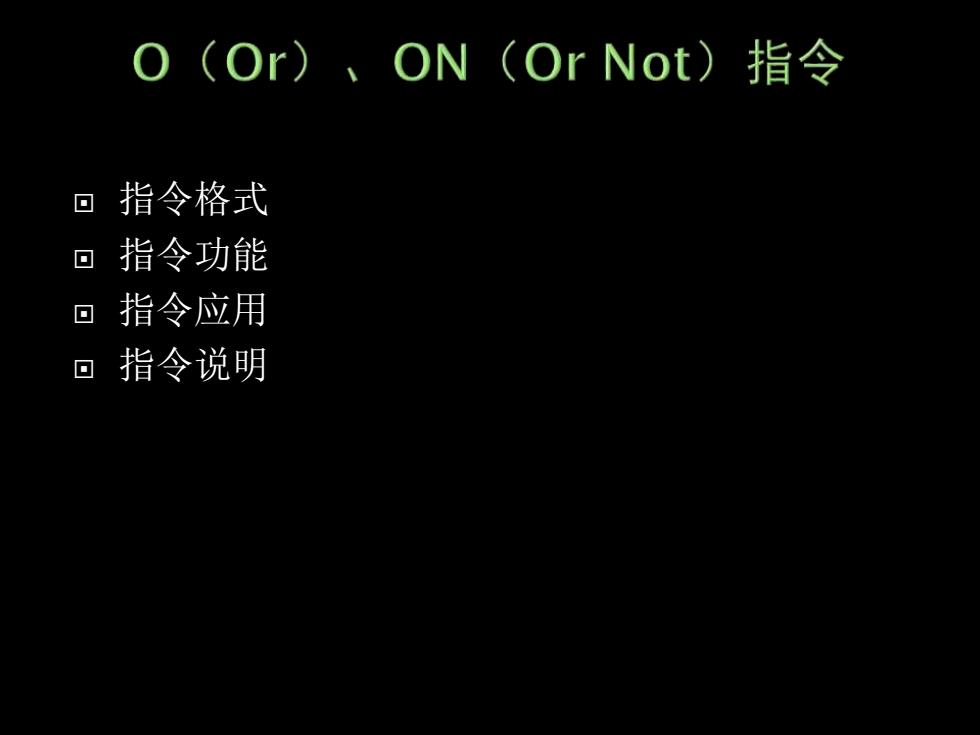

)(Or)、ON(Or Not)指令 回 指令格式 回指令功能 回指令应用 回指令说明
指令格式 指令功能 指令应用 指令说明
指令格式 回 STL:O bit ON bit bit 回LAD:
STL： O bit ON bit LAD：

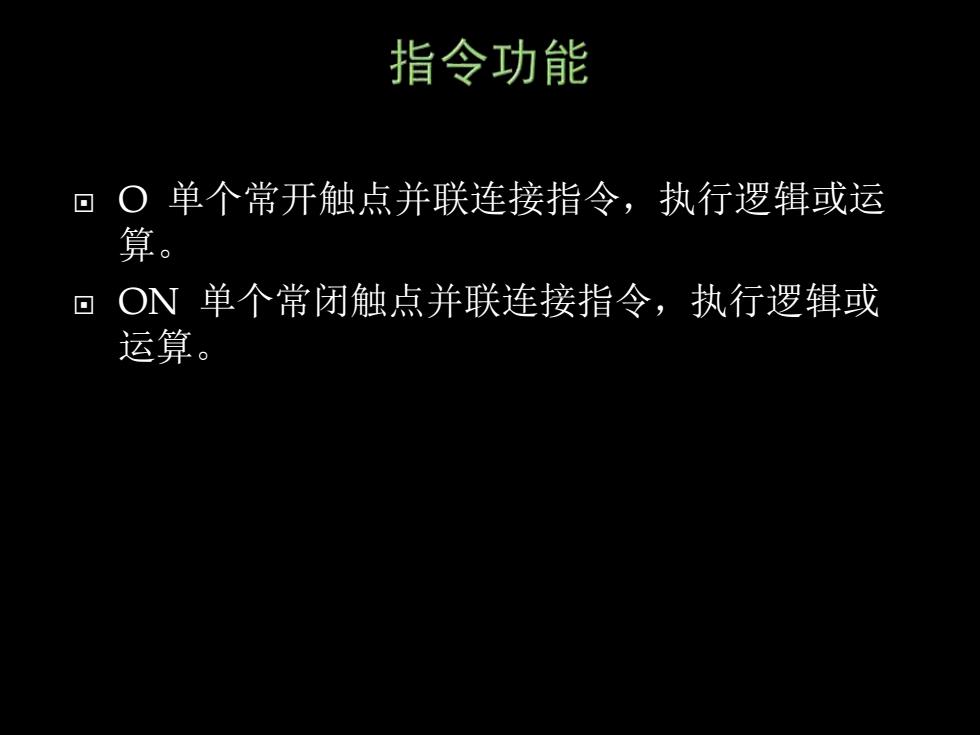

指令功能 O单个常开触点并联连接指令，执行逻辑或运 算。 ON单个常闭触点并联连接指令，执行逻辑或 运算
O 单个常开触点并联连接指令，执行逻辑或运 算。 ON 单个常闭触点并联连接指令，执行逻辑或 运算

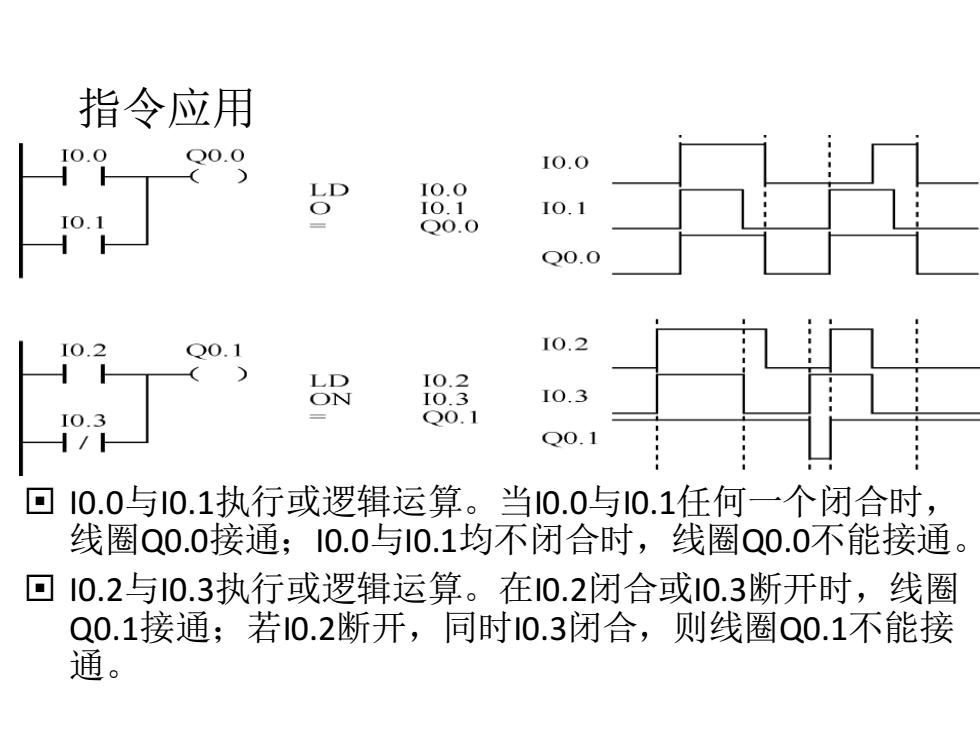

指令应用 09 Q0.0 I0.0 IO.1 10.1 Q0.0 Q0.0 I0.2 Q0.1 I0.2 183 I0.3 10.3 Q0.1 A H/H Q0.1 ▣10.0与10.1执行或逻辑运算。当10.0与0.1任何一个闭合时， 线圈Q0.0接通；10.0与0.1均不闭合时，线圈Q0.0不能接通。 ▣10.2与10.3执行或逻辑运算。在0.2闭合或10.3断开时，线圈 Q0.1接通；若10.2断开，同时10.3闭合，则线圈Q0.1不能接 通
指令应用 I0.0与I0.1执行或逻辑运算。当I0.0与I0.1任何一个闭合时， 线圈Q0.0接通；I0.0与I0.1均不闭合时，线圈Q0.0不能接通。 I0.2与I0.3执行或逻辑运算。在I0.2闭合或I0.3断开时，线圈 Q0.1接通；若I0.2断开，同时I0.3闭合，则线圈Q0.1不能接 通
指令说明 回O、ON指令可以在多个触点并联连接时连续使 用。使用次数仅受编程软件的限制，在一个网络 块中最多并联32个触点。 回O、ON指令可以进行多重并联。如图4.8所示
O、ON指令可以在多个触点并联连接时连续使 用。使用次数仅受编程软件的限制，在一个网络 块中最多并联32个触点。 O、ON指令可以进行多重并联。如图4.8所示
