第二章智能仪器的数据采集技术 >数据采集系统的组成结构 >摸拟信号调理 >传统A/D转换器及接口技术 >∑-△型ADC原理与接口技术 >数据采集系统设计及举例 >数据采集系统的误差分析
第二章 智能仪器的数据采集技术 ➢数据采集系统的组成结构 ➢模拟信号调理 ➢传统A/D转换器及接口技术 ➢-型ADC原理与接口技术 ➢数据采集系统设计及举例 ➢数据采集系统的误差分析
数据采集系统简称DAS (Data Acquisition System),是指将温度、 压力、流量、位移等模拟量进行取样、量 化转换成数字量后，以便由计算机进行存 储、处理、显示或打印的装置
数据采集系统简称DAS （Data Acquisition System），是指将温度、 压力、流量、位移等模拟量进行取样、量 化转换成数字量后，以便由计算机进行存 储、处理、显示或打印的装置
第一节数据采集系统的组成结构 传感器 模拟信号调理 数据采集电路 微机系统 图2.1数据采集系统的基本组成
第一节 数据采集系统的组成结构 传感器 模拟信号调理 数据采集电路 微机系统 图2.1 数据采集系统的基本组成

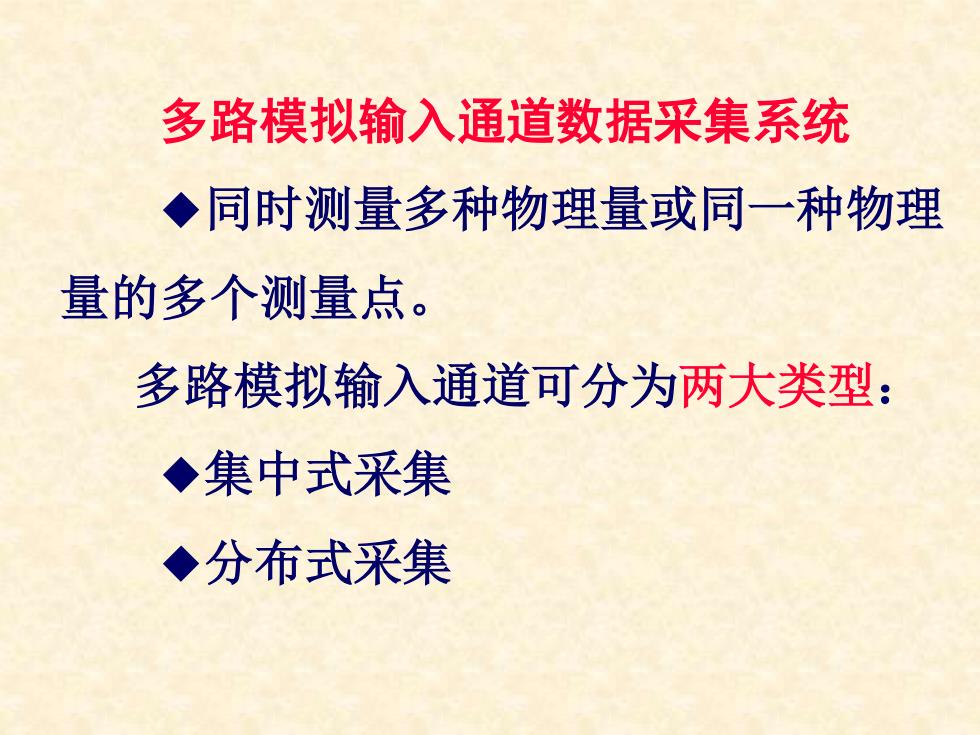

多路模拟输入通道数据采集系统 ◆同时测量多种物理量或同一种物理 量的多个测量点。 多路模拟输入通道可分为两大类型： ◆集中式采集 ◆分布式采集
多路模拟输入通道数据采集系统 ◆同时测量多种物理量或同一种物理 量的多个测量点。 多路模拟输入通道可分为两大类型： ◆集中式采集 ◆分布式采集

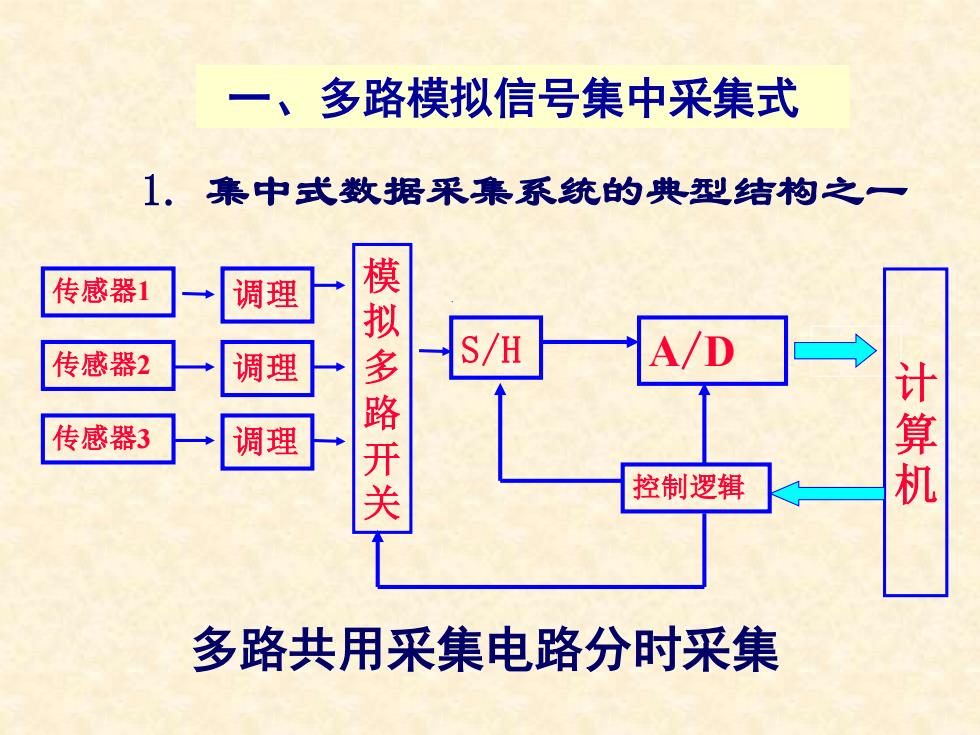

一、多路模拟信号集中采集式 1。集中式数据采集系统的典型结构之一 传感器1 调理 传感器2 调理 传感器3 调理 模拟多路开关 S/H 控制逻辑 计算机 多路共用采集电路分时采集
一、多路模拟信号集中采集式 1. 集中式数据采集系统的典型结构之一 传感器1 传感器2 传感器3 调理 调理 调理 模 拟 多 路 开 关 A/D 计 算 控制逻辑 机 S/H 多路共用采集电路分时采集
