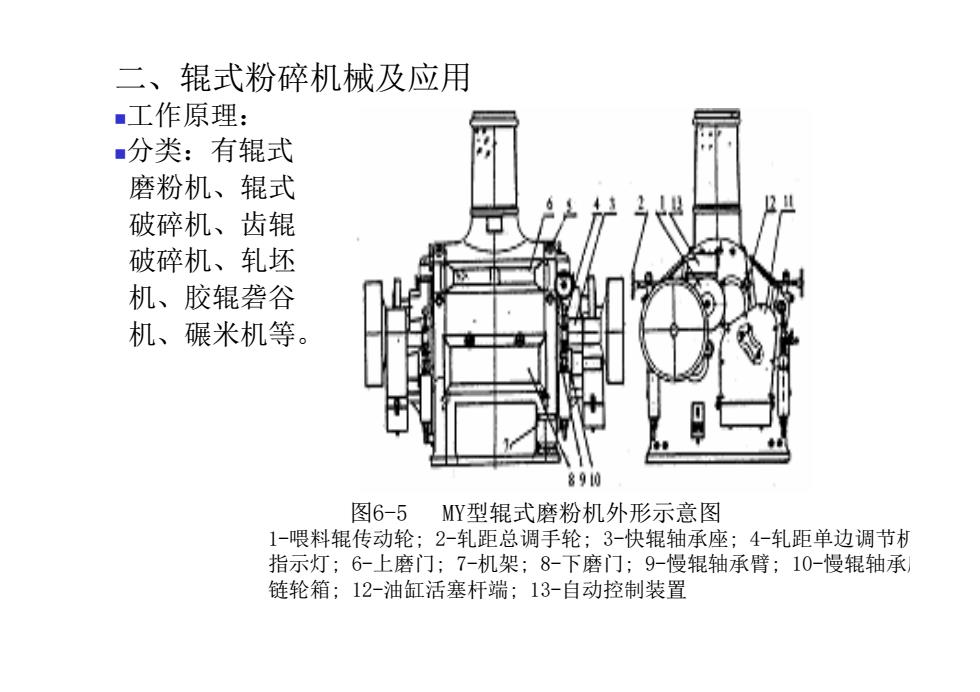

工作原理： 分类：有辊式 磨粉机、辊式 破碎机、齿辊 破碎机、轧坯 机、胶辊砻谷 机、碾米机等。 二、辊式粉碎机械及应用 图6-5 MY型辊式磨粉机外形示意图 1-喂料辊传动轮; 2-轧距总调手轮; 3-快辊轴承座; 4-轧距单边调节机 指示灯; 6-上磨门; 7-机架; 8-下磨门; 9-慢辊轴承臂; 10-慢辊轴承座 链轮箱; 12-油缸活塞杆端; 13-自动控制装置
工作原理： 分类：有辊式 磨粉机、辊式 破碎机、齿辊 破碎机、轧坯 机、胶辊砻谷 机、碾米机等。 二、辊式粉碎机械及应用 图6-5 MY型辊式磨粉机外形示意图 1-喂料辊传动轮; 2-轧距总调手轮; 3-快辊轴承座; 4-轧距单边调节机 指示灯; 6-上磨门; 7-机架; 8-下磨门; 9-慢辊轴承臂; 10-慢辊轴承座 链轮箱; 12-油缸活塞杆端; 13-自动控制装置
MY型磨粉机自动控制过程： 图6-6 MY型辊式磨粉机剖视图 1-喂料绞龙; 2-料门限位螺钉; 3-栅条护栏; 4-阻料板;5-下磨门; 6-弹簧毛刷; 7-吸风道 8-机架墙板; 9-有机玻璃料筒10-枝形浮子; 11-喂料门; 12-料门调节螺杆 13-下喂料辊14- 挡板;15-轧距总调手轮; 16-偏心轴; 17-上横 挡; 18-活动挡板; 19-光辊清理刮刀; 20-下磨 辊; 21-下横挡22-排料斗 MY型磨粉机结构： MY型磨粉机两对磨辊工作过程动 力路线：
MY型磨粉机自动控制过程： 图6-6 MY型辊式磨粉机剖视图 1-喂料绞龙; 2-料门限位螺钉; 3-栅条护栏; 4-阻料板;5-下磨门; 6-弹簧毛刷; 7-吸风道 8-机架墙板; 9-有机玻璃料筒10-枝形浮子; 11-喂料门; 12-料门调节螺杆 13-下喂料辊14- 挡板;15-轧距总调手轮; 16-偏心轴; 17-上横 挡; 18-活动挡板; 19-光辊清理刮刀; 20-下磨 辊; 21-下横挡22-排料斗 MY型磨粉机结构： MY型磨粉机两对磨辊工作过程动 力路线：

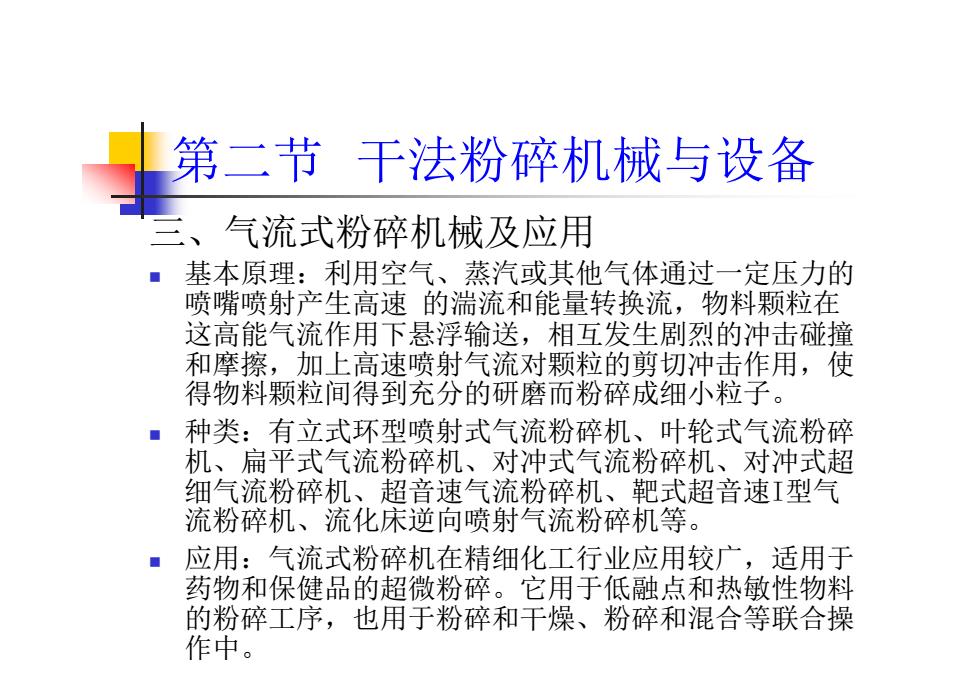

三、气流式粉碎机械及应用 基本原理：利用空气、蒸汽或其他气体通过一定压力的 喷嘴喷射产生高速 的湍流和能量转换流，物料颗粒在 这高能气流作用下悬浮输送，相互发生剧烈的冲击碰撞 和摩擦，加上高速喷射气流对颗粒的剪切冲击作用，使 得物料颗粒间得到充分的研磨而粉碎成细小粒子。 种类：有立式环型喷射式气流粉碎机、叶轮式气流粉碎 机、扁平式气流粉碎机、对冲式气流粉碎机、对冲式超 细气流粉碎机、超音速气流粉碎机、靶式超音速I型气 流粉碎机、流化床逆向喷射气流粉碎机等。 应用：气流式粉碎机在精细化工行业应用较广，适用于 药物和保健品的超微粉碎。它用于低融点和热敏性物料 的粉碎工序，也用于粉碎和干燥、粉碎和混合等联合操 作中 。 第二节 干法粉碎机械与设备
三、气流式粉碎机械及应用 基本原理：利用空气、蒸汽或其他气体通过一定压力的 喷嘴喷射产生高速 的湍流和能量转换流，物料颗粒在 这高能气流作用下悬浮输送，相互发生剧烈的冲击碰撞 和摩擦，加上高速喷射气流对颗粒的剪切冲击作用，使 得物料颗粒间得到充分的研磨而粉碎成细小粒子。 种类：有立式环型喷射式气流粉碎机、叶轮式气流粉碎 机、扁平式气流粉碎机、对冲式气流粉碎机、对冲式超 细气流粉碎机、超音速气流粉碎机、靶式超音速I型气 流粉碎机、流化床逆向喷射气流粉碎机等。 应用：气流式粉碎机在精细化工行业应用较广，适用于 药物和保健品的超微粉碎。它用于低融点和热敏性物料 的粉碎工序，也用于粉碎和干燥、粉碎和混合等联合操 作中 。 第二节 干法粉碎机械与设备

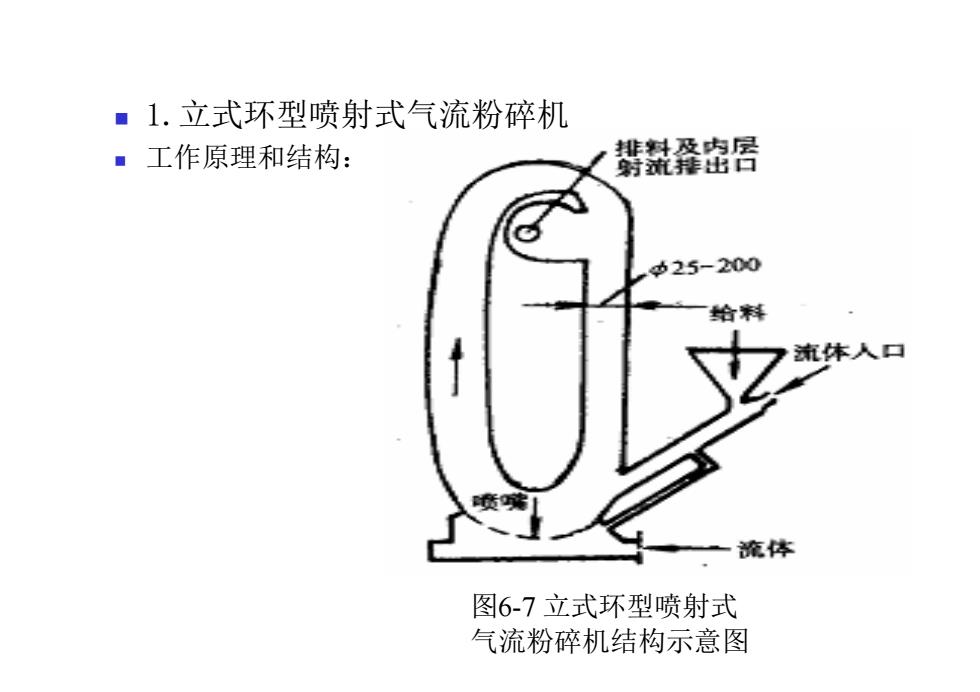

图6-7 立式环型喷射式 气流粉碎机结构示意图 1.立式环型喷射式气流粉碎机 工作原理和结构：
图6-7 立式环型喷射式 气流粉碎机结构示意图 1.立式环型喷射式气流粉碎机 工作原理和结构：
2.叶轮式气流粉碎机 结构和工作原理： 图6-8 叶轮式气流粉碎机示意图 1-机座; 2-排渣装置; 3-轴承座; 4-加料装置; 5-加料器; 6-加料; 7-衬套; 8-叶轮; 9-撞击销; 10-内分级叶轮; 11-隔环; 12-碟 阀;13-机架; 14-风机叶轮; 15-主轴; 16-皮带轮
2.叶轮式气流粉碎机 结构和工作原理： 图6-8 叶轮式气流粉碎机示意图 1-机座; 2-排渣装置; 3-轴承座; 4-加料装置; 5-加料器; 6-加料; 7-衬套; 8-叶轮; 9-撞击销; 10-内分级叶轮; 11-隔环; 12-碟 阀;13-机架; 14-风机叶轮; 15-主轴; 16-皮带轮
