电气测试技术 第7章抗千扰技木 静电耦合（电容性耦合） ·由于两个电路之间存在着分布电容，当其中一个电路的电 位发生变化时，该电路的电荷会通过分布电容传送到另 个电路，称为静电耦合，其示意图见图7-1。 A B Un⊙ 图7-1静电耦合示意图 @前州克通大￥

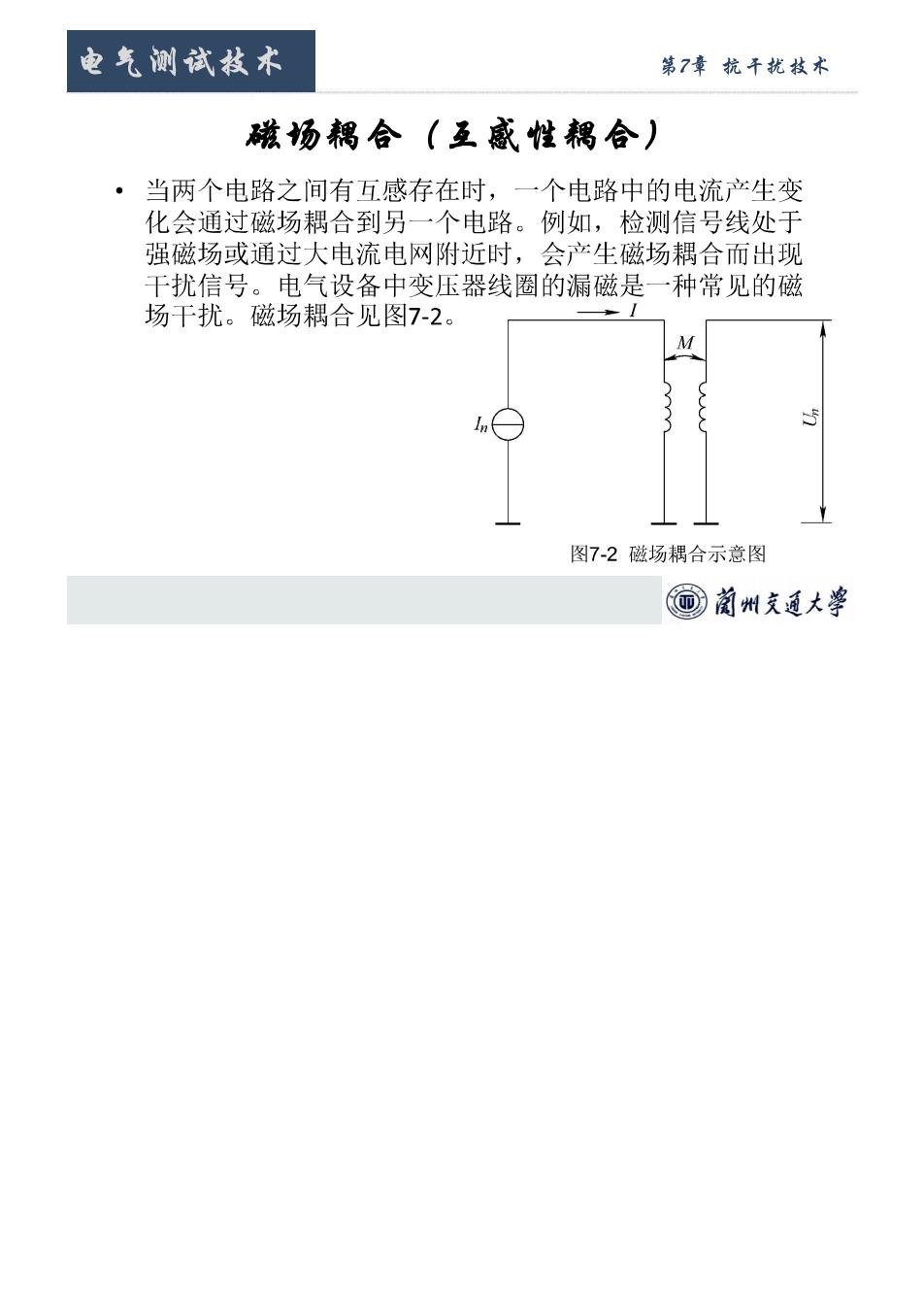

电气测试技术 第7章抗干扰技术 磁场耦合（五感性耦合） ·当两个电路之间有互感存在时，一个电路中的电流产生变 化会通过磁场耦合到另一个电路。例如，检测信号线处于 强磁场或通过大电流电网附近时，会产生磁场耦合而出现 干扰信号。电气设备中变压器线圈的漏磁是一种常见的磁 场干扰。磁场耦合见图7-2。 M 图7-2磁场耦合示意图 回菌州文通大辛
电气测试技水 第7章抗千扰技木 漏电流耦合 ·由于测量电路内部的元件支架、接线柱、印制电路板或外 壳绝缘不良而存在漏电阻产生漏电流引起的干扰，称漏是 电流耦合，见图7-3a。 R Un 图7-3漏电流耦合示意图 回前州克通大￥
电气测试技术 第7章抗干扰技术 共阻抗耦合 ·共阻抗耦合干扰的产生是由于两个以上的电路有共阻抗。 当一个电路中的电流流经共阻抗生产电压降时，就成为其 它电路的干扰电压，其大小与阻抗的阻值及干扰源的电流 大小成正比。 1.通过电源内阻的共阻抗耦合干扰多级放大器或多个单元 测量电路共用一个电源时，会产生共阻抗干扰。 2.通过公共地线的共阻抗耦合干扰在测量电路中，各单元 电路都有各自的地线，如果这些地线不是一点接地，各 级电流流经公共地线时，在地线电阻上产生电压降，该 电压就成为其它单元电路的干扰电压。解决的办法是采 用一点接地，即将每一单元电路接地点汇成一点，然后 再将各接地点接到公共地线上去。 同菌州克通大￥
