• 单端式洗瓶机:瓶子在这种洗瓶机上进出都在机器 的同一侧,所以又称来回式洗瓶机。 • 双端式洗瓶机:瓶子是由一端进去从另一端出来, 故亦称为直通式洗瓶机。 两种洗瓶机特点：单端式的脏瓶与净瓶距离较近， 容易造成污染，影响洗瓶质量；双端式的瓶套自 出瓶处回到进瓶处为空载，洗瓶空间的利用不及 单端式的充分
• 单端式洗瓶机:瓶子在这种洗瓶机上进出都在机器 的同一侧,所以又称来回式洗瓶机。 • 双端式洗瓶机:瓶子是由一端进去从另一端出来, 故亦称为直通式洗瓶机。 两种洗瓶机特点：单端式的脏瓶与净瓶距离较近， 容易造成污染，影响洗瓶质量；双端式的瓶套自 出瓶处回到进瓶处为空载，洗瓶空间的利用不及 单端式的充分
单端式洗瓶机结构图
单端式洗瓶机结构图

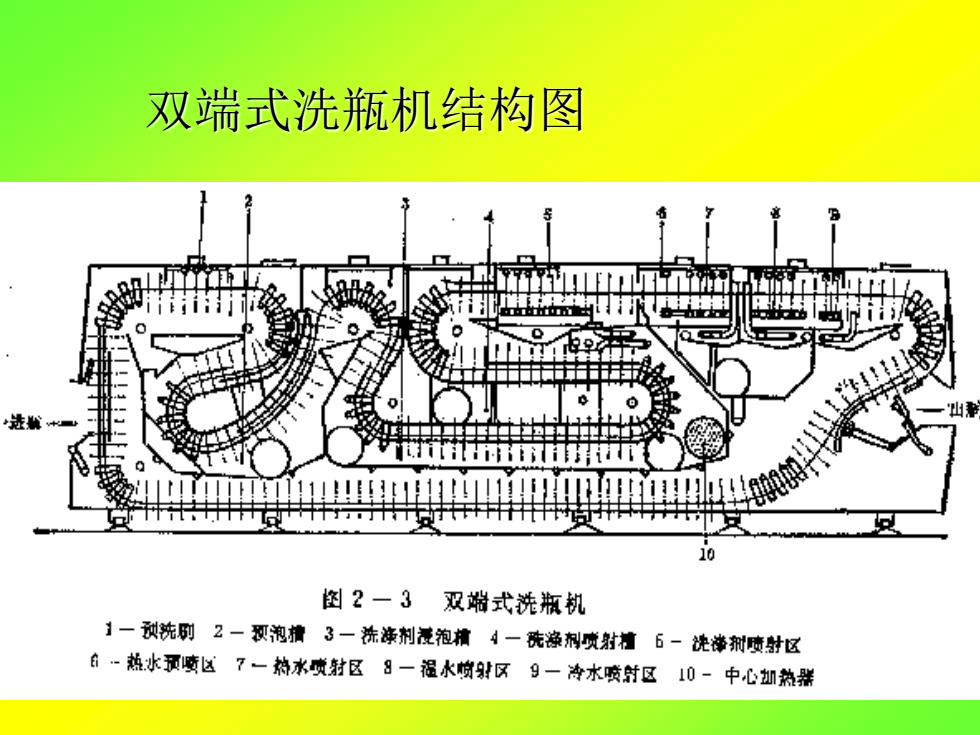

双端式洗瓶机结构图
双端式洗瓶机结构图
以单端连续式全自动洗瓶机为例介绍其主要结构： • 1 进出瓶装置 • 2 瓶套 • 3 滤标装置 • 4 外洗机 • 5 跟踪喷射机构 • 6 “晃瓶”机构
以单端连续式全自动洗瓶机为例介绍其主要结构： • 1 进出瓶装置 • 2 瓶套 • 3 滤标装置 • 4 外洗机 • 5 跟踪喷射机构 • 6 “晃瓶”机构

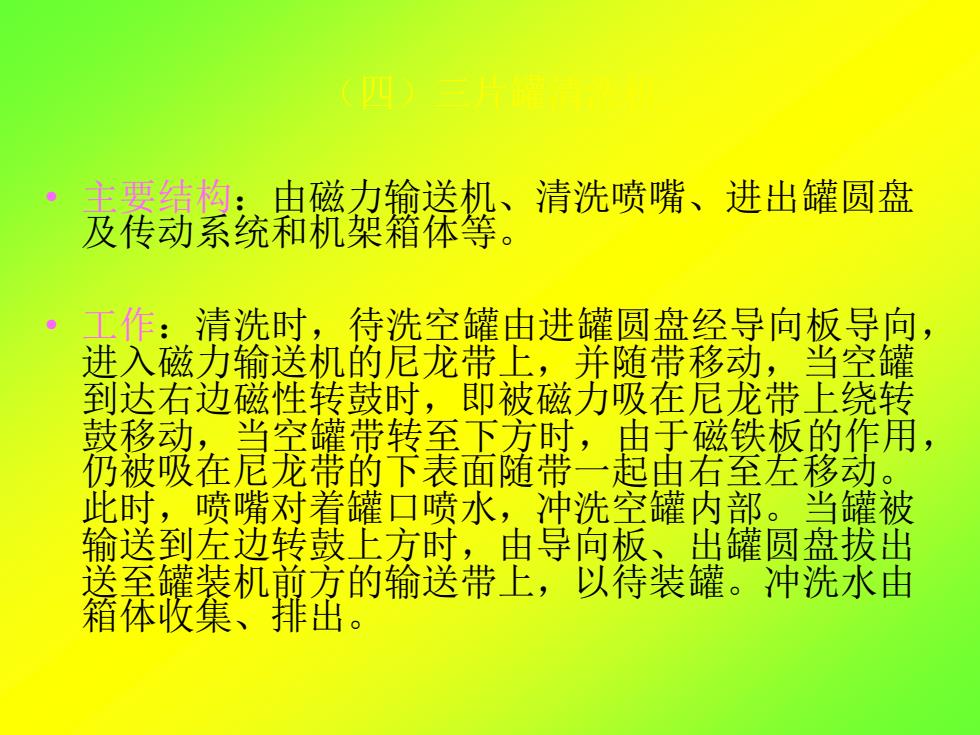

（四）三片罐清洗机 • 主要结构：由磁力输送机、清洗喷嘴、进出罐圆盘 及传动系统和机架箱体等。 • 工作：清洗时，待洗空罐由进罐圆盘经导向板导向， 进入磁力输送机的尼龙带上，并随带移动，当空罐 到达右边磁性转鼓时，即被磁力吸在尼龙带上绕转 鼓移动，当空罐带转至下方时，由于磁铁板的作用， 仍被吸在尼龙带的下表面随带一起由右至左移动。 此时，喷嘴对着罐口喷水，冲洗空罐内部。当罐被 输送到左边转鼓上方时，由导向板、出罐圆盘拔出 送至罐装机前方的输送带上，以待装罐。冲洗水由 箱体收集、排出
（四）三片罐清洗机 • 主要结构：由磁力输送机、清洗喷嘴、进出罐圆盘 及传动系统和机架箱体等。 • 工作：清洗时，待洗空罐由进罐圆盘经导向板导向， 进入磁力输送机的尼龙带上，并随带移动，当空罐 到达右边磁性转鼓时，即被磁力吸在尼龙带上绕转 鼓移动，当空罐带转至下方时，由于磁铁板的作用， 仍被吸在尼龙带的下表面随带一起由右至左移动。 此时，喷嘴对着罐口喷水，冲洗空罐内部。当罐被 输送到左边转鼓上方时，由导向板、出罐圆盘拔出 送至罐装机前方的输送带上，以待装罐。冲洗水由 箱体收集、排出
