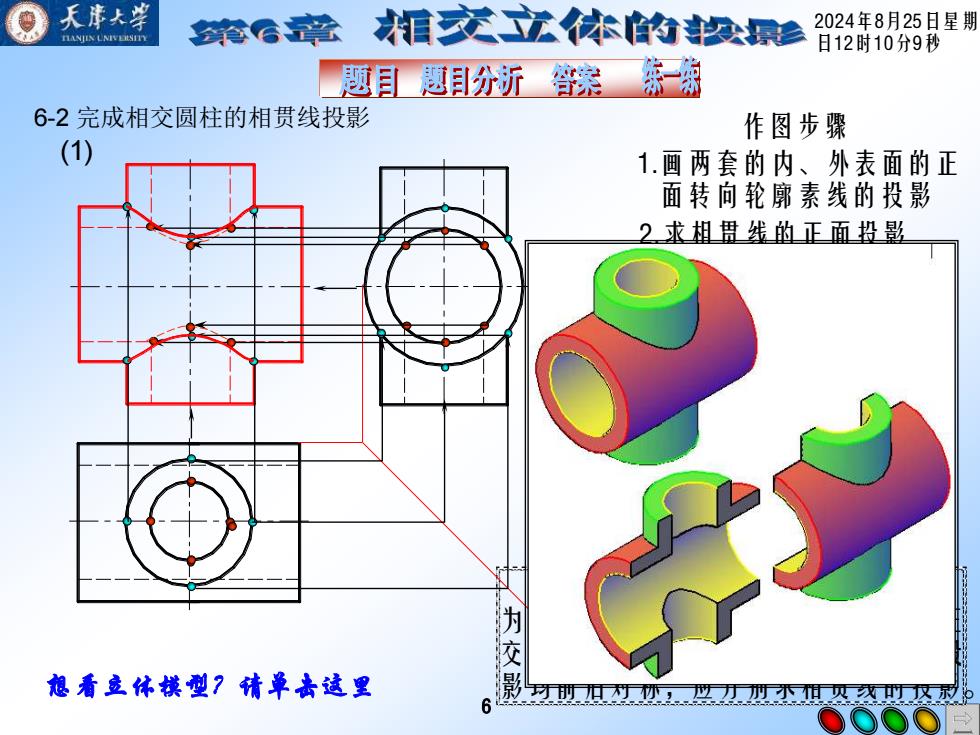

天康人学 HANIIN UNIVEESIY 牵临常馆交立休的发影 2024年8月25日星期 日12时10分9秒 题目题目分所筝案 6-2完成相交圆柱的相贯线投影 作图步骤 (1) 1.画两套的内、外表面的正 面转向轮廓素线的投影 2求相贯线的正面投影 交 想看立体模型？请单去这里 6
2024年8月25日星期 日12时10分9秒 6 (1) 想看立体模型？请单击这里 6-2 完成相交圆柱的相贯线投影 1.画两套的内、外表面的正 面转向轮廓素线的投影 ①求特殊位置点的投影 ②用三点画弧近似代替相 贯线的投影 ③判别相贯线V面投影的 可见性 步骤同（1） 作图步骤 2.求相贯线的正面投影 (1)求内表面相贯线的投影 (2)求外表面相贯线的投影 由水平投影和侧面投影可知，此题 为两个内、外表面直径不等的圆柱套正 交。内、外表面均有相贯线，其正面投 影均前后对称，应分别求相贯线的投影。 —不可见画虚线
天康大学 FLANJIN LNIVDESHY 笨言 相交立休的老 2024年8月25日星期 日12时10分9秒 题目题目分 东 6-2完成相交圆柱的相贯线投影 作图步骤 (2) 1.画套的内、外表面和孔的 正面转向轮廓素线的投影 2.求相贯线的正面投影 (1)求内表面相贯线的投影 ①求特殊位置点的投影 由已知的 套，左右挖一 面均有相贯线 惠看主体模型7什单去达里表面相贯线左：型刀刑不租孩题 ○O○C®
2024年8月25日星期 日12时10分9秒 想看立体模型？请单击这里 7 (2) 6-2 完成相交圆柱的相贯线投影 1.画套的内、外表面和孔的 正面转向轮廓素线的投影 作图步骤 ①求特殊位置点的投影 ②用三点画弧近似代替相 贯线的投影 ③判别相贯线V面投影的 可见性 步骤同（1） 2.求相贯线的正面投影 (1)求内表面相贯线的投影 (2)求外表面相贯线的投影 由已知的两个投影可知，此题为直立圆柱 套，左右挖一圆柱孔。圆柱孔与套的内、外表 面均有相贯线，其内表面相贯线上下对称，外 表面相贯线左右对称，应分别求相贯线的投影。 —不可见画虚线
