二、扫描原理与电视制式 扫描原理：按一定规则（扫描方式）移 动电子束并轰击扫描面。使电子束移 动称为偏转。电视有两个扫描面（摄 AA 像管光敏靶面和显像管荧光面)。要 1) 行扫播锯齿菠电流 求同步。 扫描是光信号与电信号之间的转换。 0 是—幅图像分解与组合的过程。 扫描方式：在摄像管与显象管外面均 (2)场扫播钢齿被电流 有两组偏转线圈，分别流有行、场锯 0.00440”4 齿波电流，同时产生水平方向和垂直 20。中4。”80中 方向的偏转磁场。 逐行扫描和隔行扫描 Ty场扫描周期、TH行扫描周期、 (③)扫播正逆程轨迹 扫描正程，扫描逆程
二、扫描原理与电视制式 扫描原理:按一定规则（扫描方式）移 动电子束并轰击扫描面。使电子束移 动称为偏转。电视有两个扫描面（摄 像管光敏靶面和显像管荧光面）。要 求同步。 扫描是光信号与电信号之间的转换。 是一幅图像分解与组合的过程。 扫描方式：在摄像管与显象管外面均 有两组偏转线圈，分别流有行、场锯 齿波电流，同时产生水平方向和垂直 方向的偏转磁场。 逐行扫描和隔行扫描 TV场扫描周期、 TH行扫描周期、 扫描正程，扫描逆程

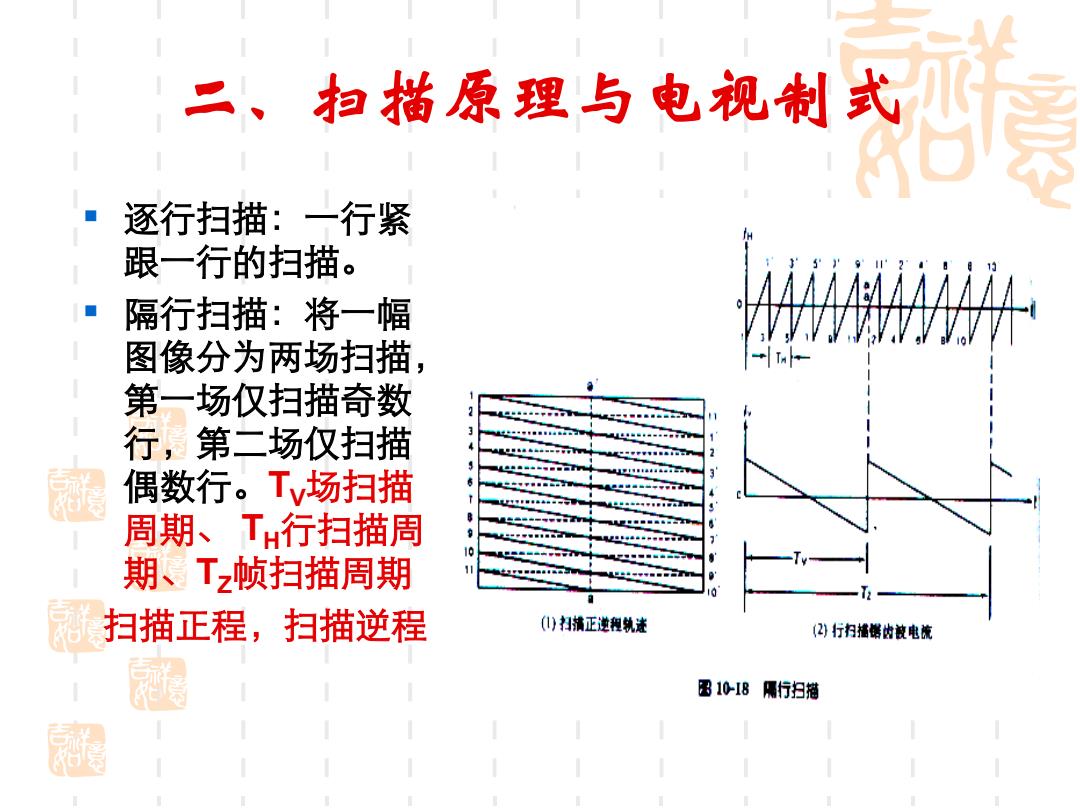

二、扫描原理与电视制式那 逐行扫描：一行紧 跟一行的扫描。 隔行扫描：将一幅 图像分为两场扫描， Ta 第一场仅扫描奇数 行，第二场仅扫描 偶数行。Tv场扫描 周期、T行扫描周 期、Tz帧扫描周期 扫描正程，扫描逆程 ()扫满正逆程轨逢 (2)行扫播塔齿薇电流 图1018用行扫描
二、扫描原理与电视制式 逐行扫描：一行紧 跟一行的扫描。 隔行扫描：将一幅 图像分为两场扫描， 第一场仅扫描奇数 行，第二场仅扫描 偶数行。TV场扫描 周期、 TH行扫描周 期、TZ帧扫描周期 扫描正程，扫描逆程

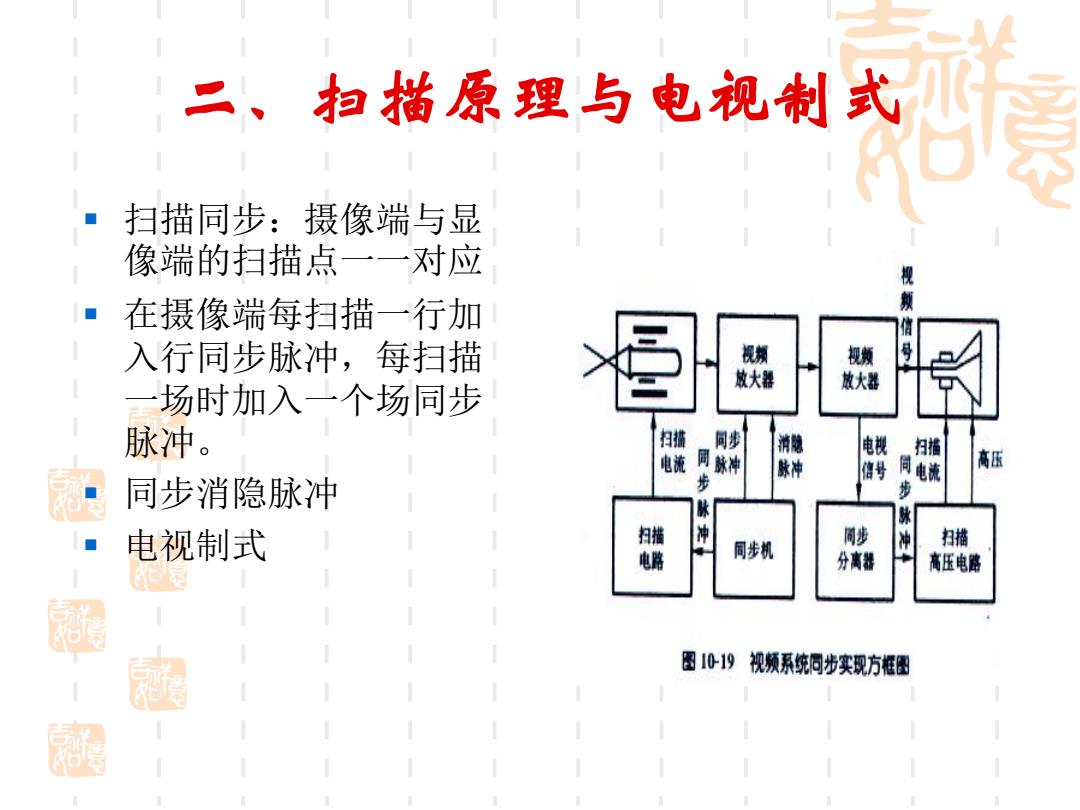

二、扫描原理与电视制式 扫描同步：摄像端与显 像端的扫描点一一对应 在摄像端每扫描一行加 频 ■ 入行同步脉冲，每扫描 提频 视颜 信号 放大器 放大益 一场时加入一个场同步 脉冲 扫 同步 消隐 同 电视 扫播 电流 酥冲 酥冲 信号 电流 高压 同步消隐脉冲 步 步 电视制式 扫描 冲 同步 脉神 扫描 同步机 分离器 高压电路 秘私 图1019 视频系统同步实现方框图
二、扫描原理与电视制式 扫描同步：摄像端与显 像端的扫描点一一对应 在摄像端每扫描一行加 入行同步脉冲，每扫描 一场时加入一个场同步 脉冲。 同步消隐脉冲 电视制式

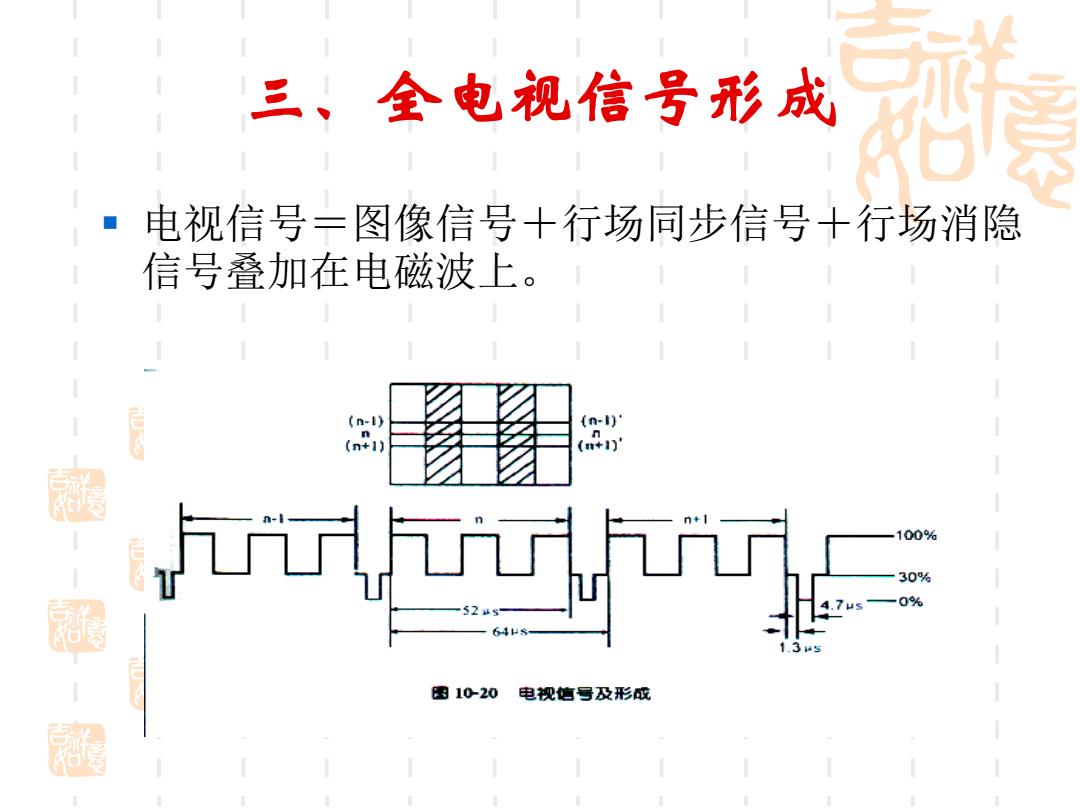

三、全电视信号形成 电视信号三图像信号十行场同步信号十行场消隐 信号叠加在电磁波上。 (n-i) (n-l)' n (n+1) (D) 赵极私 而hrT 100% 30% 4.7us 0% 图10-20 电视信导及形成
三、全电视信号形成 电视信号＝图像信号＋行场同步信号＋行场消隐 信号叠加在电磁波上
全电视信号 图像信号：一幅画面如何转变成视频图像信号（图像上各 点亮暗一电压高低)，一幅画面采集多少点有严格限制。 扫描电子束匀速运动、偏转线圈流有锯齿波电流 消影信号：（电子速扫描正程、CRT荧光屏发光、摄像管 输出电流。扫描逆程CRT荧光屏不发光、摄像管不输出电 流；分为行消影和场消影，统称复合消隐信号 同步信号；保证景物、摄像管、CRT荧光屏三者亮点位置 对应，扫完一行发射同步信号，扫完一幅画面发射场 同步信号。有行、场同步信号，统称复合同步信号 全电视信号=图像信号+复合消影信号+复合同步信号 在接收端=奋力图像信号、分离同步信号、分离消影信号
全电视信号 图像信号：一幅画面如何转变成视频图像信号（图像上各 点亮暗－电压高低）,一幅画面采集多少点有严格限制。 扫描;电子束匀速运动、偏转线圈流有锯齿波电流 消影信号：（电子速扫描正程、CRT荧光屏发光、摄像管 输出电流。扫描逆程CRT荧光屏不发光、摄像管不输出电 流；分为行消影和场消影，统称复合消隐信号 同步信号;保证景物、摄像管、CRT荧光屏三者亮点位臵 一一对应，扫完一行发射同步信号，扫完一幅画面发射场 同步信号。有行、场同步信号，统称复合同步信号 全电视信号＝图像信号＋复合消影信号＋复合同步信号 在接收端＝奋力图像信号、分离同步信号、分离消影信号
