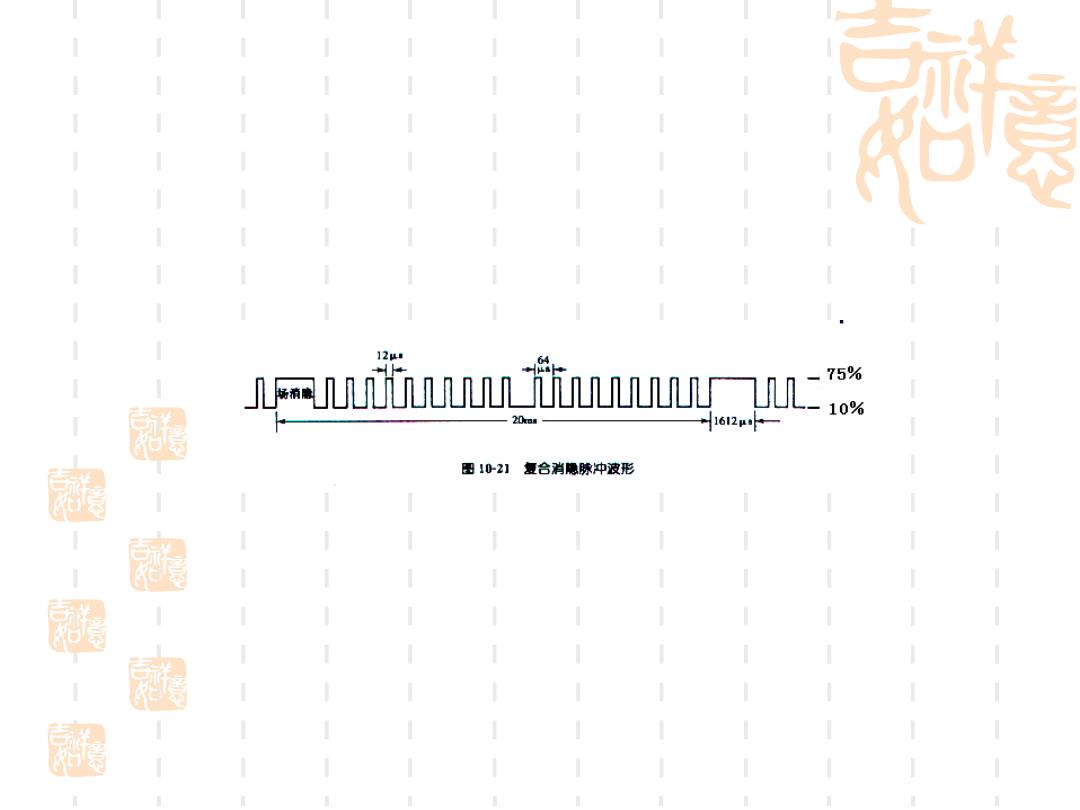

yitum ftinny- 5% 10% 20m 1612μ 图102】复合消隐陈冲波形
四、视频带宽与图像质量 视频带宽：视频信号的频带宽度，与图像质量关系密切 象素越多，图像细节丰富，清晰度高，背景对应直流分量。 国家规定电视图像信号的视频带宽为6.5MHz 图像质量：提高水平分解力与垂直分解力，增加单位面积 扫描的象素数，提高视频带宽。 电视图像质量评价 1、清晰度：电视线(television line,TVL) 2、 灰度等级：灰度等级越多，区分组织密度值越多 3、扫描非线性失真 新 4、几何失真 5、信噪比
四、视频带宽与图像质量 视频带宽：视频信号的频带宽度，与图像质量关系密切， 象素越多，图像细节丰富，清晰度高，背景对应直流分量。 国家规定电视图像信号的视频带宽为6.5MHz 图像质量:提高水平分解力与垂直分解力，增加单位面积 扫描的象素数，提高视频带宽。 电视图像质量评价 1、清晰度：电视线（television line,TVL） 2、灰度等级：灰度等级越多，区分组织密度值越多。 3、扫描非线性失真 4、几何失真 5、信噪比

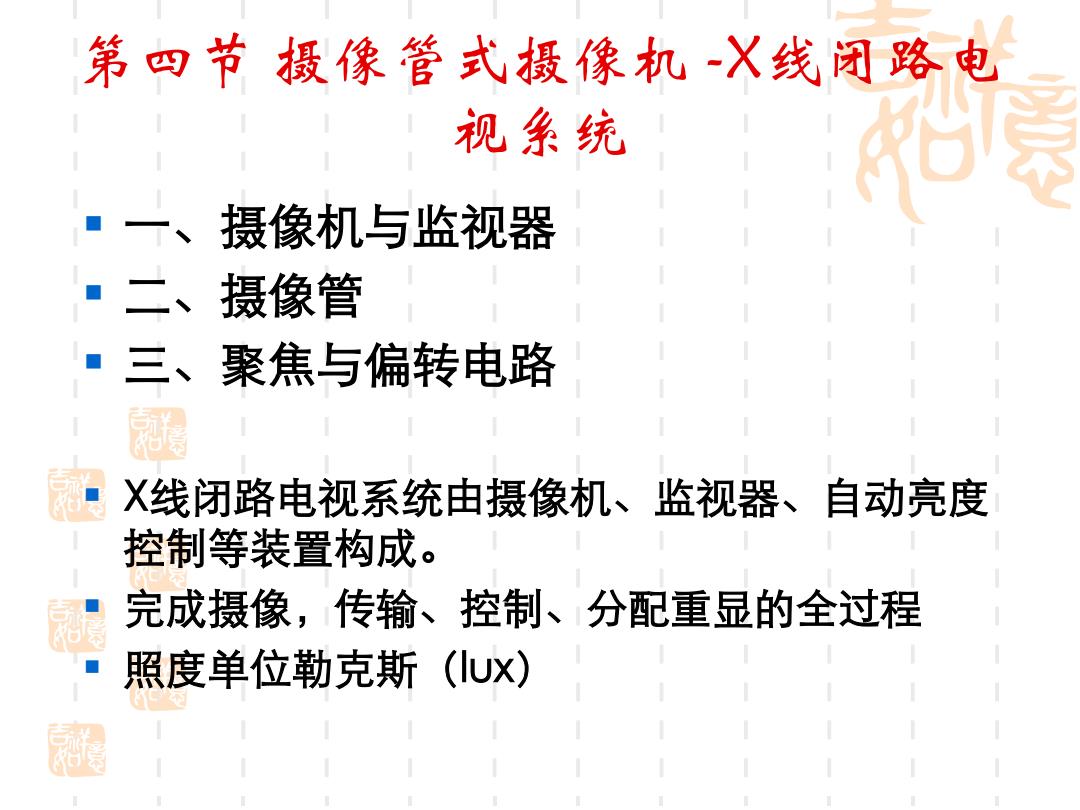

第四节摄像管式摄像机-人线闭路电 视系统 、 摄像机与监视器 二、 摄像管 三、聚焦与偏转电路 X线闭路电视系统由摄像机、监视器、自动亮度 控制等装置构成。 完成摄像，传输、控制、分配重显的全过程 照度单位勒克斯(lUx)
第四节 摄像管式摄像机 -X线闭路电 视系统 一、摄像机与监视器 二、摄像管 三、聚焦与偏转电路 X线闭路电视系统由摄像机、监视器、自动亮度 控制等装臵构成。 完成摄像，传输、控制、分配重显的全过程 照度单位勒克斯（lux）

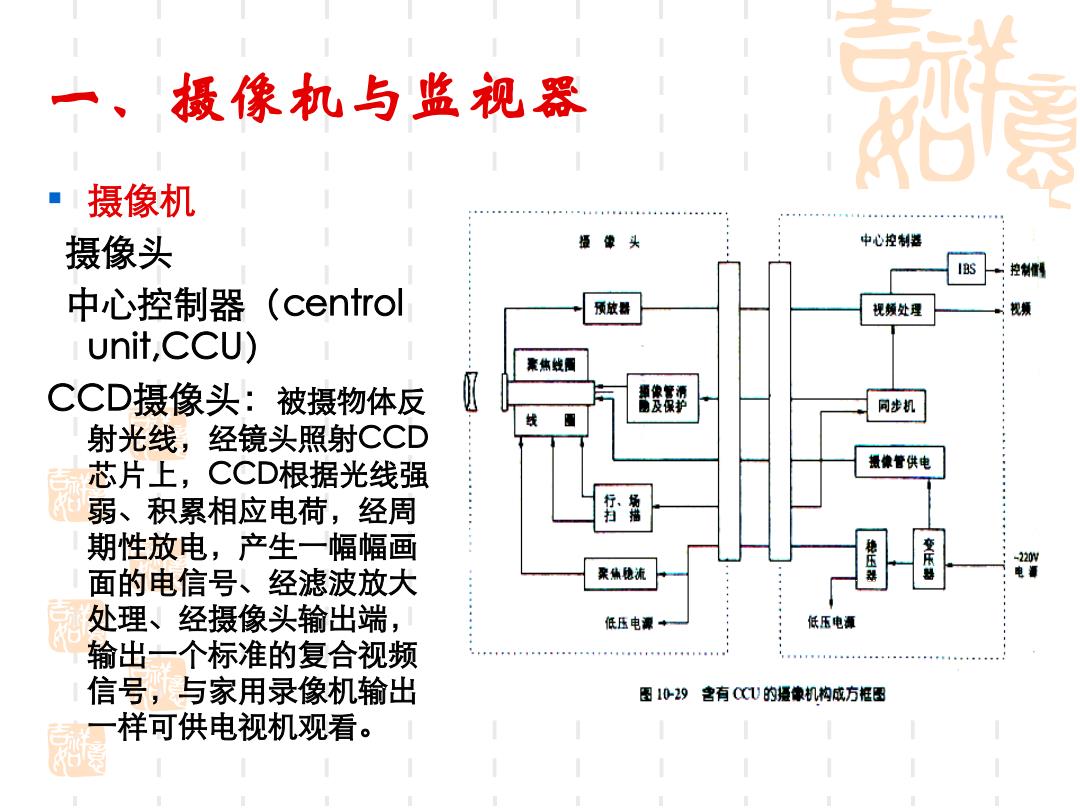

一、 摄像机与监视器 摄像机 年▣。▣▣。1甲▣1年里14年5441044444.4。…40， 54444.0。。卡4g4。年#4年中4中带卡等8 摄像头 摄像头 中心控制遥 IBS 控制 中心控制器 (centrol 预成器 视频处理 unit,CCU) 景焦线圈 CCD摄像头：被摄物体反 货野 同步机 射光线，经镜头照射CCD 芯片上，CCD根据光线强 摄橡管供电 弱、积累相应电荷，经周 扫 期性放电，产生一幅幅画 压 变乐 -220 面的电信号、经滤波放大 聚焦毯流 处理、经摄像头输出端， 低压电源 低压电源 输出一个标准的复合视频 信号，与家用录像机输出 图1029含有CCU的摄像机构成方框图 样可供电视机观看
一、摄像机与监视器 摄像机 摄像头 中心控制器（centrol unit,CCU） CCD摄像头：被摄物体反 射光线，经镜头照射CCD 芯片上，CCD根据光线强 弱、积累相应电荷，经周 期性放电，产生一幅幅画 面的电信号、经滤波放大 处理、经摄像头输出端， 输出一个标准的复合视频 信号，与家用录像机输出 一样可供电视机观看

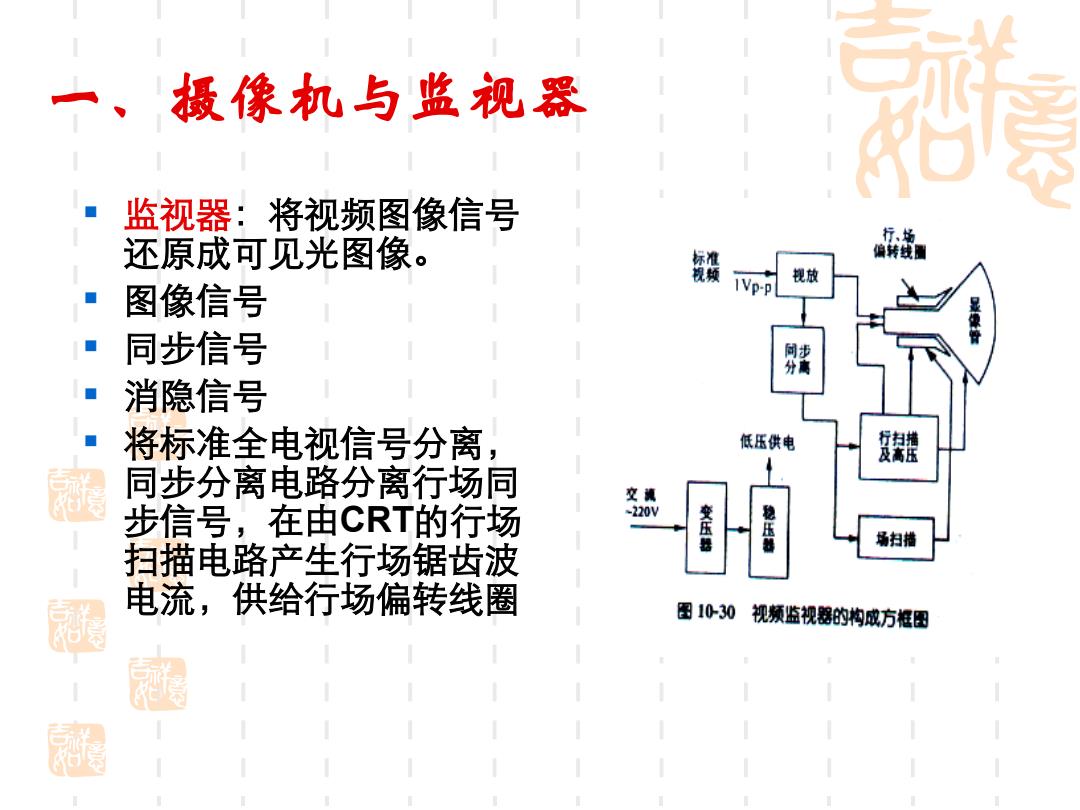

一、 摄像机与监视器 监视器：将视频图像信号 行，场 还原成可见光图像。 标准 偏转线圆 图像信号 Vp-p 规放 同步信号 同步 分离 消隐信号 将标准全电视信号分离 低压供电 鞋 同步分离电路分离行场同 交视 步信号，在由CRT的行场 -220V 变压器 稳压 场扫描 扫描电路产生行场锯齿波 电流，供给行场偏转线圈 图10-30 视频监视器的构成方框图
一、摄像机与监视器 监视器：将视频图像信号 还原成可见光图像。 图像信号 同步信号 消隐信号 将标准全电视信号分离， 同步分离电路分离行场同 步信号，在由CRT的行场 扫描电路产生行场锯齿波 电流，供给行场偏转线圈
