多视野影像增强器即工作原理 辅助电极和栅极电位高低可以改变输出屏 视野大小 结构 600V DV +25kV 播极辅助阳极 阳极 输入荧光面 懂极1播极2辅助阳极 R 阳极 光电阴极 输出荧光屏 输出荧光屏 +45V +612V 0--550V+6-24kV+25kV +150V0+2400V (1)二棍野增强管结构 (2)三视野增强管结构 图10-10 多视野增强管的结构示意图 二型 图101山二视野增强管的供电原理图
多视野影像增强器即工作原理 辅助电极和栅极电位高低可以改变输出屏 视野大小 结构

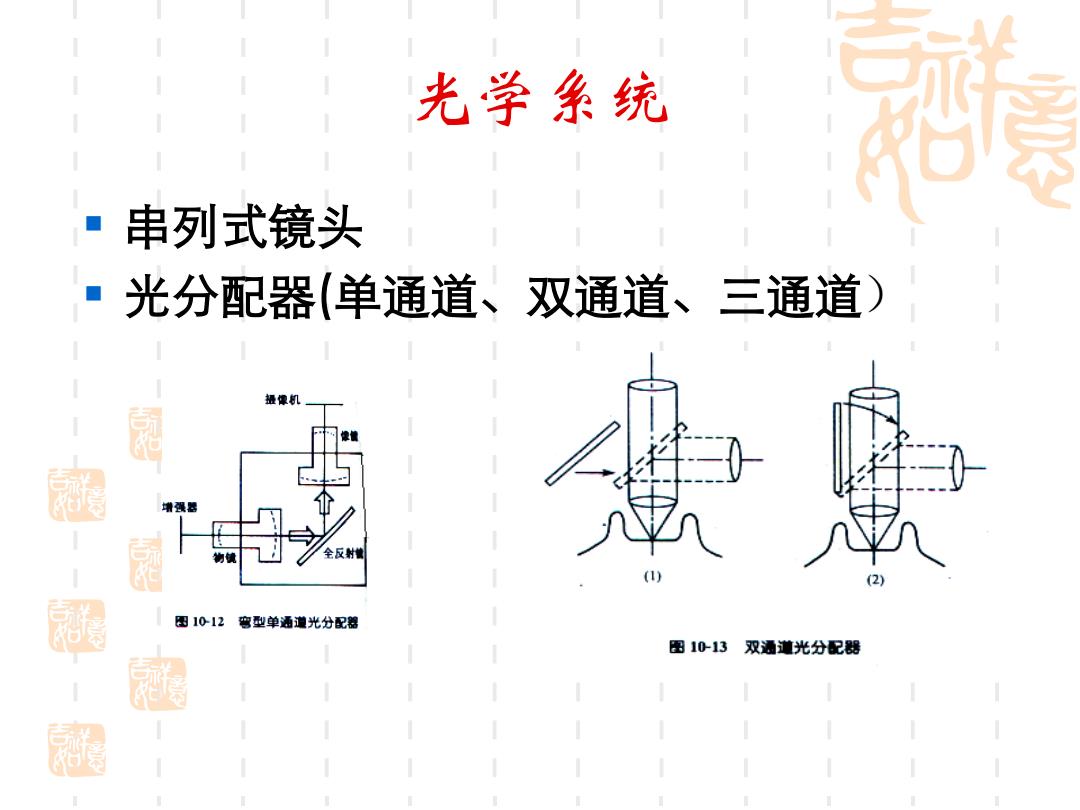

光学系统 串列式镜头 光分配器（单通道、双通道、三通道） 证像凯 增强器 就就私 反射州 图1012弯型单通遵光分配器 图10-13双通道光分配器
光学系统 串列式镜头 光分配器(单通道、双通道、三通道）

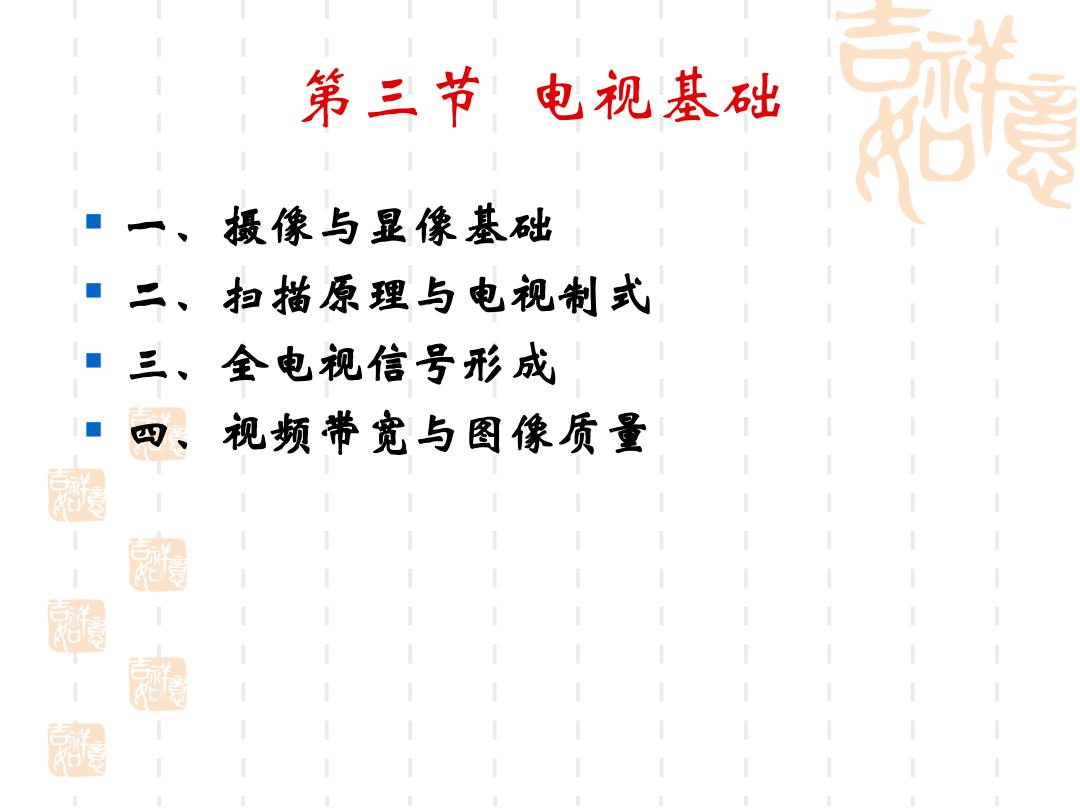

第三节电视基础 一、 极像与显像基础 二、扫描原理与电视制式 三、全电视信号形成 视频带宽与图像质量 晟极私
第三节 电视基础 一、摄像与显像基础 二、扫描原理与电视制式 三、全电视信号形成 四、视频带宽与图像质量

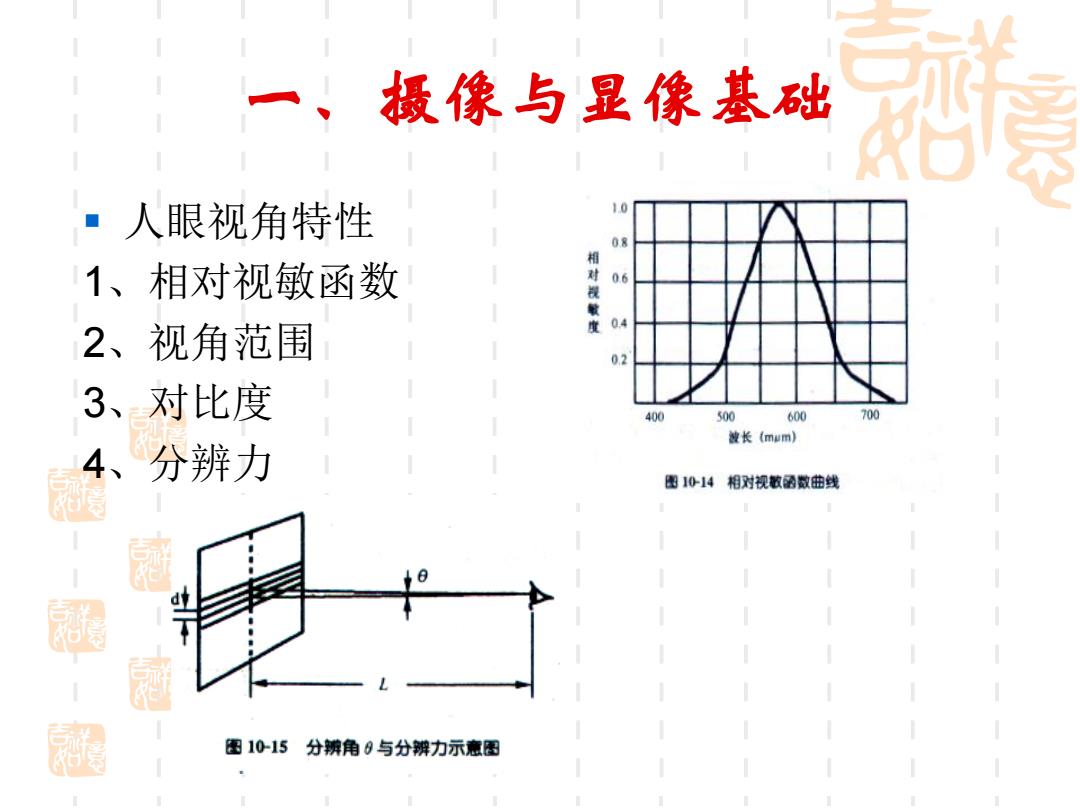

，摄像与显像基础 ■人眼视角特性 10 08 相 1、相对视敏函数 对授锁度 06 0.4 2、视角范围 02 3、对比度 400 500 600 700 被长(mum) 4、“分辨力 图1014相对视敏函数曲线 -秋秋 业工 图10-15分辨角0与分辨力示意图
一、摄像与显像基础 人眼视角特性 1、相对视敏函数 2、视角范围 3、对比度 4、分辨力

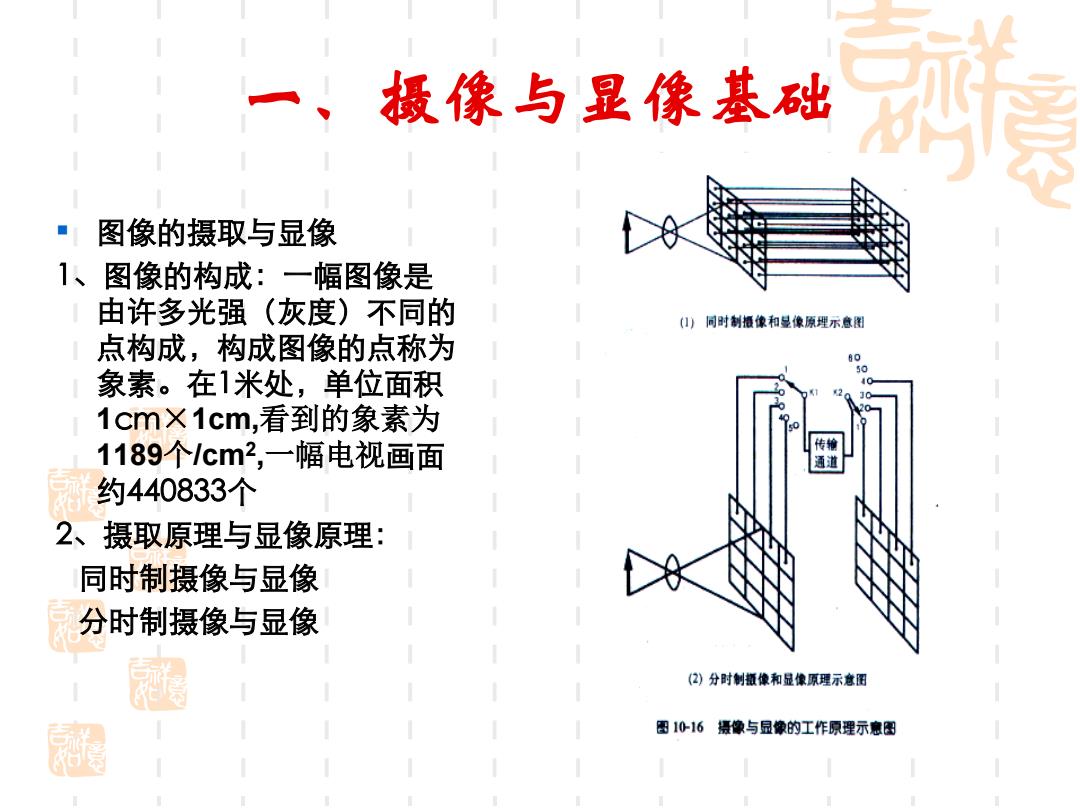

摄像与显像基础 ■图像的摄取与显像 1、图像的构成：一幅图像是 由许多光强（灰度）不同的 (1)同时制摄像和显像原理示意图 点构成，构成图像的点称为 80 50 象素。在1米处，单位面积 40 30 1cm×1cm,看到的象素为 1189个/cm2,一幅电视画面 传输 约440833个 2、摄取原理与显像原理： 同时制摄像与显像 分时制摄像与显像 (2)分时制摄像和显像原理示意图 图1016摄像与显像的工作原理示意图
一、摄像与显像基础 图像的摄取与显像 1、图像的构成：一幅图像是 由许多光强（灰度）不同的 点构成，构成图像的点称为 象素。在1米处，单位面积 1cm×1cm,看到的象素为 1189个/cm2 ,一幅电视画面 约440833个 2、摄取原理与显像原理： 同时制摄像与显像 分时制摄像与显像
