第十章数字X线设备
第十章 数字X线设备
把X射线透视图像数字化并进行图像处理， 再转换成模拟图像显示的一种X线设备。 可分为 CR(X射线计算机摄影装置) DR(X射线数字摄影)，DSA(数字减影 血管造影)，数字荧光摄影(digital fluoroscopy,DF) DR又可分为DDR(直接数字X线摄影)和 IDR ?(间接数字X线摄影)
• 把X射线透视图像数字化并进行图像处理， 再转换成模拟图像显示的一种X线设备。 • 可分为 CR（X射线计算机摄影装置）， DR（X射线数字摄影）, DSA（数字减影 血管造影），数字荧光摄影（digital fluoroscopy，DF） • DR又可分为DDR（直接数字X线摄影）和 IDR （间接数字X线摄影）

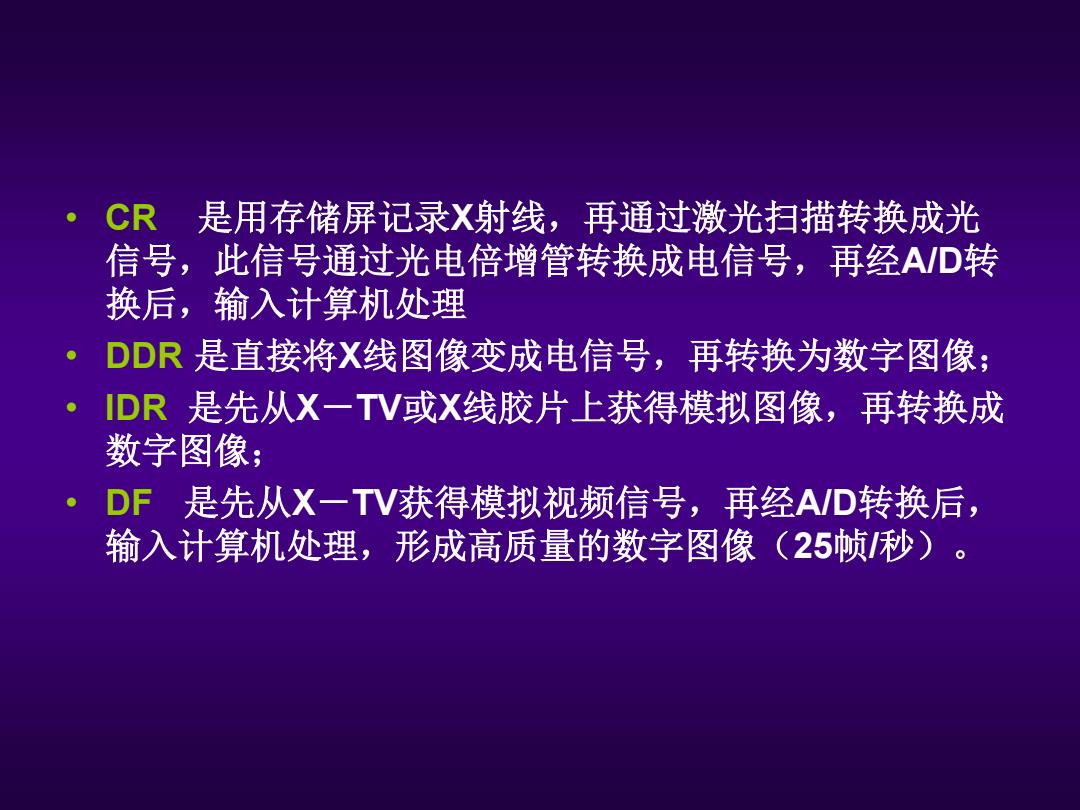

CR是用存储屏记录X射线，再通过激光扫描转换成光 信号，此信号通过光电倍增管转换成电信号，再经AD转 换后，输入计算机处理 DDR是直接将X线图像变成电信号，再转换为数字图像； IDR是先从X一TV或X线胶片上获得模拟图像，再转换成 数字图像； DF是先从X一TV获得模拟视频信号，再经AVD转换后， 输入计算机处理，形成高质量的数字图像(25帧/秒)
• CR 是用存储屏记录X射线，再通过激光扫描转换成光 信号，此信号通过光电倍增管转换成电信号，再经A/D转 换后，输入计算机处理 • DDR 是直接将X线图像变成电信号，再转换为数字图像； • IDR 是先从X－TV或X线胶片上获得模拟图像，再转换成 数字图像； • DF 是先从X－TV获得模拟视频信号，再经A/D转换后， 输入计算机处理，形成高质量的数字图像（25帧/秒）
不同数字成像方式与x线束 X线管 准直器 X线束 被摄 对象 FA8818124 探测器 (1)帷形成像 (2》扇形束扫描投影 (3)点束扫描 图11-1X线束形状与成像方式
不同数字成像方式与x线束
数字影像和胶片影像的不同 A B 胶片乳胶 X-rays 闪烁晶体 X-rays 闪烁晶体屏 层 屏 潜影 可见光到电荷的转化 胶片 潜影 X射线到可见光的转化 片基 模拟数字转换 曝光胶片 显影的胶片 影像处理 Developer Fixer Wash Dry 胶片处理： 数字锋锈 数字黄 化学方法
数字影像和胶片影像的不同 胶片乳胶 层 胶片 片基 潜影 曝光胶片 X射线到可见光的转化 闪烁晶体 屏 显影的胶片 胶片处理： 化学方法 数字像素 阵列 数字影 像 影像处理 模拟数字转换 潜影 可见光到电荷的转化 闪烁晶体屏
