第四章 医学超声脉冲回波技术总论 医学影像学院影像设备教研室
第四章 医学超声脉冲回波技术总论 医学影像学院影像设备教研室
主要内容 >脉冲回声技术原理 >超声诊断仪的设计参数 >显示器
主要内容 脉冲回声技术原理 超声诊断仪的设计参数 显示器
引言 超声诊断主要应用超声的良好指向性和与光相 似的反射、散射、衰减及多普勒(Doppler)效应等 物理特性，利用其不同的物理参数，使用不同类型 的超声诊断仪器，采用各种扫查方法，将超声发射 到人体内，并在组织中传播，当正常组织或病理组 织的声阻抗有一定差异时，它们组成的界面就会发 生反射和散射，再将此回声信号接收，加以检波等 处理后，显示为波形、曲线或图像等
引 言 超声诊断主要应用超声的良好指向性和与光相 似的反射、散射、衰减及多普勒（Doppler）效应等 物理特性，利用其不同的物理参数，使用不同类型 的超声诊断仪器，采用各种扫查方法，将超声发射 到人体内，并在组织中传播，当正常组织或病理组 织的声阻抗有一定差异时，它们组成的界面就会发 生反射和散射，再将此回声信号接收，加以检波等 处理后，显示为波形、曲线或图像等

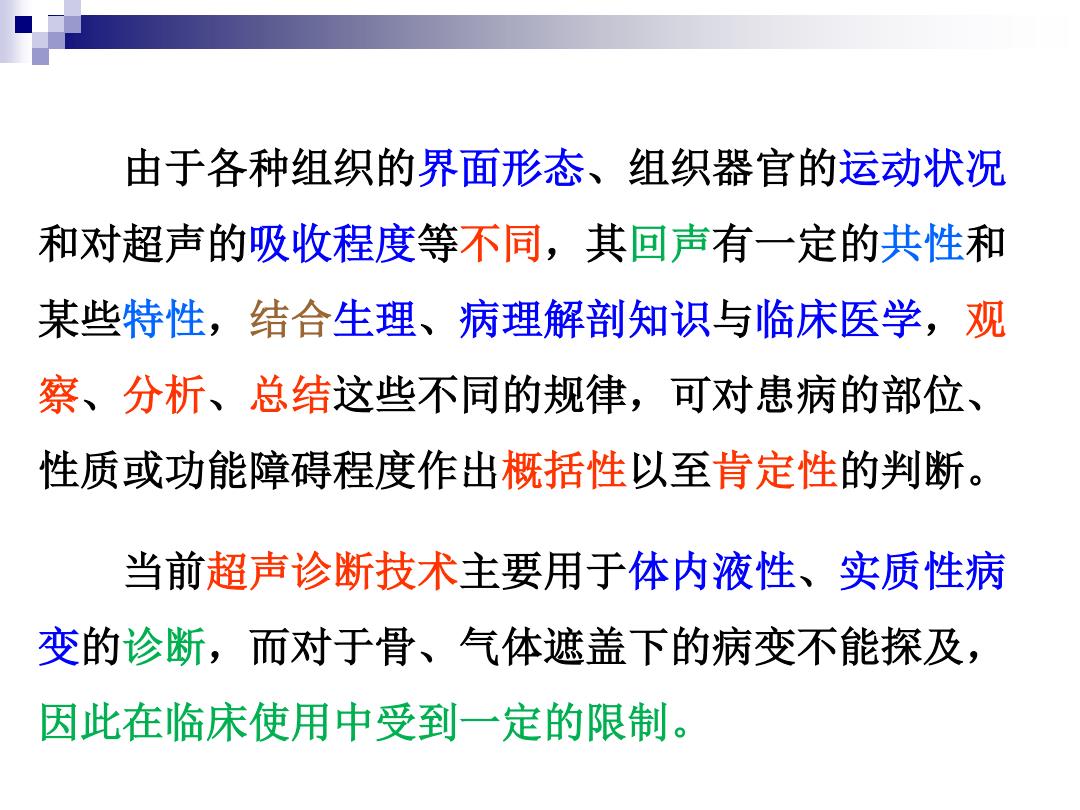

由于各种组织的界面形态、组织器官的运动状况 和对超声的吸收程度等不同，其回声有一定的共性和 某些特性，结合生理、病理解剖知识与临床医学，观 察、分析、总结这些不同的规律，可对患病的部位、 性质或功能障碍程度作出概括性以至肯定性的判断。 当前超声诊断技术主要用于体内液性、实质性病 变的诊断，而对于骨、气体遮盖下的病变不能探及， 因此在临床使用中受到一定的限制
由于各种组织的界面形态、组织器官的运动状况 和对超声的吸收程度等不同，其回声有一定的共性和 某些特性，结合生理、病理解剖知识与临床医学，观 察、分析、总结这些不同的规律，可对患病的部位、 性质或功能障碍程度作出概括性以至肯定性的判断。 当前超声诊断技术主要用于体内液性、实质性病 变的诊断，而对于骨、气体遮盖下的病变不能探及， 因此在临床使用中受到一定的限制
§1基本原理 界面I界面Ⅱ 2 3 人体组织、脏器具有不同 c和Z,在界面上会反射超声波 a】 。但界面两边介质的声学差异 并不大，大部分超声能量穿过 界面继续向前传播，当遇到第 二界面时又产生回波，仍有很 大部分超声能量穿过第二界面 继续前进。 d 脉冲回波法 脉冲回波成像的基本原理
§1 基本原理 人体组织、脏器具有不同 c和Z，在界面上会反射超声波 。但界面两边介质的声学差异 并不大，大部分超声能量穿过 界面继续向前传播，当遇到第 二界面时又产生回波，仍有很 大部分超声能量穿过第二界面 继续前进。 • 脉冲回波法
