第二节影像增强器 (Image intensifier,1.I) "是X-V重要部件，将亮度较低的可见光图像放大上万倍，变成 亮度较高的白光能看见的可见光图像. 由增强管，壳体，高压电源三部分组成。 ■增强管由输入屏、闪烁体、光电阴极、倍增电极、输出屏、输 出窗和管壳几部分构成。 光电阴极 慢极 阳极 输入窗 出窗 園 碘化绝 输出荧光屏 小高压电源 管光 图103L.【的结构示意图 图104增强管的结构示意图
第二节 影像增强器 (Image intensifier，I.I) 是X-TV重要部件，将亮度较低的可见光图像放大上万倍，变成 亮度较高的白光能看见的可见光图像. I.I由增强管，壳体，高压电源三部分组成。 增强管由输入屏、闪烁体、光电阴极、倍增电极、输出屏、输 出窗和管壳几部分构成
影像增强器工作原理与性能 工作原理： 视野15-35CM(6”-14”) 光电阴极 可变视野 转换系数GX:输出屏亮 度cdm2与输入屏接受X X线 荧光图像 线剂量率mR/s之比。 分辩力Resolution:衡 量增强管分辩细节能力， LP/CM 55 对比度(Contrast):描 述增强管输出影像反差 AC 220V 强弱的物理量最高亮度 LX与暗点LX之比。 图105L,1的工作原理示意图
影像增强器工作原理与性能 工作原理: 视野15-35CM(6〞-14〞) 可变视野 转换系数GX：输出屏亮 度cd/m2与输入屏接受X 线剂量率mR/s之比。 分辩力Resolution ：衡 量增强管分辩细节能力， LP/CM 对比度(Contrast)：描 述增强管输出影像反差 强弱的物理量最高亮度 LX与暗点LX之比
影像增强管维护保养 不透视时，工作状态的影增强 管避免强光照射 转换系数 () 不允许强X线或强光源从光学 100 统进入增强管的输出屏。 90 对磁场较敏感，出现散焦、清 80 晰度下降。 70 使用寿命与使用时间和X线剂 60 大小关系较大。 50 40 30 2000 4000 6000 8000 利量（伦琴） 70%R 70%t 图10-6 增强餐的寿面特性曲线 YT60R min
影像增强管维护保养 不透视时，工作状态的影增强 管避免强光照射 不允许强X线或强光源从光学系 统进入增强管的输出屏。 对磁场较敏感，出现散焦、清 晰度下降。 使用寿命与使用时间和X线剂量 大小关系较大。 70 min 70％R ％t ＝ YT60R 70 min 70％R ％t ＝ YT60R

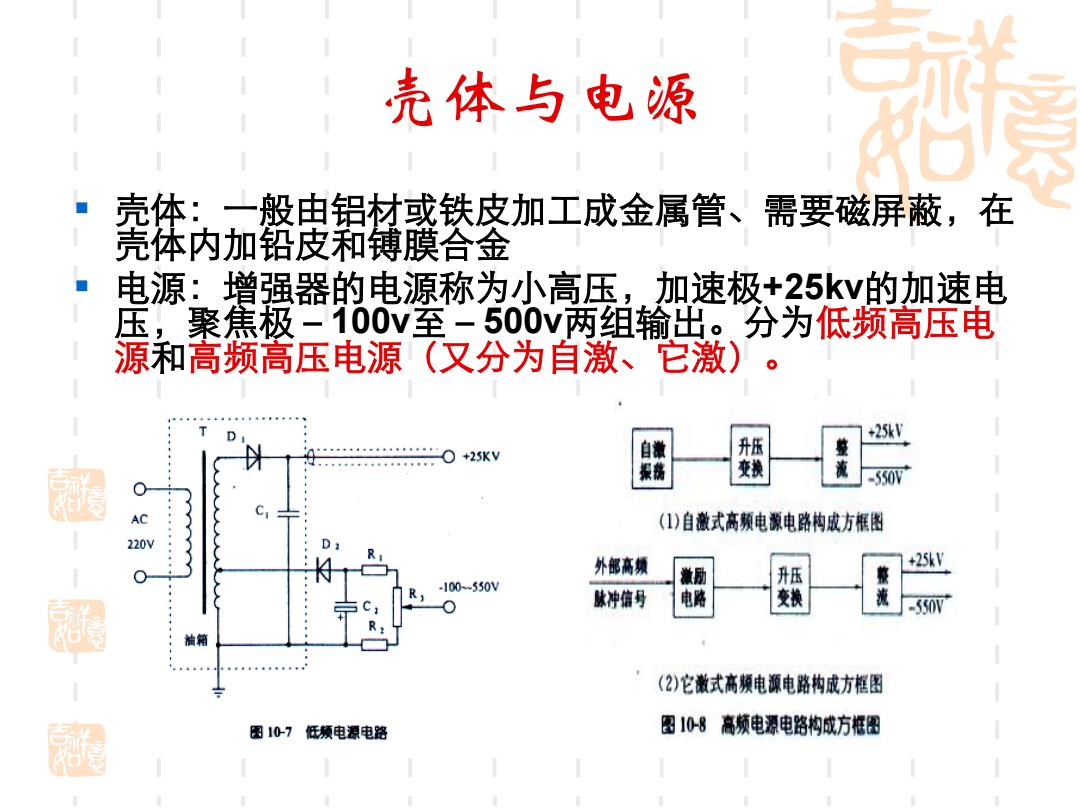

壳体与电源 铢内加器虔铺廣饕空 般由铝材或铁皮加工成金属管、需要磁屏蔽，在 电源：增强器的电源称为小高压，加速极+25k的加速电 压，聚焦极-100V至-500v两组输出。分为低频高压电 源和高频高压电源（又分为自激、它激） +25V 。。卡+。”4中中44”8日9”年 +25KV 升压 变换 (1)自激式高频电源电路构成方框图 220W 外邮高须 +25V 升压 .100--550V 脉冲信号 电路 变换 (2)它嫩式高频电源电路构成方框图 图107低频电源电路 图108高频电源电路构成方框图
壳体与电源 壳体：一般由铝材或铁皮加工成金属管、需要磁屏蔽，在 壳体内加铅皮和镈膜合金 电源：增强器的电源称为小高压，加速极+25kv的加速电 压，聚焦极－100v至－500v两组输出。分为低频高压电 源和高频高压电源（又分为自激、它激）
常用(I,)电源实例 自激高压电源，Q1Q2是振荡管，(C1R3C2R4) T1是脉冲变压器 ◆ D3半波整流C4是滤波电容输出一550V D4-D8是倍压振流管5倍输出+25KV R AC 稳压 100V 电源 0 R C3-C 25w R .550V 園 图10-9 常用的1L.【电源
常用（I，I）电源实例 自激高压电源，Q1Q2是振荡管，（C1R3C2R4) T1是脉冲变压器 D3半波整流C4是滤波电容输出－550v D4-D8是倍压振流管5倍输出＋25KV
