■高压 低压 20 了了分4粤警 17 16 14 13 12 图13-4博世公司高压共轨式柴油喷射系统的组成 1共轨油压传感器：2-共轨：3-限压阀：4-流量限制阀：5-低压回油管：6-电控喷油器：7-空气流量传感器：8-进气温度传 感器：9冷却液温度传感器；10-大气压力传感器；11增压压力传感器：12-加速踏板位置传感器：13-凸轮轴位置传感 器；14-曲轴位置传感器：15-ECU;16-压力控制阀PCV;17-高压泵（带供油切断电磁阀）；18-燃油细滤器；19-燃油箱；20 燃油粗滤器；21-电动燃油泵
主讲：丘德龙
(会 回油管 输油管 10 图13-5博世公司高压共轨式柴油喷射系统控制部件的安装位置 1空气滤清器：2-空气质量流量计：3-ECU;4-高压油泵：5-加速踏板位置传感器：6-细滤器：7-冷却液温度传感器：8曲轴 位置传感器；9-电控喷油器；10-公共油轨 主进丘德龙列
主讲：丘德龙
接喷油器线束 轨压传感器 曲轴转速传感器 油量计量阀 进气压力温度传感器 主进丘德龙
主讲：丘德龙

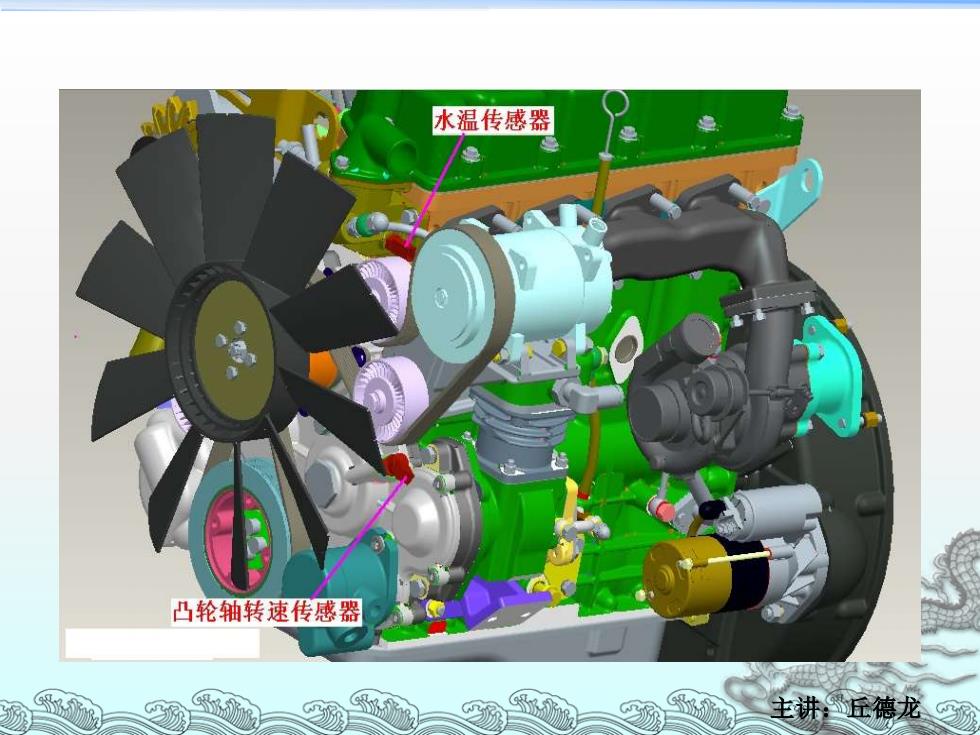

水温传感器 2 凸轮轴转速传感器 主进匠德龙四列
主讲：丘德龙
曲轴转速 传感器 飞轮信 号齿 主讲丘德龙
主讲：丘德龙
