第14章通信网 14.2.2电话网中的交换 ◆电路转接方法：用于早期的电话网 ▣双向交换矩阵 用户1 用户2 不适宜用于数字电路 用户3 ▣单向交换矩阵 用户4 用户5 用户1 用户6 用户2 用户3 用户7 入用户4 用户8 线。 用户9 用户7 用户8 和双向交换矩阵相比，这种 用户9 单向交换矩阵中的开关数目 用用用用用用用用用 户户户户户户户户户 要加倍。 (出线) 11
11 第14章 通信网 ◼ 14.2.2电话网中的交换 ◆ 电路转接方法：用于早期的电话网 双向交换矩阵 不适宜用于数字电路 单向交换矩阵 和双向交换矩阵相比，这种 单向交换矩阵中的开关数目 要加倍。 用户2 用户4 用户6 用户8 用户1 用户3 用户5 用户7 用户9 用户2 用户4 用户6 用户8 用户1 用户3 用户5 用户7 用户9 用 户 3 用 户 1 用 户 2 用 户 4 用 户 5 用 户 6 用 户 7 用 户 8 用 户 9 （ 入 线 ） （出线）
第14章通信网 时分数字交换技术 ◆ 。由于数字通信技术的发展，在交换设备中目前一般采用 时分数字交换技术。这时，被交换的信号是数字信号。 。若由用户线路输入的是模拟信号，则首先应将其数字化， 再进行交换。交换后，再经过数/模变换，变成模拟信号 送回用户。 。在数字交换设备中，均采用时分复用PCM体制。这样 只需将分配给各用户的时隙位置搬移，即可达到交换的 目的。时隙的搬移，虽然在原理上可以用时延的方法实 现，但是在实际中时隙交换器通常是用随机存储器(RAM) 完成的。 ◆上述两种方法中，前者用开关矩阵实现交换的方法常称 为空分交换，后者则称为时分交换。空分交换时刻保持 连接通信两端用户的线路处于持续接通状态。时分交换 则不然。 12
12 第14章 通信网 ◆ 时分数字交换技术 由于数字通信技术的发展，在交换设备中目前一般采用 时分数字交换技术。这时，被交换的信号是数字信号。 若由用户线路输入的是模拟信号，则首先应将其数字化， 再进行交换。交换后，再经过数/模变换，变成模拟信号 送回用户。 在数字交换设备中，均采用时分复用PCM体制。这样， 只需将分配给各用户的时隙位置搬移，即可达到交换的 目的。时隙的搬移，虽然在原理上可以用时延的方法实 现，但是在实际中时隙交换器通常是用随机存储器(RAM) 完成的 。 ◆ 上述两种方法中，前者用开关矩阵实现交换的方法常称 为空分交换，后者则称为时分交换。空分交换时刻保持 连接通信两端用户的线路处于持续接通状态。时分交换 则不然

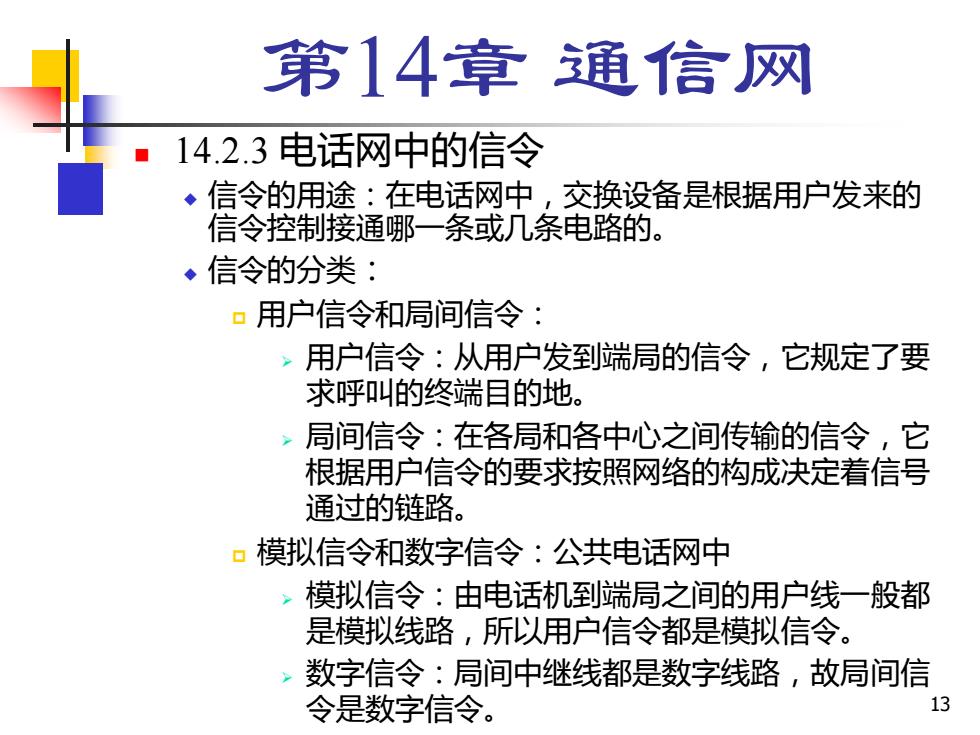

第14章通信网 14.2.3电话网中的信令 ◆信令的用途：在电话网中，交换设备是根据用户发来的 信令控制接通哪一条或几条电路的。 ◆信令的分类： ▣用户信令和局间信令： 用户信令：从用户发到端局的信令，它规定了要 求呼叫的终端目的地。 局间信令：在各局和各中心之间传输的信令，它 根据用户信令的要求按照网络的构成决定着信号 通过的链路。 ▣模拟信令和数字信令：公共电话网中 模拟信令：由电话机到端局之间的用户线一般都 是模拟线路，所以用户信令都是模拟信令。 数字信令：局间中继线都是数字线路，故局间信 令是数字信令。 13
13 第14章 通信网 ◼ 14.2.3 电话网中的信令 ◆ 信令的用途：在电话网中，交换设备是根据用户发来的 信令控制接通哪一条或几条电路的。 ◆ 信令的分类： 用户信令和局间信令： ➢ 用户信令：从用户发到端局的信令，它规定了要 求呼叫的终端目的地。 ➢ 局间信令：在各局和各中心之间传输的信令，它 根据用户信令的要求按照网络的构成决定着信号 通过的链路。 模拟信令和数字信令：公共电话网中 ➢ 模拟信令：由电话机到端局之间的用户线一般都 是模拟线路，所以用户信令都是模拟信令。 ➢ 数字信令：局间中继线都是数字线路，故局间信 令是数字信令

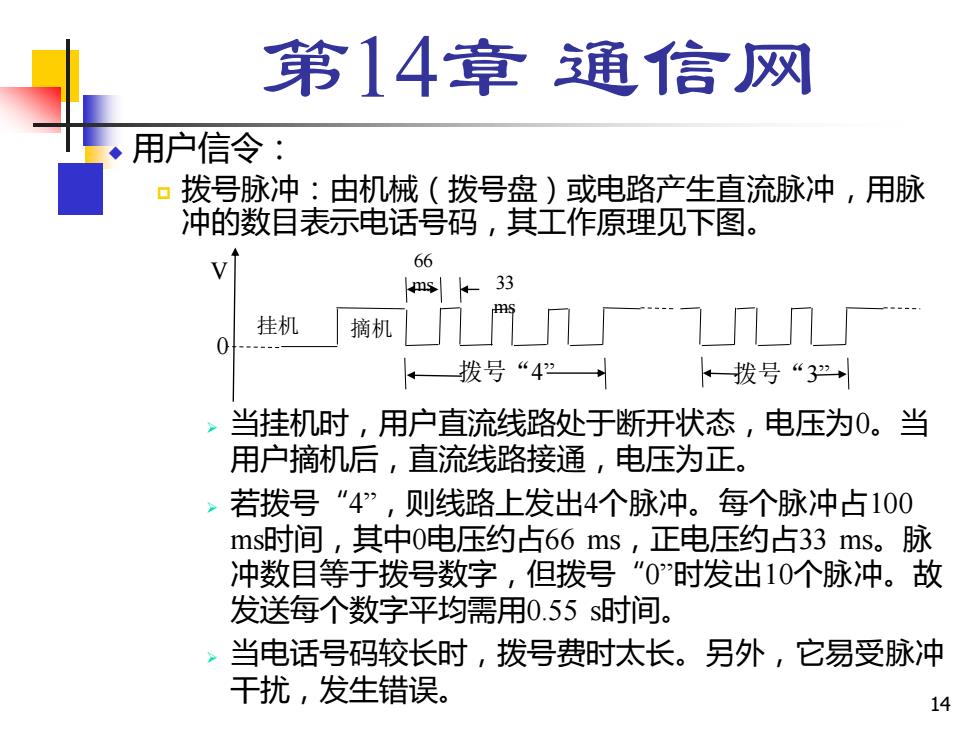

第14章通信网 用户信令： ▣拨号脉冲：由机械（拨号盘）或电路产生直流脉冲，用脉 冲的数目表示电话号码，其工作原理见下图。 66 ms← 33 挂机 摘机 0 、拨号“4 拨号“3” 当挂机时，用户直流线路处于断开状态，电压为0。当 用户摘机后，直流线路接通，电压为正。 ,若拨号“4”，则线路上发出4个脉冲。每个脉冲占100 ms时间，其中0电压约占66ms,正电压约占33ms。脉 冲数目等于拔拨号数字，但拨号“0时发出10个脉冲。故 发送每个数字平均需用0.55s时间。 当电话号码较长时，拨号费时太长。另外，它易受脉冲 干扰，发生错误。 14
14 第14章 通信网 ◆ 用户信令： 拨号脉冲：由机械（拨号盘）或电路产生直流脉冲，用脉 冲的数目表示电话号码，其工作原理见下图。 ➢ 当挂机时，用户直流线路处于断开状态，电压为0。当 用户摘机后，直流线路接通，电压为正。 ➢ 若拨号“4”，则线路上发出4个脉冲。每个脉冲占100 ms时间，其中0电压约占66 ms，正电压约占33 ms。脉 冲数目等于拨号数字，但拨号“0”时发出10个脉冲。故 发送每个数字平均需用0.55 s时间。 ➢ 当电话号码较长时，拨号费时太长。另外，它易受脉冲 干扰，发生错误。 66 ms 33 ms 挂机 摘机 拨号“4” 拨号“3” 0 V
第14章通信网 a双音多频(DTMF)信令： ,DTMF信令是从8个不同频率的单音中选取两个表示1位 数字，见下表。它共有16组频率组合可用。 1209Hz 1336Hz 1477Hz 1633Hz 697Hz 2 3 备用 770Hz 4 5 6 备用 852Hz 7 8 9 备用 941Hz 0 # 备用 由于用DTMF发送每位数字仅需约0.08s的时间（包括 数字间隔时间)，速度较快。 15
15 第14章 通信网 双音多频(DTMF)信令： ➢ DTMF信令是从8个不同频率的单音中选取两个表示1位 数字，见下表。它共有16组频率组合可用。 ➢ 由于用DTMF发送每位数字仅需约0.08 s的时间（包括 数字间隔时间），速度较快。 1209 Hz 1336 Hz 1477 Hz 1633 Hz 697 Hz 1 2 3 备用 770 Hz 4 5 6 备用 852 Hz 7 8 9 备用 941 Hz * 0 # 备用
