第14章通信网 14.2电话网 ·14.2.1电话网的结构 ◆组成：由终端设备（电话机）、传输线路和交换设 备组成。 ◆分类： 口专用交换电话网 口公共交换电话网(PSTN) ·下面以公共网为例，介绍其结构和功能。 6
6 第14章 通信网 ⚫ 14.2 电话网 ◼ 14.2.1电话网的结构 ◆ 组成：由终端设备（电话机）、传输线路和交换设 备组成。 ◆ 分类： 专用交换电话网 公共交换电话网(PSTN) 下面以公共网为例，介绍其结构和功能
第14章通信网 PSTN的拓扑结构示意图 国际电路 国际长途网 ○国际局 ☆ ☐C2 国内长途网 口 C3 △c4 ○ 端局 本地网 ⊙汇接局 电话机 中继线 用户线
7 第14章 通信网 ◼ PSTN的拓扑结构示意图 国际电路 用户线 中继线 国际局 C1 C2 C3 C4 端局 汇接局 电话机 本地网 国内长途网 国际长途网
第14章通信网 ◆本地电话网： 。是指在一个统一号码长度的编号区内，由电话机、用户 线、用户端局（简称端局）、汇接局、局间中继线和长 话市话中继线组成的电话网。 。各用户的电话机经过用户线接到端局。在一个端局内的 线路一般构成星形网。在端局中的用户交换机用于按照 呼叫用户的信令连接被呼叫用户。 。汇接局侧汇聚各端局的连接，并与其他汇接局连接。各 端局和汇接局之间用局间中继线连接。 。长话-市话中继线则用于将本地电话网和国内长途电话网 相连接。中继线一般是大容量电缆，用于传输时分复用 PCM信号。 8
8 第14章 通信网 ◆ 本地电话网： 是指在一个统一号码长度的编号区内，由电话机、用户 线、用户端局（简称端局）、汇接局、局间中继线和长 话-市话中继线组成的电话网。 各用户的电话机经过用户线接到端局。在一个端局内的 线路一般构成星形网。在端局中的用户交换机用于按照 呼叫用户的信令连接被呼叫用户。 汇接局则汇聚各端局的连接，并与其他汇接局连接。各 端局和汇接局之间用局间中继线连接。 长话-市话中继线则用于将本地电话网和国内长途电话网 相连接。中继线一般是大容量电缆，用于传输时分复用 PCM信号

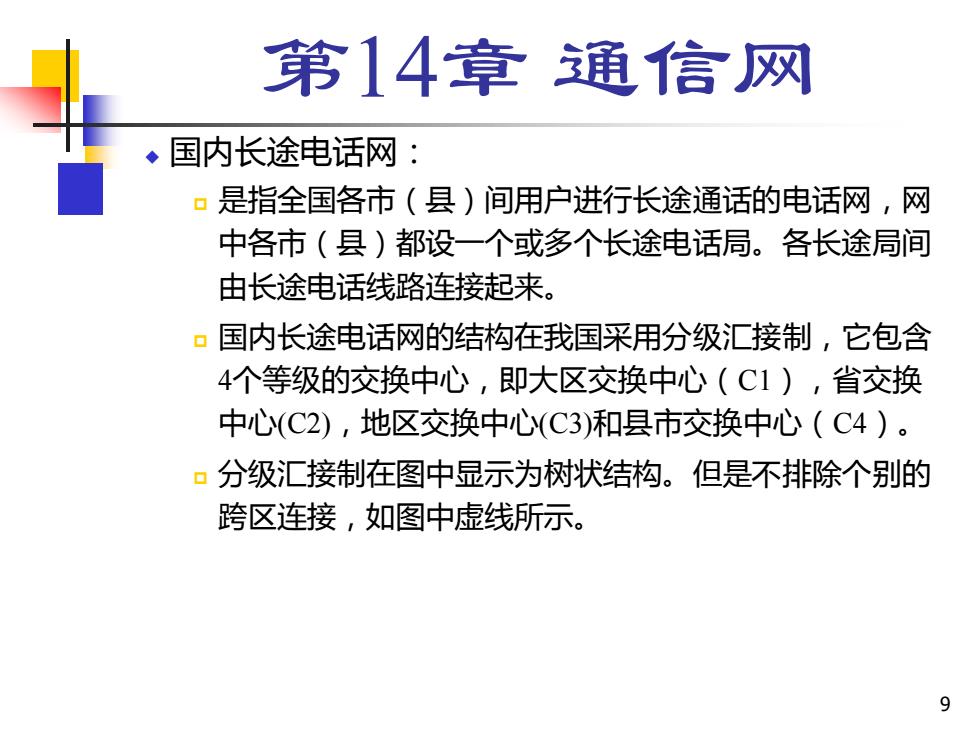

第14章通信网 国内长途电话网： 。是指全国各市（县）间用户进行长途通话的电话网，网 中各市（县）都设一个或多个长途电话局。各长途局间 由长途电话线路连接起来。 ·国内长途电话网的结构在我国采用分级汇接制，它包含 4个等级的交换中心，即大区交换中心(C1),省交换 中心(C2),地区交换中心(C3)和县市交换中心(C4)。 口分级汇接制在图中显示为树状结构。但是不排除个别的 跨区连接，如图中虚线所示。 9
9 第14章 通信网 ◆ 国内长途电话网： 是指全国各市（县）间用户进行长途通话的电话网，网 中各市（县）都设一个或多个长途电话局。各长途局间 由长途电话线路连接起来。 国内长途电话网的结构在我国采用分级汇接制，它包含 4个等级的交换中心，即大区交换中心（C1），省交换 中心(C2)，地区交换中心(C3)和县市交换中心（C4）。 分级汇接制在图中显示为树状结构。但是不排除个别的 跨区连接，如图中虚线所示
第14章通信网 国际长途电话网： 口是指将世界各国的电话网相互连接起来进行国际通话的 电话网。 口为此，每个国家都需设有一个或几个国际电话局。国际 长途通话实际上需要经过通话双方国内电话网和国际电 话局，以及国际电路等几部分进行的。 10
10 第14章 通信网 ◆ 国际长途电话网： 是指将世界各国的电话网相互连接起来进行国际通话的 电话网。 为此，每个国家都需设有一个或几个国际电话局。国际 长途通话实际上需要经过通话双方国内电话网和国际电 话局，以及国际电路等几部分进行的
