第14章通信网 ◆局间信令： a随路信令(CAS): ,是指信令和用户信息（语音）在同一信道中传输的 信令。 ,R2信令是一种基于E-1时分复用系统的随路信令。在 E-1系统中时隙TS16被预留用来传递这种信令。 o共路信令(CCS): ,将呼叫控制信息和其他业务信息通过一个独立的信 令网络传输。 SS7信令为一种共路信令。它比2信令更高效，更 可靠。SS7信令的标准化程度要比R2信令好。 16
16 第14章 通信网 ◆ 局间信令： 随路信令(CAS) ： ➢ 是指信令和用户信息（语音）在同一信道中传输的 信令。 ➢ R2信令是一种基于E-1时分复用系统的随路信令。在 E-1系统中时隙TS16被预留用来传递这种信令。 共路信令(CCS) ： ➢ 将呼叫控制信息和其他业务信息通过一个独立的信 令网络传输。 ➢ SS7信令为一种共路信令 。它比R2信令更高效，更 可靠。SS7信令的标准化程度要比R2信令好

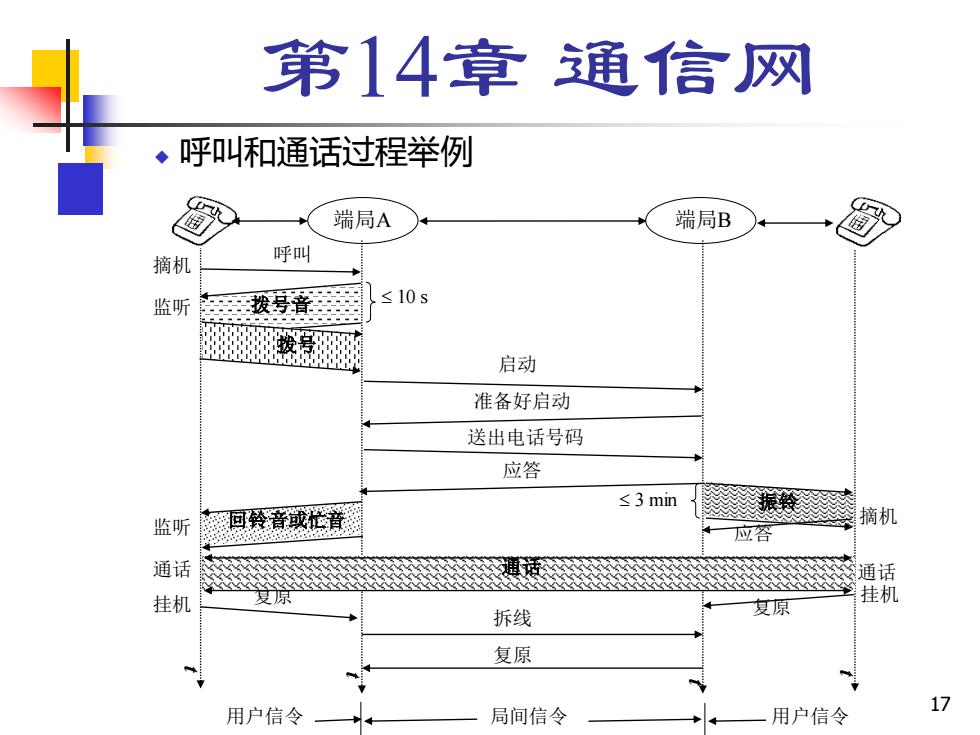

第14章通信网 ◆呼叫和通话过程举例 端局A 端局B 摘机 呼叫 监听 ≤10s 启动 准备好启动 送出电话号码 应答 ≤3mn 监听 摘机 应答 通话 通话 挂机 挂机 拆线 复原 复原 用户信令 局间信令 用户信令 17
17 第14章 通信网 ◆ 呼叫和通话过程举例 应答 复原 启动 拆线 复原 用户信令 局间信令 用户信令 呼叫 复原 拨号音 拨号 准备好启动 送出电话号码 应答 振铃 回铃音或忙音 摘机 监听 挂机 监听 通话 摘机 挂机 通话 通话 t t t t 10 s 3 min 端局A 端局B
第14章通信网 14.2.4电话网的性能指标 ◆话务量： 。电话网中负担的业务量多少由话务量衡量，它分为 ,流入话务量A:其定义是单位时间(1h)内平均 呼叫次数和每次呼叫平均持续（占用线路）时间 h之积，即 A=λ.h (Erl) 式中，h的单位是h/次，的单位是次h,故A是无 量纲的。而A的单位则称为爱尔兰。 流入话务量表示每小时中平均线路占用时间。 ,成功话务量：成功话务量A的定义是单位时间 (1h)内呼叫成功次数和每次呼叫平均持续 (占用线路)时间h之积，即 Ao=toh (Erl) 18
18 第14章 通信网 ◼ 14.2.4 电话网的性能指标 ◆ 话务量： 电话网中负担的业务量多少由话务量衡量，它分为 ➢ 流入话务量A ：其定义是单位时间（1 h）内平均 呼叫次数和每次呼叫平均持续（占用线路）时间 h之积，即 式中，h 的单位是h/次，的单位是次/h，故A是无 量纲的。而A的单位则称为爱尔兰。 流入话务量表示每小时中平均线路占用时间。 ➢ 成功话务量：成功话务量A0的定义是单位时间 （1h）内呼叫成功次数0和每次呼叫平均持续 （占用线路）时间h之积，即 A= h (Erl) A = h (Erl) 0 0
第14章通信网 ◆呼损率 ·由于一般的通信网并不能保证所有呼叫都能够成功地被 转接到对方用户，所以必然会有少量的呼叫失败，即发 生“呼损”。 ▣呼损率则是指损失的话务量(A-A)与流入话务量A之比， 即 B=A-A=1- A ▣成功话务量和呼损率之间的关系为 A=A(1-B) 由上式可见，呼损率越小，成功话务量越大。 ◆一个电话网的流入话务量决定于客观需求，在设计电话网时 应该将流入话务量作为给定条件之一。呼损率和电话网的设 计能力有关，例如交换机和中继线等设备的容量都直接和呼 损率有关。设备容量越大，呼损率越小，但是投资和运行费 用也大。 19
19 第14章 通信网 ◆ 呼损率 由于一般的通信网并不能保证所有呼叫都能够成功地被 转接到对方用户，所以必然会有少量的呼叫失败，即发 生“呼损”。 呼损率则是指损失的话务量(A – A0 )与流入话务量A之比， 即 成功话务量和呼损率之间的关系为 由上式可见，呼损率越小，成功话务量越大。 ◆ 一个电话网的流入话务量决定于客观需求，在设计电话网时 应该将流入话务量作为给定条件之一。呼损率和电话网的设 计能力有关，例如交换机和中继线等设备的容量都直接和呼 损率有关。设备容量越大，呼损率越小，但是投资和运行费 用也大。 0 − 0 = − = A A A B (1 ) A0 = A − B
第14章通信网 14.3数据通信网 14.3.1概述 ◆数据通信网的分类 口按照覆盖范围区分： ,局域网：局域网的覆盖范围较小，一般在一幢建 筑物或一个庭院的范围。 城域网：城域网的覆盖范围为一个城市，一般约 在50km范围以内。 ,广域网：广域网的覆盖范围则可达几干干米。 ,个（人区）域网：近年来新出现的，它的覆盖范 围一般在一间室内；由于采用无线传输方式，所 以又称为无线个域网(WPAN)。 20
20 第14章 通信网 ⚫ 14.3 数据通信网 ◼ 14.3.1 概述 ◆ 数据通信网的分类 按照覆盖范围区分： ➢ 局域网：局域网的覆盖范围较小，一般在一幢建 筑物或一个庭院的范围。 ➢ 城域网：城域网的覆盖范围为一个城市，一般约 在50 km范围以内。 ➢ 广域网：广域网的覆盖范围则可达几千千米。 ➢ 个（人区）域网：近年来新出现的，它的覆盖范 围一般在一间室内；由于采用无线传输方式，所 以又称为无线个域网(WPAN)
