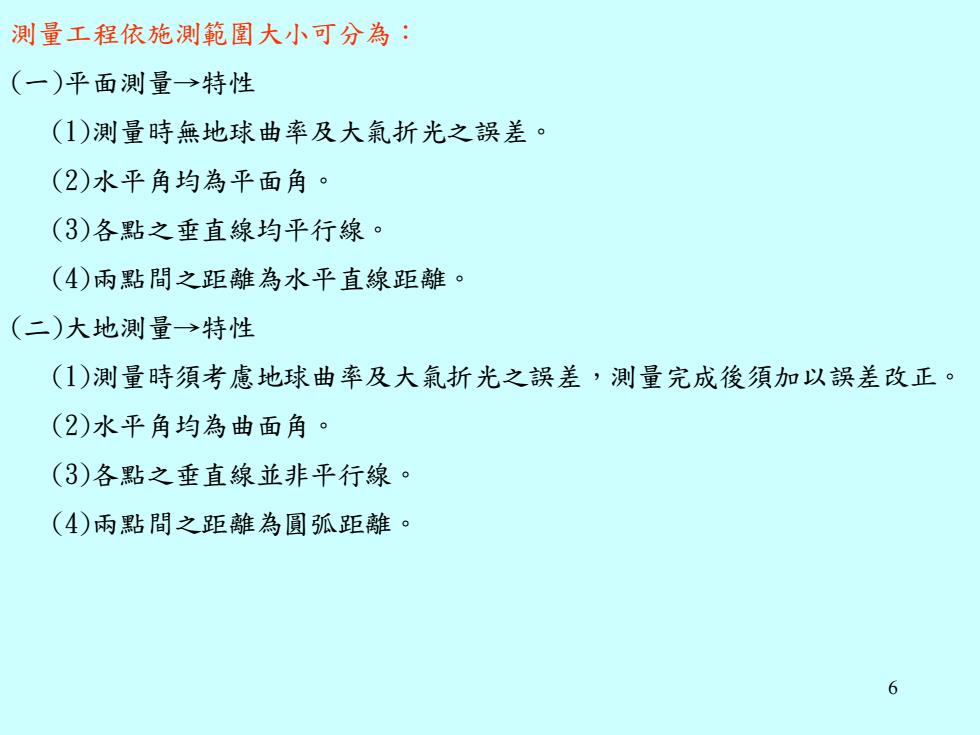

测量工程依施测範圍大小可分為 (一)平面测量→特性 ()测量時無地球曲率及大氣折光之誤差。 (2)水平角均為平面角。 (3)各點之垂直線均平行線· (4)兩點間之距離為水平直線距離· (二)大地測量→特性 (1)测量時須考慮地球曲率及大氣折光之誤差，测量完成後須加以誤差改正。 (2)水平角均為曲面角。 (3)各點之垂直線並非平行線 (4)兩點間之距離為圓弧距離。 6
6 測量工程依施測範圍大小可分為： (一)平面測量→特性 (1)測量時無地球曲率及大氣折光之誤差。 (2)水平角均為平面角。 (3)各點之垂直線均平行線。 (4)兩點間之距離為水平直線距離。 (二)大地測量→特性 (1)測量時須考慮地球曲率及大氣折光之誤差，測量完成後須加以誤差改正。 (2)水平角均為曲面角。 (3)各點之垂直線並非平行線。 (4)兩點間之距離為圓弧距離

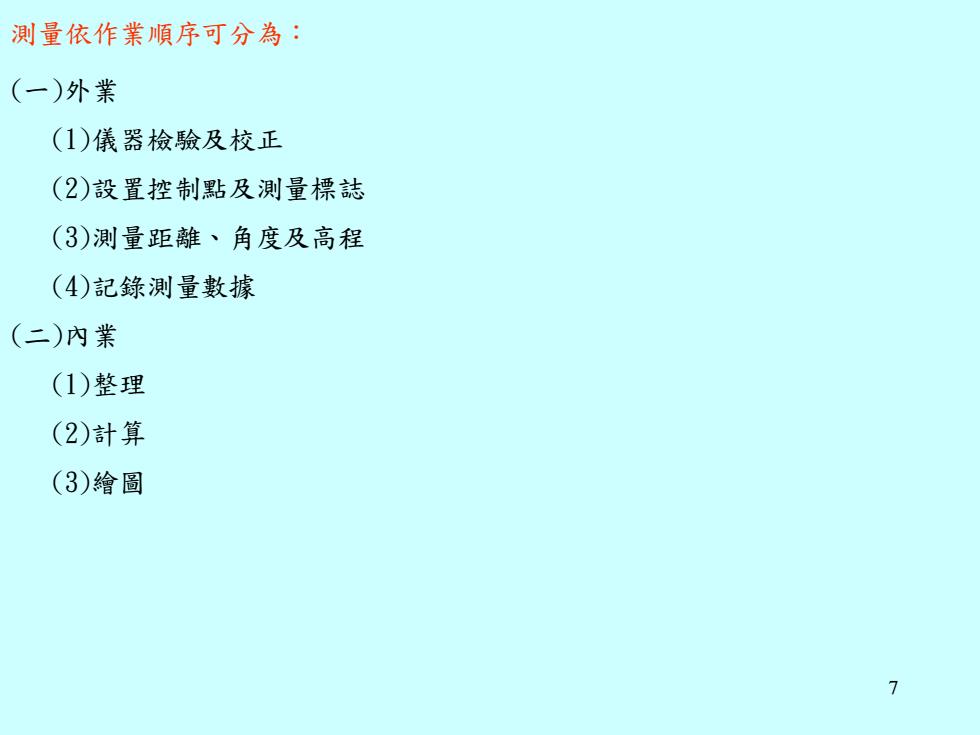

测量依作業順序可分為： (一)外業 (1)儀器檢驗及校正 (2)設置控制點及测量標誌 (3)測量距離、角度及高程 (4)記錄測量數據 (二)內業 (1)整理 (2)計算 (3)繪圖
7 測量依作業順序可分為： (一)外業 (1)儀器檢驗及校正 (2)設置控制點及測量標誌 (3)測量距離、角度及高程 (4)記錄測量數據 (二)內業 (1)整理 (2)計算 (3)繪圖

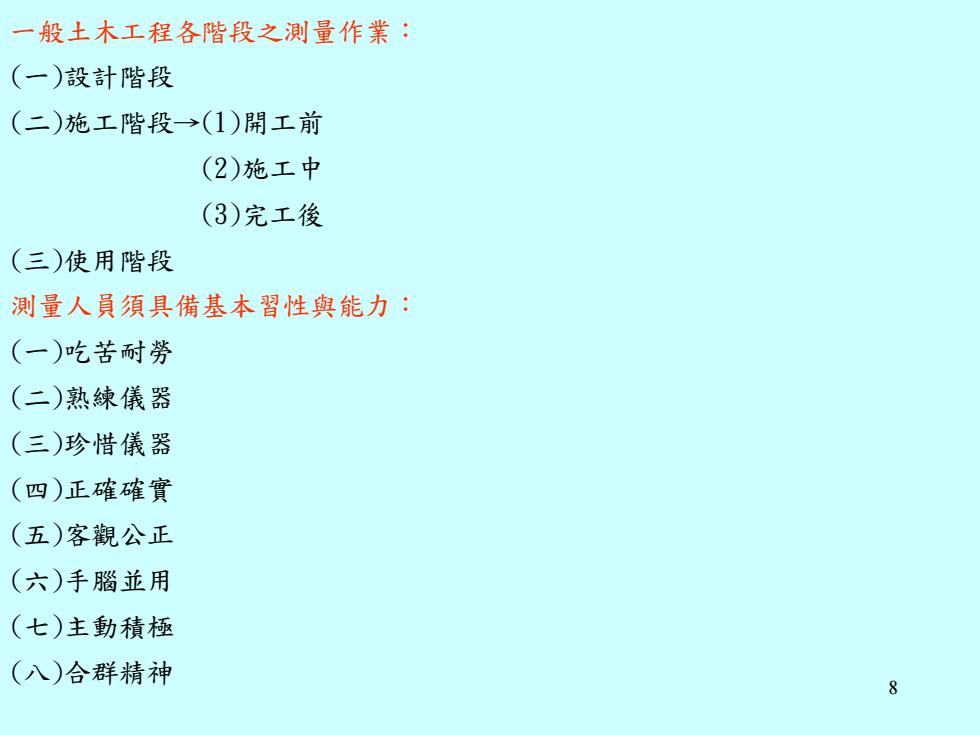

一般土木工程各階段之測量作業： (一)設計階段 (二)施工階段→(1)開工前 (2)施工中 (3)完工後 (三)使用階段 测量人員須具備基本習性與能力： (一)吃苦耐勞 (二)熟練儀器 (三)珍惜儀器 (四)正確確實 (五)客觀公正 (六)手腦並用 (七)主動積極 (八)合群精神 8
8 一般土木工程各階段之測量作業： (一)設計階段 (二)施工階段→(1)開工前 (2)施工中 (3)完工後 (三)使用階段 測量人員須具備基本習性與能力： (一)吃苦耐勞 (二)熟練儀器 (三)珍惜儀器 (四)正確確實 (五)客觀公正 (六)手腦並用 (七)主動積極 (八)合群精神

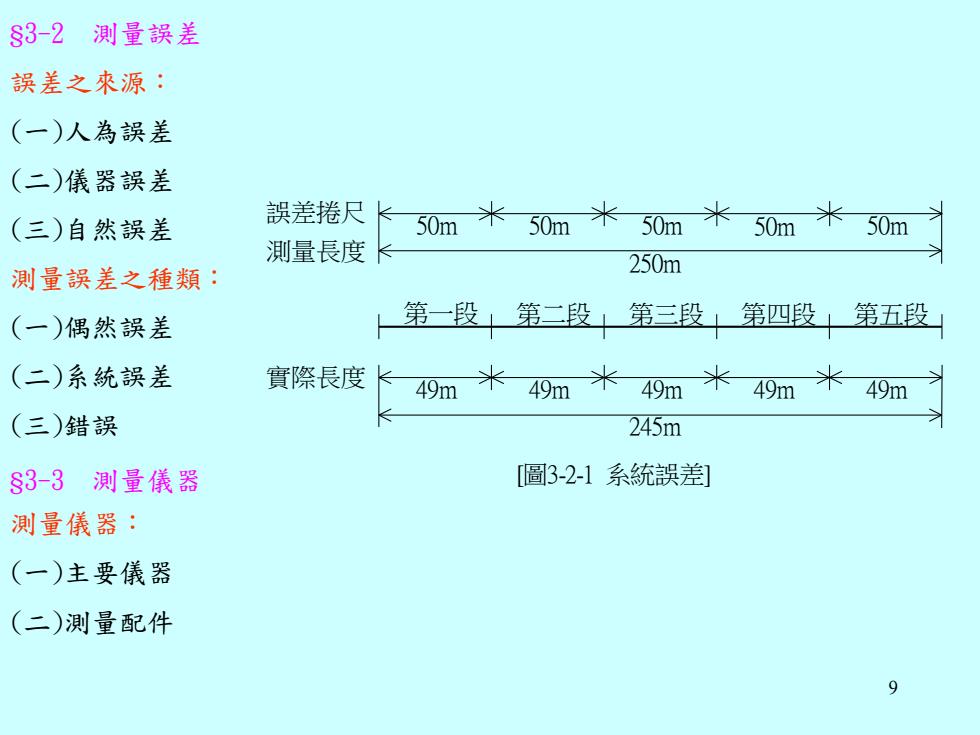

83-2·測量誤差 誤差之來源： (一)人為誤差 (二)儀器誤差 (三)自然誤差 誤差捲尺 50m 米50m米50m米50m米50m 測量長度 測量誤差之種類： 250m (一)偶然誤差 第一段」第二段」第三段」第四段」第五段 (二)系統誤差 實際長度 49m 米49m米49m米49m 米49m (三)錯誤 245m 83-3測量儀器 [圖3-2-1系統誤差] 測量儀器： (一)主要儀器 (二)测量配件 9
9 § 3 -2 測量誤差 誤差之來源： (一)人為誤差 (二)儀器誤差 (三)自然誤差 測量誤差之種類： (一)偶然誤差 (二)系統誤差 (三)錯誤 §3-3 測量儀器 測量儀器： (一)主要儀器 (二)測量配件 實際長度 測量長度 49m 49m 49m 49m 49m 50m 50m 50m 50m 50m 250m 245m 誤差捲尺 第一段 第二段 第三段 第四段 第五段 [圖3-2-1 系統誤差]
83-3-1平板儀 後覘板 前覘板 平板儀主要包括： (一)照準器 0 覘孔 (二)平板 水準尺 0 覘孔 0 wx.m3lhha 縮尺 平板儀测量之優點： 圖3-31照準器] (一)現場測繪，减少甚多內業工作。 (二)角度及距離均直接測繪於平板圖紙上，減少記錄之錯誤。 (三)直接測繪等高線，簡單又迅速。 (四)測量與繪圖同時進行，故無須繪製草圖。 (五)現場测繪，如有錯誤可立即修正。 (六)以交會法定點施测方便。 10
10 §3-3-1 平板儀 平板儀主要包括： (一)照準器 (二)平板 平板儀測量之優點： (一)現場測繪，減少甚多內業工作。 (二)角度及距離均直接測繪於平板圖紙上，減少記錄之錯誤。 (三)直接測繪等高線，簡單又迅速。 (四)測量與繪圖同時進行，故無須繪製草圖。 (五)現場測繪，如有錯誤可立即修正。 (六)以交會法定點施測方便。 縮尺 覘孔 水準尺 覘孔 [圖3-3-1 照準器] 前覘板 後覘板
