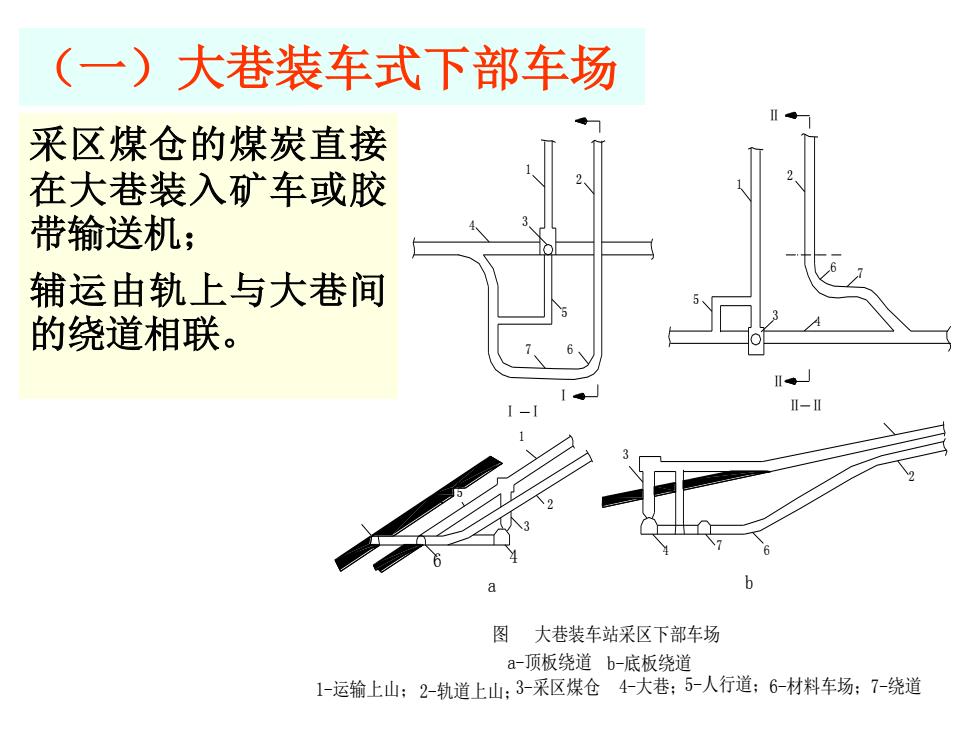

(一)大巷装车式下部车场 采区煤仓的煤炭直接 在大巷装入矿车或胶 带输送机； 辅运由轨上与大巷间 的绕道相联。 图大巷装车站采区下部车场 a-顶板绕道b-底板绕道 1-运输上山：2-轨道上山：3-采区煤仓4大巷；5-人行道；6-材料车场：7-绕道
（一）大巷装车式下部车场 4-大巷； 4 b-底板绕道 图 大巷装车站采区下部车场 1-运输上山；2-轨道上山； 6 5 3-采区煤仓 a-顶板绕道 4 a 3 2 3 4 7 6 Ⅰ Ⅰ 1 Ⅰ 3 5 1 2 2 5-人行道；6-材料车场； 7 b 6 7-绕道 Ⅱ Ⅱ Ⅱ 5 3 4 6 7 1 2 Ⅱ 采区煤仓的煤炭直接 在大巷装入矿车或胶 带输送机； 辅运由轨上与大巷间 的绕道相联

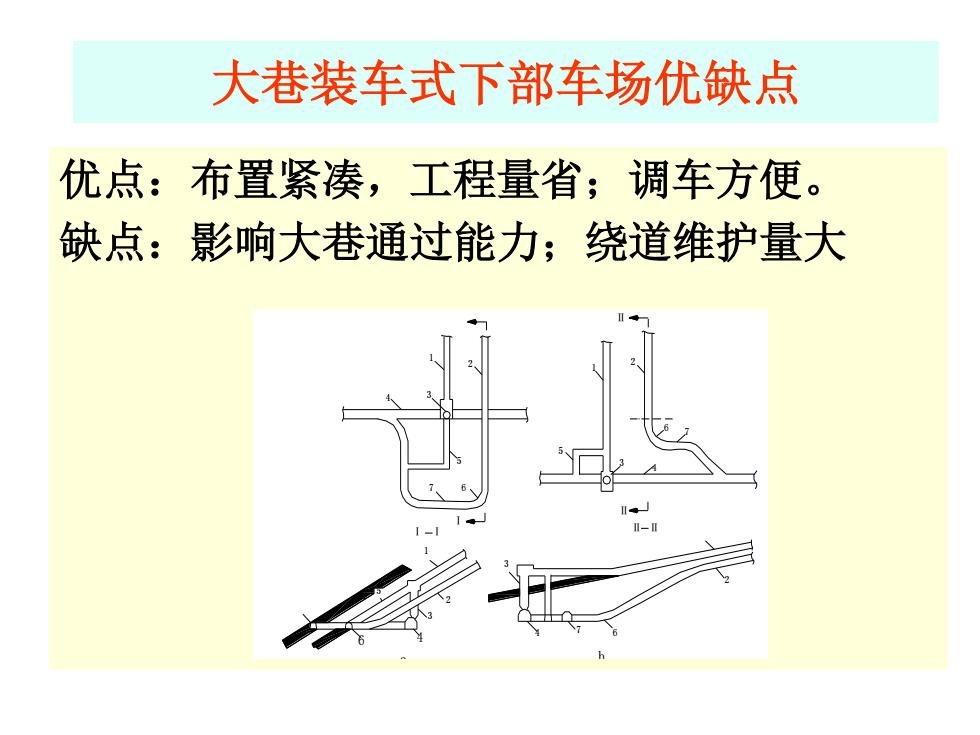

大巷装车式下部车场优缺点 优点：布置紧凑，工程量省；调车方便。 缺点：影响大巷通过能力；绕道维护量大
大巷装车式下部车场优缺点 优点：布置紧凑，工程量省；调车方便。 缺点：影响大巷通过能力；绕道维护量大 4-大巷； 4 b-底板绕道 图 大巷装车站采区下部车场 1-运输上山；2-轨道上山； 6 5 3-采区煤仓 a-顶板绕道 4 a 3 2 3 4 7 6 Ⅰ Ⅰ 1 Ⅰ 3 5 1 2 2 5-人行道；6-材料车场； 7 b 6 7-绕道 Ⅱ Ⅱ Ⅱ 5 3 4 6 7 1 2 Ⅱ

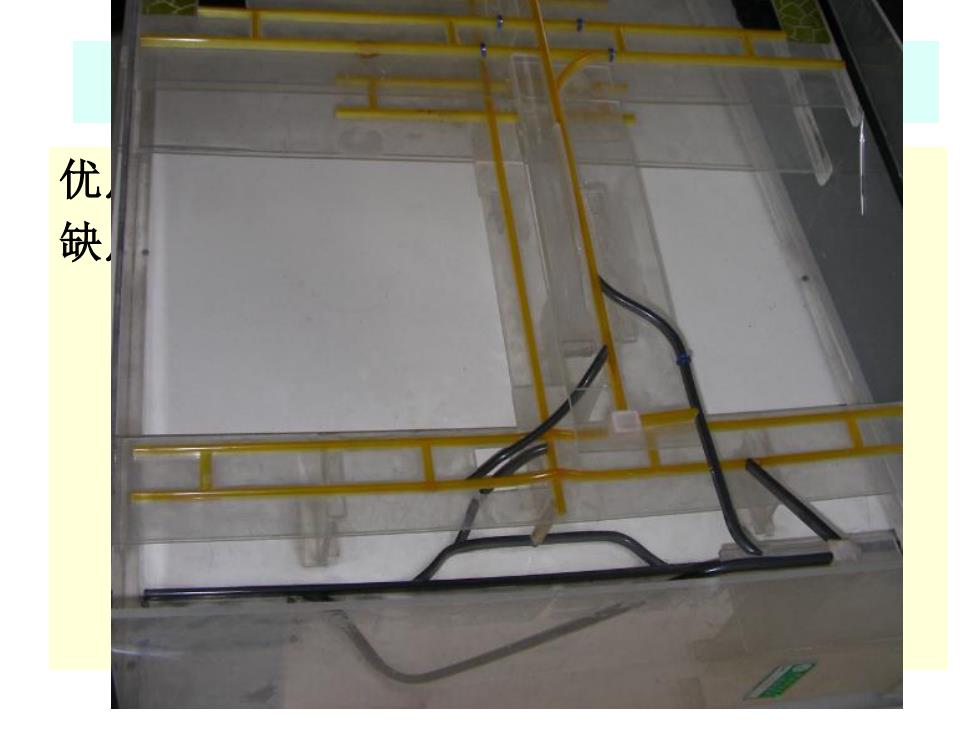

优缺
大巷装车式下部车场优缺点 优点：布置紧凑，工程量省；调车方便。 缺点：影响大巷通过能力；绕道维护量大
大巷装车式下部车场优缺点 优点：布置紧凑，工程量省；调车方便。 缺点：影响大巷通过能力；绕道维护量大

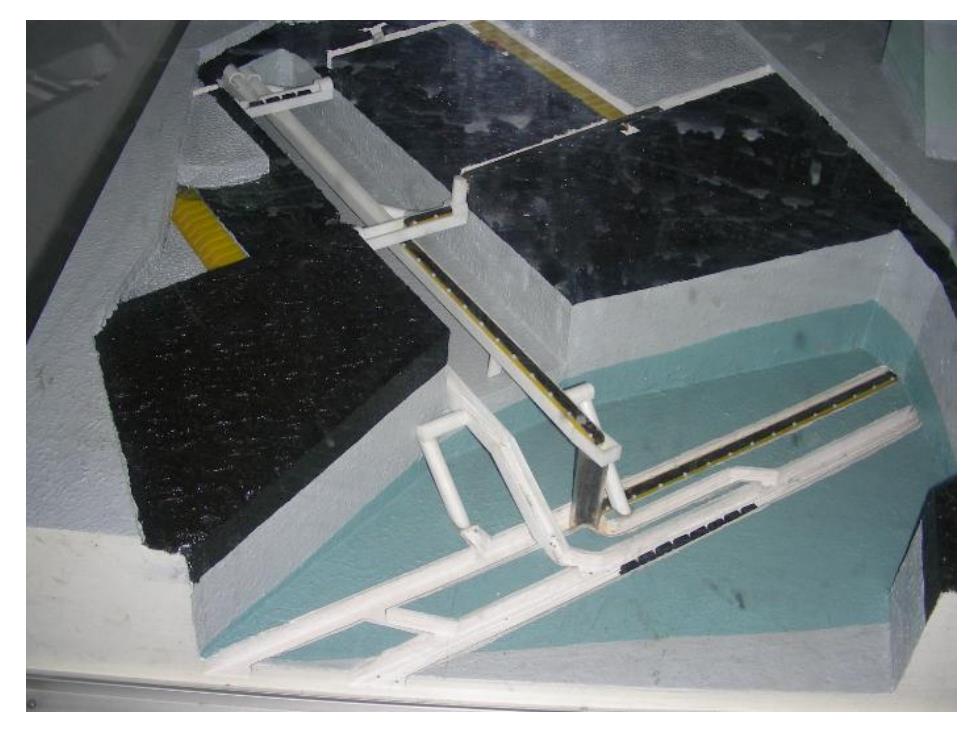

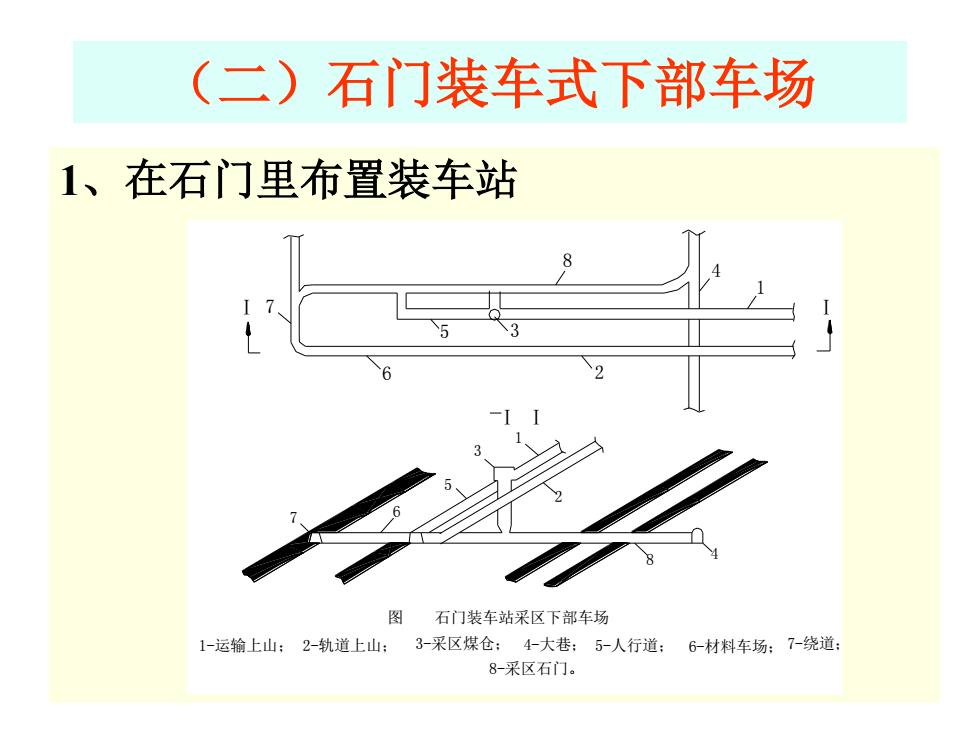

(二)石门装车式下部车场 1、在石门里布置装车站 图石门装车站采区下部车场 1-运输上山：2-轨道上山：3-采区煤仓：4大巷：5-人行道：6-材料车场：7-绕道： 8-采区石门
（二）石门装车式下部车场 1、在石门里布置装车站 3-采区煤仓； 图 石门装车站采区下部车场 1-运输上山； 7 2-轨道上山； 6 Ⅰ 7 6 6-材料车场； Ⅰ Ⅰ 8-采区石门。 4-大巷； 2 5 3 1 5-人行道； 8 5 3 8 2 7-绕道； 4 Ⅰ 4 1
