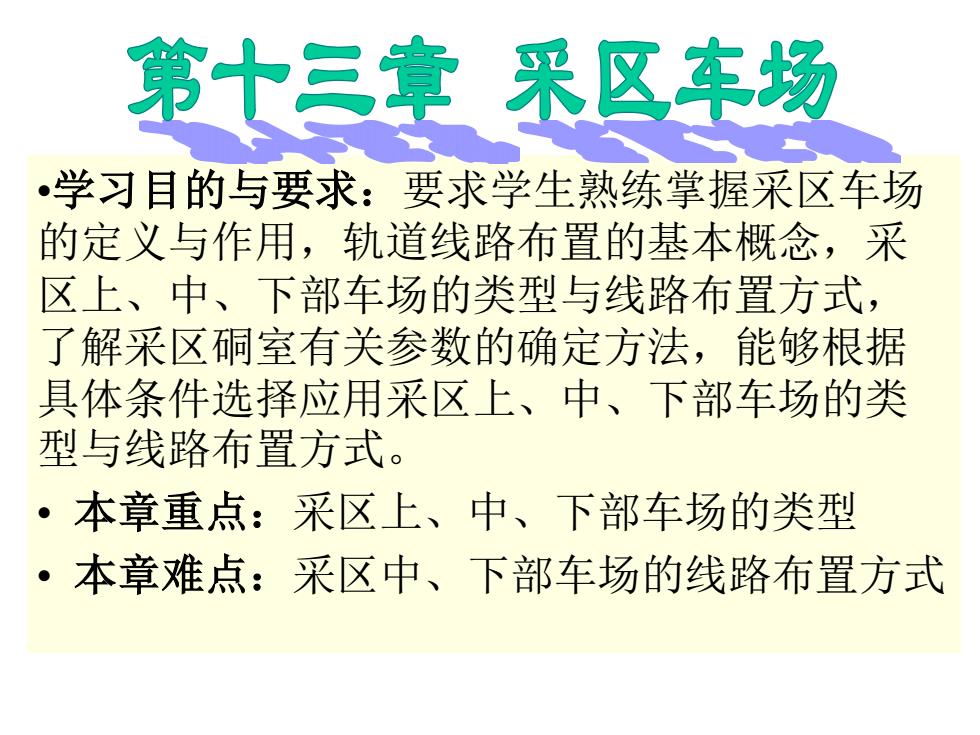

第十三章采区车场 •学习目的与要求：要求学生熟练掌握采区车场 的定义与作用，轨道线路布置的基本概念，采 区上、中、下部车场的类型与线路布置方式， 了解采区硐室有关参数的确定方法，能够根据 具体条件选择应用采区上、中、下部车场的类 型与线路布置方式。 本章重点：采区上、中、下部车场的类型 本章难点：采区中、下部车场的线路布置方式
•学习目的与要求：要求学生熟练掌握采区车场 的定义与作用，轨道线路布置的基本概念，采 区上、中、下部车场的类型与线路布置方式， 了解采区硐室有关参数的确定方法，能够根据 具体条件选择应用采区上、中、下部车场的类 型与线路布置方式。 • 本章重点：采区上、中、下部车场的类型 • 本章难点：采区中、下部车场的线路布置方式

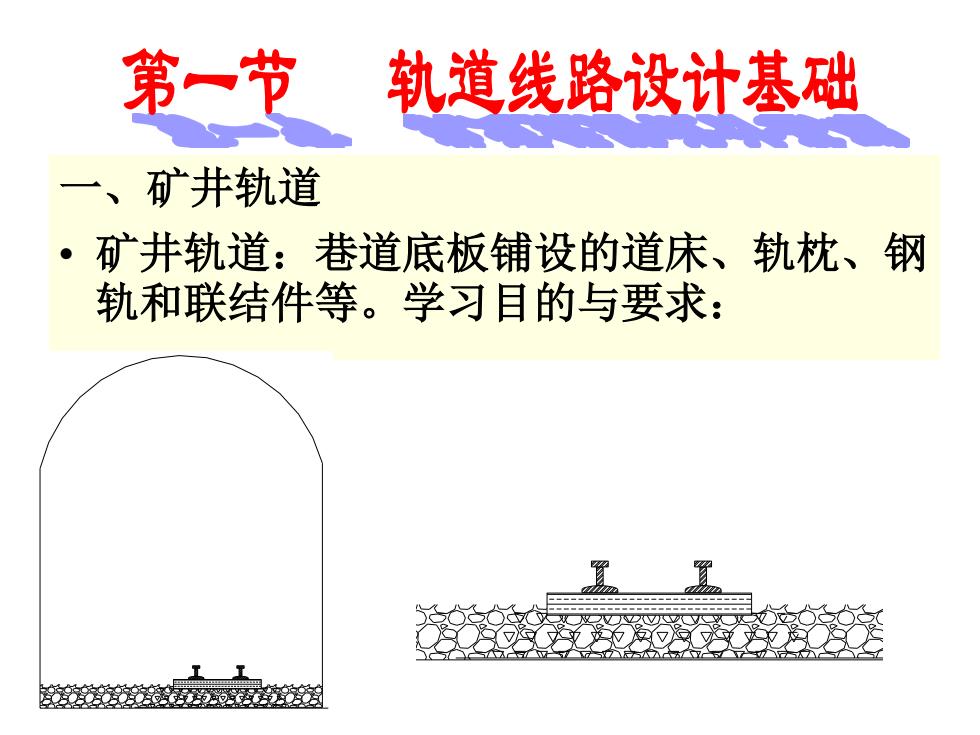

第一节 轨道线路设计基础 一、矿井轨道 矿井轨道：巷道底板铺设的道床、轨枕、钢 轨和联结件等。学习目的与要求： 2花.6
一、矿井轨道 • 矿井轨道：巷道底板铺设的道床、轨枕、钢 轨和联结件等。学习目的与要求：

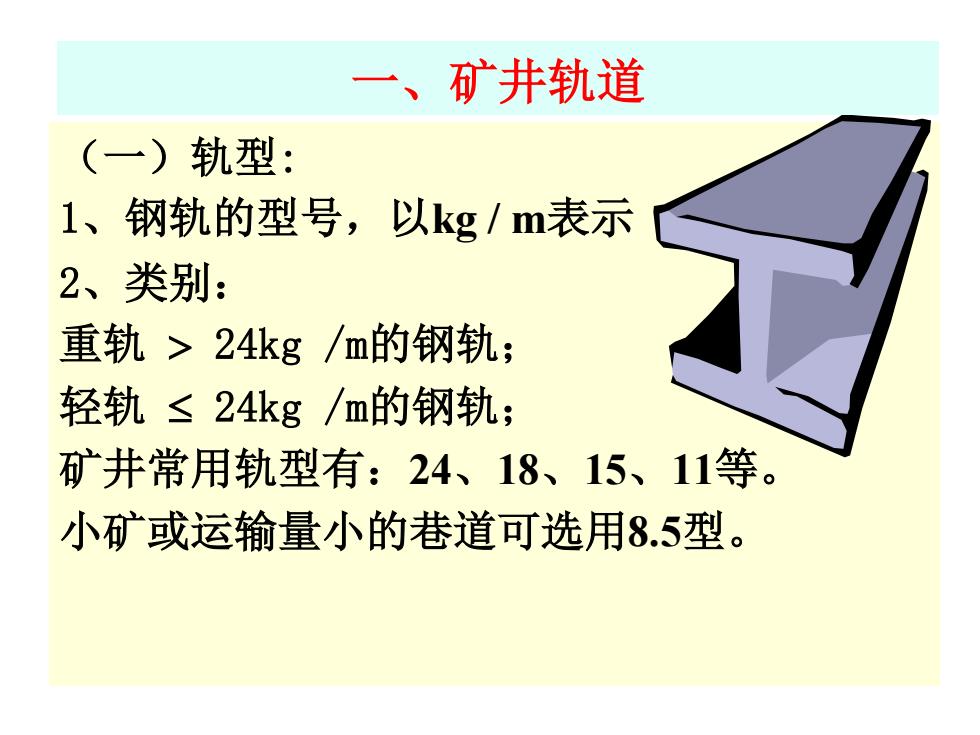

一、矿井轨道 (一）轨型： 1、钢轨的型号，以kg/m表示 2、类别： 重轨>24kg/m的钢轨； 轻轨≤24kg/m的钢轨； 矿井常用轨型有：24、18、15、11等。 小矿或运输量小的巷道可选用8.5型
（一）轨型: 1、钢轨的型号，以kg / m表示 2、类别： 重轨 24kg /m的钢轨； 轻轨 24kg /m的钢轨； 矿井常用轨型有：24、18、15、11等。 小矿或运输量小的巷道可选用8.5型。 一、矿井轨道

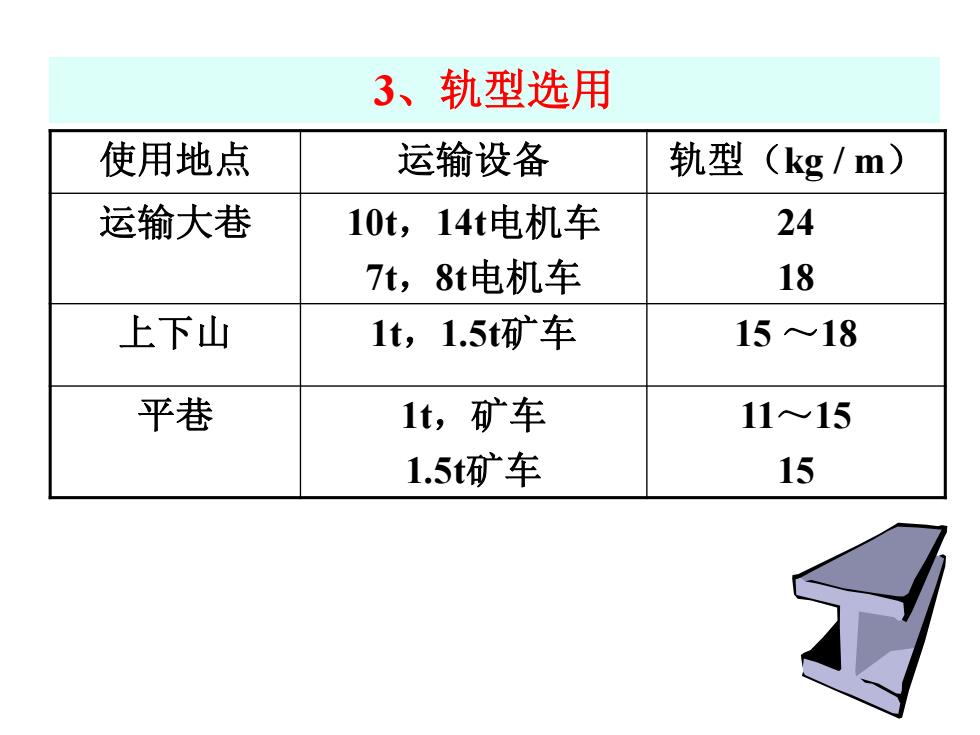

3、轨型选用 使用地点 运输设备 轨型(kg/m) 运输大巷 10t,14t电机车 24 7t,8t电机车 18 上下山 1t,1.5t矿车 1518 平巷 1t,矿车 11~15 1.5t矿车 15
3、轨型选用 使用地点 运输设备 轨型（kg / m） 运输大巷 10t，14t电机车 7t，8t电机车 24 18 上下山 1t，1.5t矿车 15 ～18 平巷 1t，矿车 1.5t矿车 11～15 15

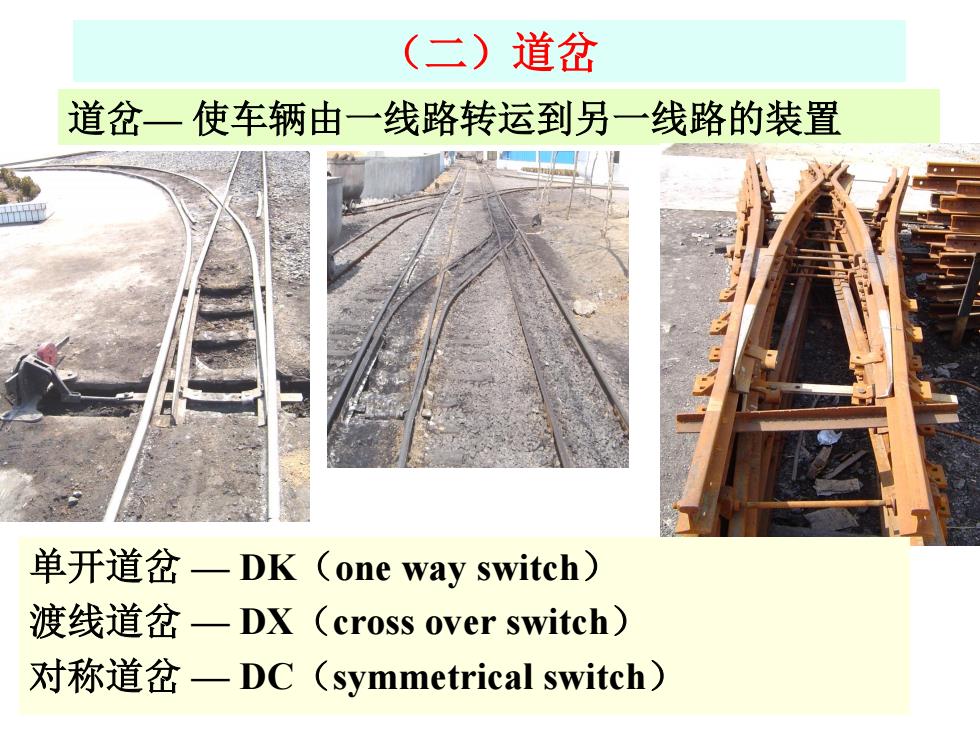

(二)道岔 道岔一使车辆由一线路转运到另一线路的装置 单开道岔一DK(one way switch) 渡线道岔一DX(cross over switch) 对称道岔一DC(symmetrical switch)
（二）道岔 道岔— 使车辆由一线路转运到另一线路的装置 单开道岔 — DK（one way switch） 渡线道岔 — DX（cross over switch） 对称道岔 — DC（symmetrical switch）
