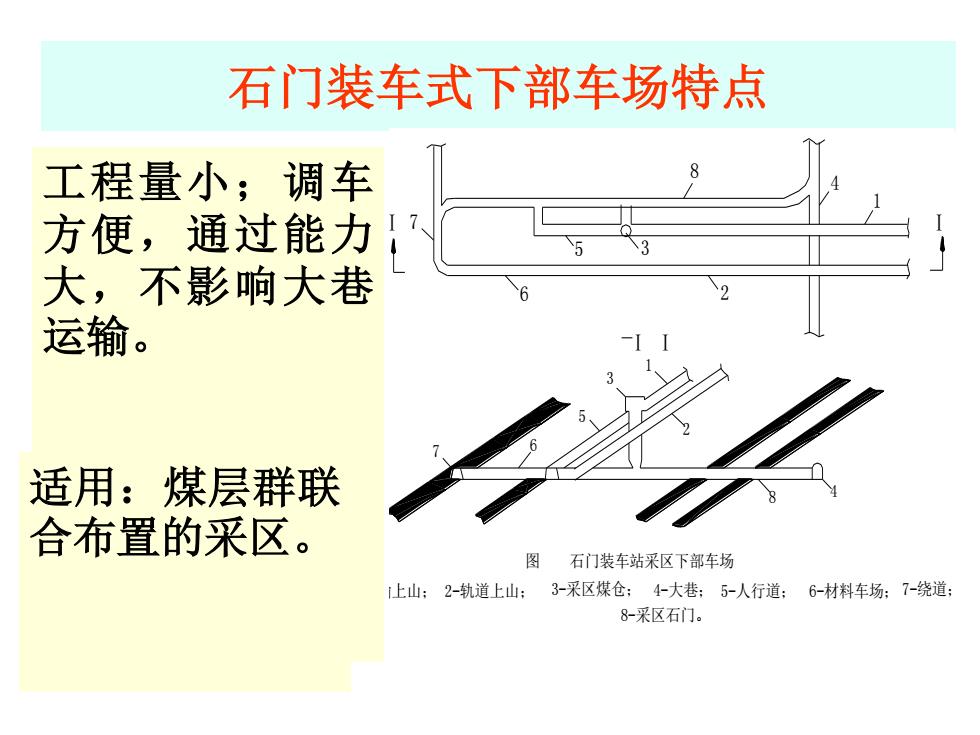

石门装车式下部车场特点 工程量小；调车 方便，通过能力 大，不影响大巷 运输。 适用：煤层群联 合布置的采区。 图石门装车站采区下部车场 1上山：2-轨道上山：3-采区煤仓：4-大巷：5-人行道：6-材料车场；7-绕道： 8-采区石门
石门装车式下部车场特点 工程量小；调车 方便，通过能力 大，不影响大巷 运输。 3-采区煤仓； 图 石门装车站采区下部车场 1-运输上山； 7 2-轨道上山； 6 Ⅰ 7 6 6-材料车场； Ⅰ Ⅰ 8-采区石门。 4-大巷； 2 5 3 1 5-人行道； 8 5 3 8 2 7-绕道； 4 Ⅰ 4 1 适用：煤层群联 合布置的采区

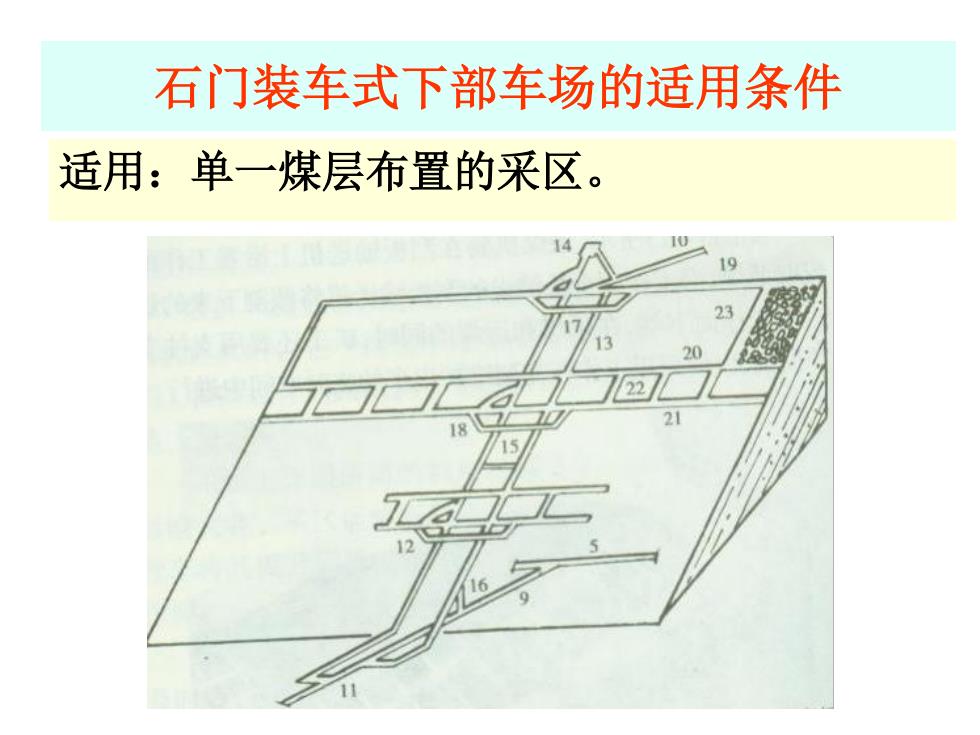

石门装车式下部车场的适用条件 适用：单一煤层布置的采区
石门装车式下部车场的适用条件 适用：单一煤层布置的采区

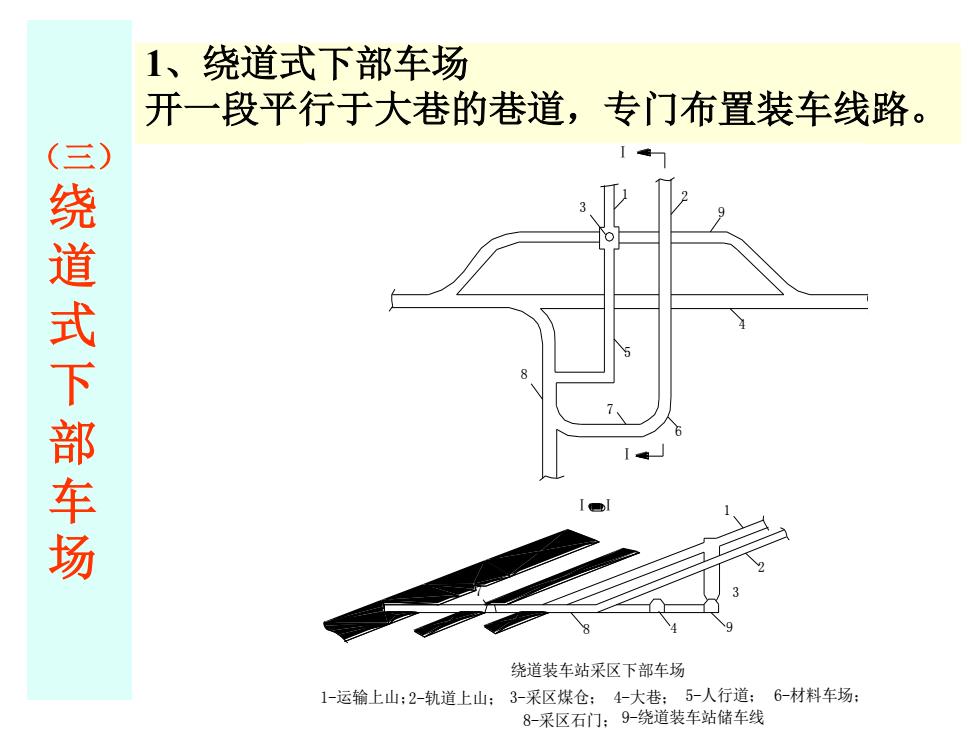

1、绕道式下部车场 开一段平行于大巷的巷道，专门布置装车线路。 绕道式下部车场 绕道装车站采区下部车场 1-运输上山：2-轨道上山：3-采区煤仓：4-大巷：5-人行道： 6-材料车场： 8-采区石门：9-绕道装车站储车线
（三） 绕 道 式 下 部 车 场 1、绕道式下部车场 开一段平行于大巷的巷道，专门布置装车线路。 4 8 7 Ⅰ 5 6 3 1 Ⅰ 2 9 7 Ⅰ Ⅰ 8 4 1 9 3 2 1-运输上山；2-轨道上山； 5-人行道； 6-材料车场；7-顶板绕道； 9-绕道装车站储车线 4-大巷； 8-采区石门； 3-采区煤仓； 绕道装车站采区下部车场
