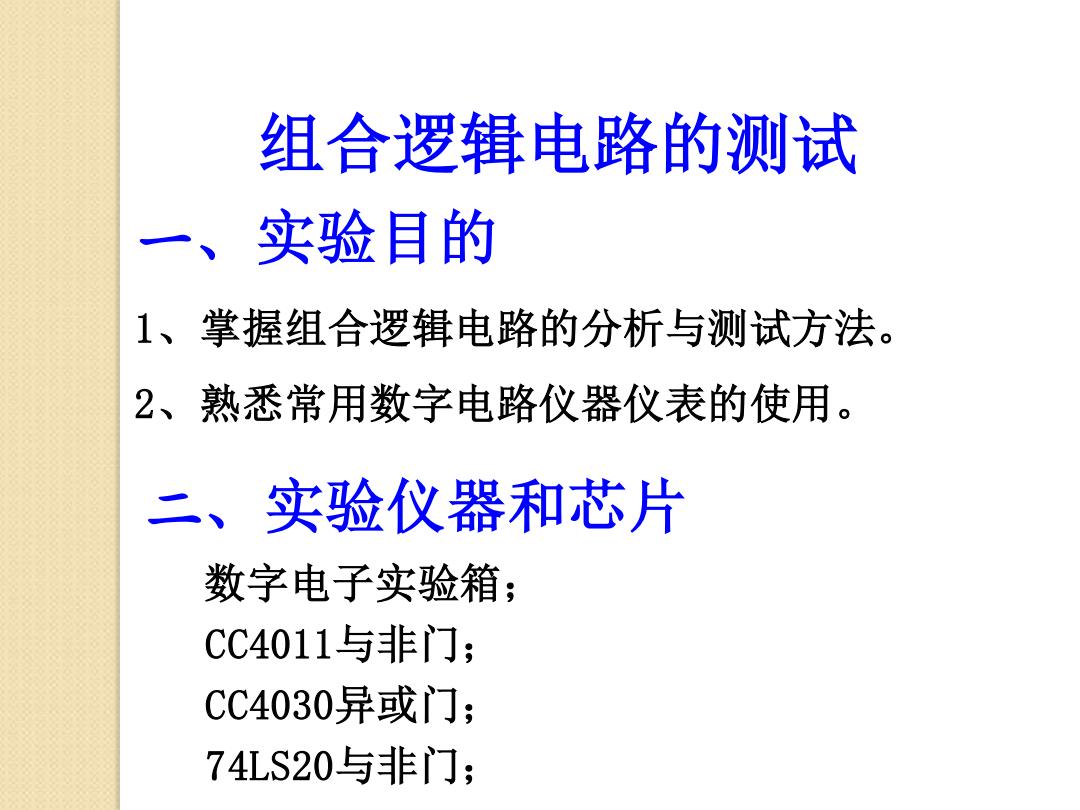

组合逻辑电路的测试 一、 实验目的 1、掌握组合逻辑电路的分析与测试方法。 2、熟悉常用数字电路仪器仪表的使用。 二、实验仪器和芯片 数字电子实验箱； CC4011与非门； CC4030异或门； 74LS20与非门；
一、实验目的 1、掌握组合逻辑电路的分析与测试方法。 2、熟悉常用数字电路仪器仪表的使用。 二、实验仪器和芯片 数字电子实验箱； CC4011与非门； CC4030异或门； 74LS20与非门； 组合逻辑电路的测试
三、实验原理 组合逻辑电路的分析方法： 数字电路按逻辑功能和电路结构的不同特点，可分为 组合逻辑电路和时序逻辑电路两大类。组合逻辑电路是用 常用的基本门电路来组合成具有其它逻辑功能的门电路。 组合逻辑电路的分析方法是根据所给的逻辑电路，写 出其输入与输出之间的逻辑函数表达式或真值表，从而确 定该电路的逻辑功能
组合逻辑电路的分析方法： 数字电路按逻辑功能和电路结构的不同特点，可分为 组合逻辑电路和时序逻辑电路两大类。组合逻辑电路是用 常用的基本门电路来组合成具有其它逻辑功能的门电路。 组合逻辑电路的分析方法是根据所给的逻辑电路，写 出其输入与输出之间的逻辑函数表达式或真值表，从而确 定该电路的逻辑功能。 三、实验原理

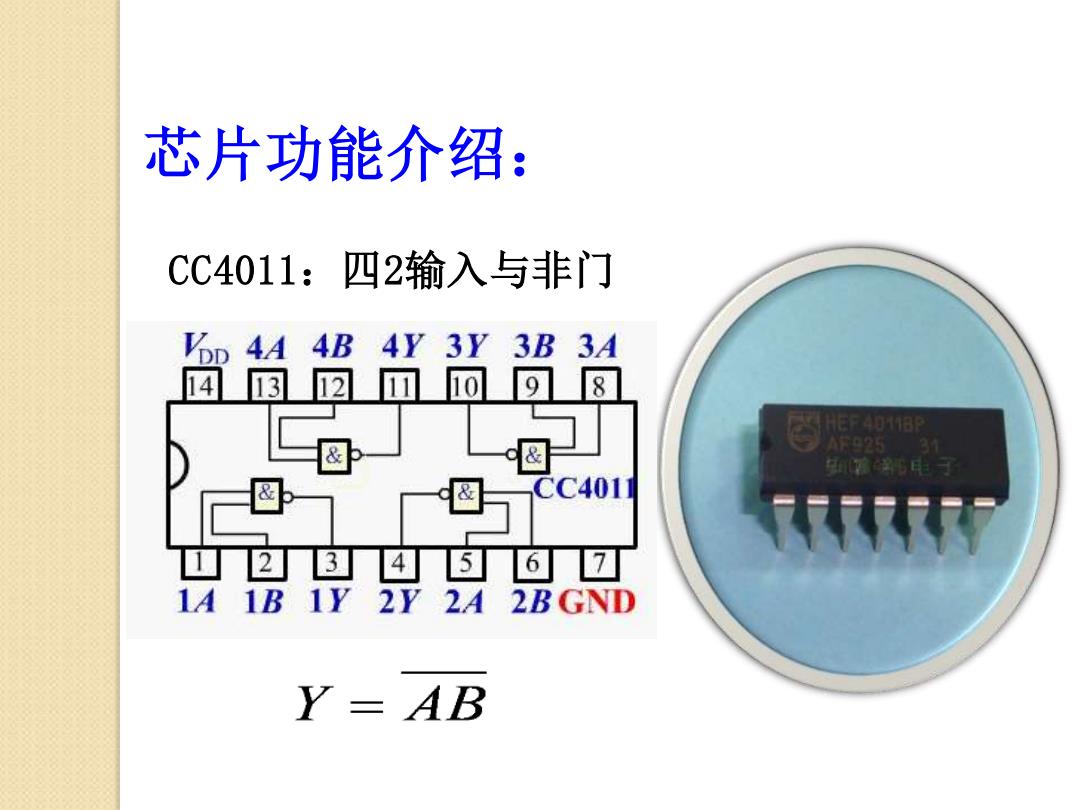

芯片功能介绍： CC4011:四2输入与非门 44 4B 4Y 3Y 3B 34 14 1o98 o& CC4011 啊 2 3 67 14 1B 27 2B GND Y-AB
芯片功能介绍： CC4011：四2输入与非门
芯片功能介绍： CC4030:四2输入异或门 1413121111098 95012K5g c0303 1 21 3456 7 Y=A⊕B
CC4030：四2输入异或门 芯片功能介绍：
芯片功能介绍： 74LS20:双4输入与非门 尚品的尚尚的负 HD74LS20P UBi IB NC IC 1D LY GND Y-ABCD
74LS20：双4输入与非门 芯片功能介绍： Y=ABCD
