串联稳压电源的设计 实验目的 1.掌握电子电路的设计方法 2.掌握整流、滤波电路的特性。 3.了解集成稳压器的特点和性能指标的测试方法 二、实验仪器及设备 模电实验箱、示波器、万用表、稳压管、电阻器， 电容器若干
串联稳压电源的设计 一、实验目的 1.掌握电子电路的设计方法 2.掌握整流、滤波电路的特性。 3.了解集成稳压器的特点和性能指标的测试方法. 二、实验仪器及设备 模电实验箱 、示波器、万用表、稳压管 、电阻器， 电容器若干
三、实验原理及内容 整流电路 位 滤波电路 稳压电路 直流稳压电源框图
三、实验原理及内容 直流稳压电源框图

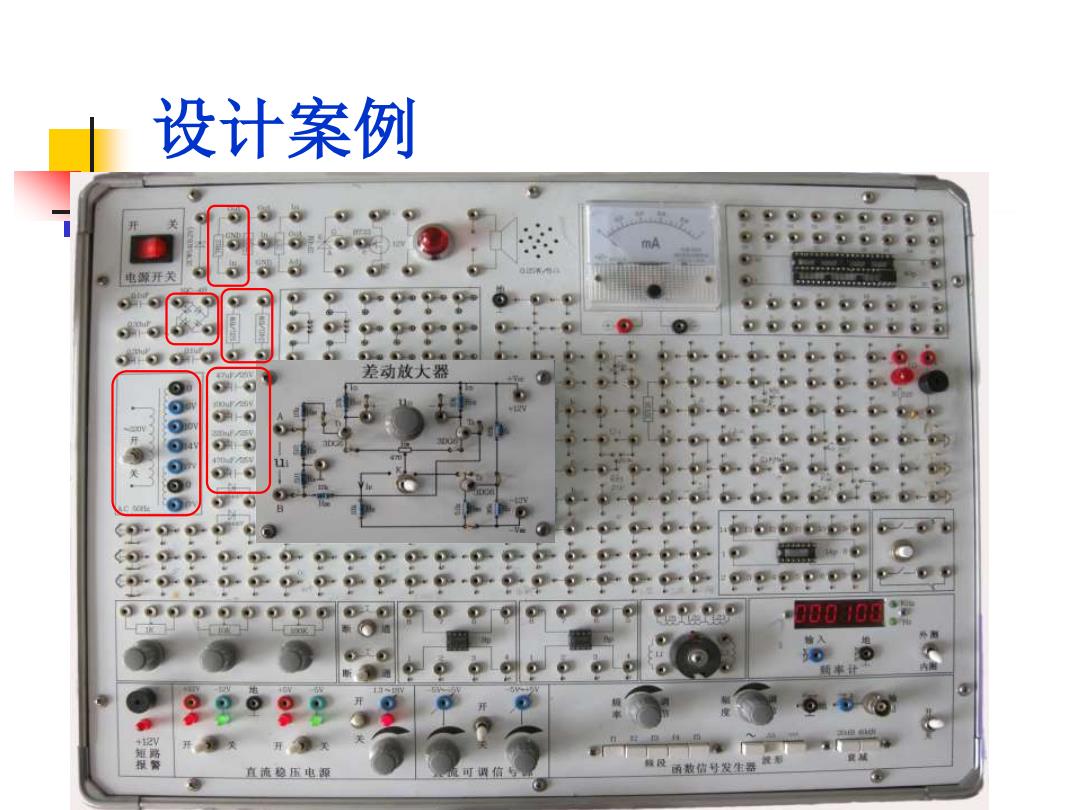

设计案例 电蝶开 差动放大器 -00 0010丽 6都《6 直流稳压电源 函散位号发生器
设计案例

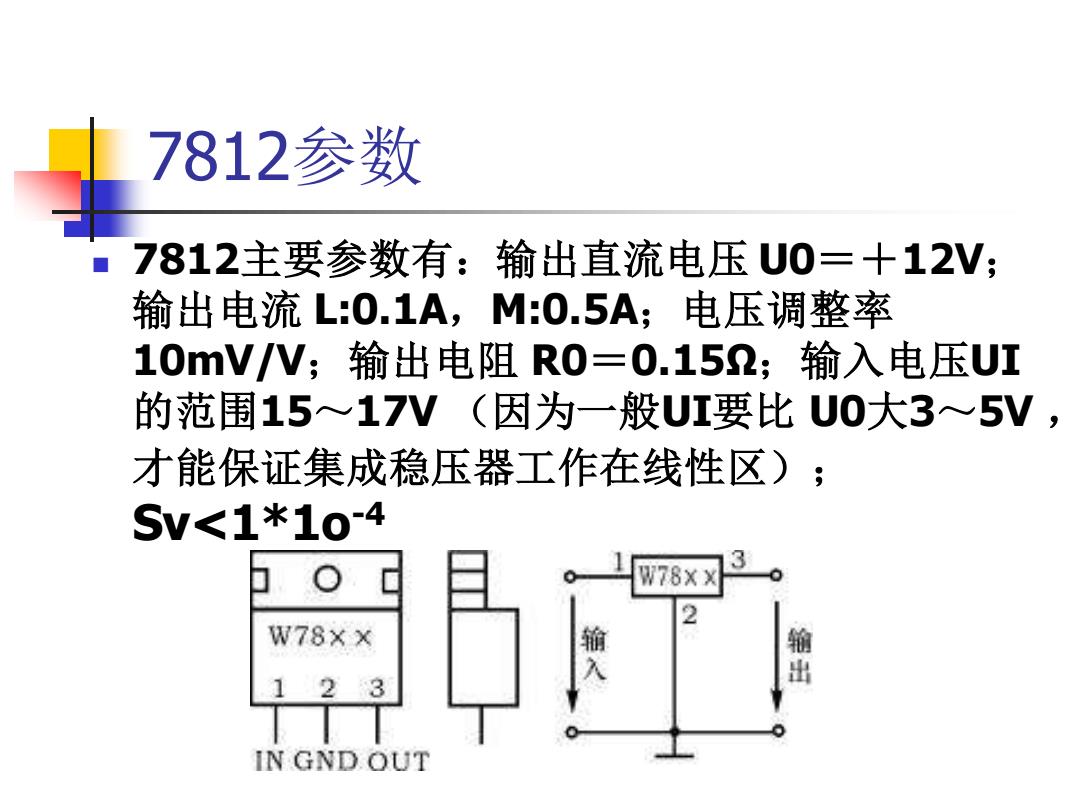

7812参数 7812主要参数有：输出直流电压U0=+12V; 输出电流L:0.1A,M:0.5A;电压调整率 10mV/V;输出电阻R0=0.152;输入电压UI 的范围1517V(因为一般UT要比U0大3~5V, 才能保证集成稳压器工作在线性区)； Sv<1*1o4 W78X X W78×× 输 23 入 出 IN GND OUT
7812参数 ◼ 7812主要参数有：输出直流电压 U0＝＋12V； 输出电流 L:0.1A，M:0.5A；电压调整率 10mV/V；输出电阻 R0＝0.15Ω；输入电压UI 的范围15～17V （因为一般UI要比 U0大3～5V ， 才能保证集成稳压器工作在线性区）； Sv<1*1o-4
集成直流稳压电源实验原理电路 2W06 W7812 0.33μ 100u 0.1μ1202 Uo 电源变压器整流 滤波 稳压 负载 桥堆负极
集成直流稳压电源实验原理电路 u 2 uo + – 桥堆负极 – +
