二端口网络参数的测量 实验目的 1.加深理解二端口网络的基本理论。 2.掌握直流二端口网络传输参数的测量方法。 实验仪器和设备 1.可调直流稳压电源 2.数字直流电压表 3.数字直流毫安表 4.双口网络实验电路板
二端口网络参数的测量 1．加深理解二端口网络的基本理论。 2．掌握直流二端口网络传输参数的测量方法。 一 、实验目的 二、实验仪器和设备 1．可调直流稳压电源 2．数字直流电压表 3．数字直流毫安表 4．双口网络实验电路板

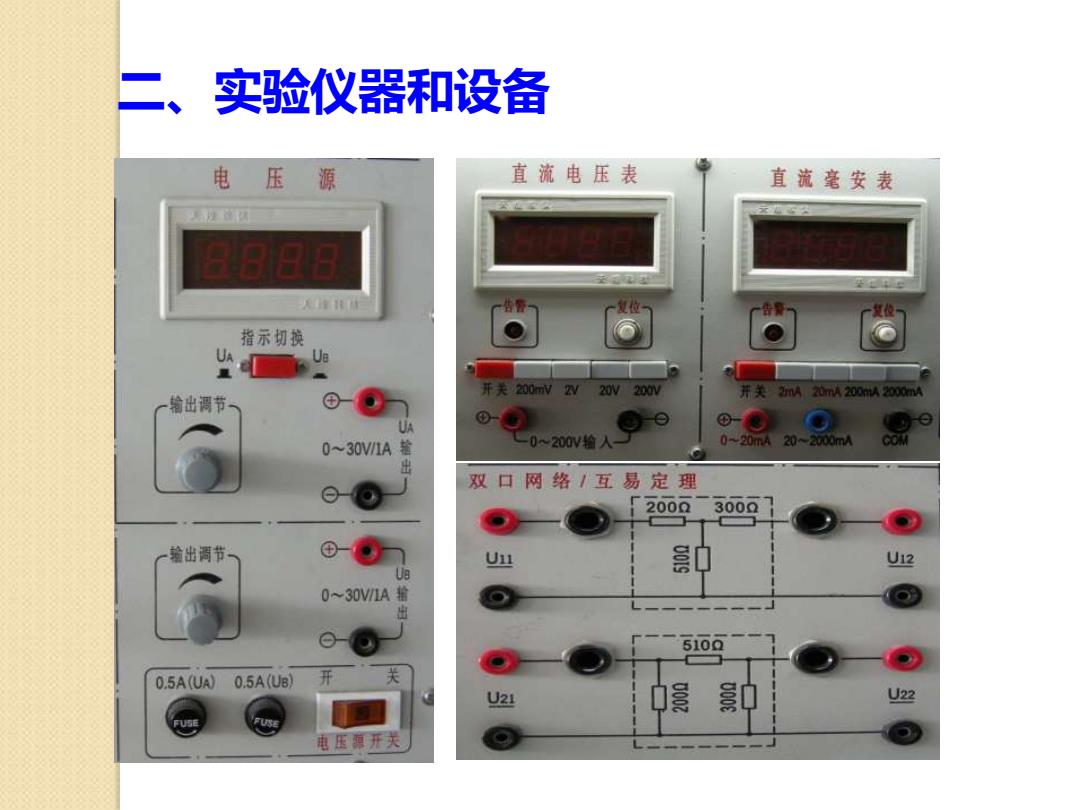

实验仪器和设备 电压源 直流电压表 直流毫安表 88看 指示切换 开关200m220V200N 20n4200m2000 输出调节 UA 0~30V1A整 0-200V输入 0-20mA 20-2000m 双口网络1互易定理 2000 3000 输出调节 Ui1 中 U12 0~30V1A输 510a 0.5A(UA)0.5A(UB) 开 U21 U22 FUSE 本压草开关
二、实验仪器和设备
三.实验原理 0j 对于任何一个线性网络，我们所关心的往往 只是输入端口电压与输出端口电压和电流间 的相互关系，通过实验测定方法求取一个极 其简单的等值二端口双口电路来替代原网络 此即为“黑盒理论”的基本内容。 无源线性双口网络（又称四端网络）的传输 方程为 Uh=AUh+B五 五=Ch+D五
三．实验原理 对于任何一个线性网络，我们所关心的往往 只是输入端口电压与输出端口电压和电流间 的相互关系，通过实验测定方法求取一个极 其简单的等值二端口双口电路来替代原网络， 此即为“黑盒理论”的基本内容。 无源线性双口网络（又称四端网络）的传输 方程为 U1=AU2+BI2 I1=CU2+DI2
四、实验内容和步骤 12 2000 3002 5102 双口网络[ 21 122 102 U, 双口网络Ⅱ 实验原理图
实验原理图 四、实验内容和步骤
1.按同时测量法分别测定两个双口网络的传输参数A1、B1、 C1、D1和A2、B2、C2、D2,记入下表中并列出它们的 传输方程。 双 输出端开路 测量值 计算值 口 1120 Un/V UIO/V I110/mA AB 络 输出端短路 Uus/V I2S/A Ius/mA CID1 U120 双 输出端开路 测量值 计算值 口 220 U2Io/V U22/N 1210/mA A2 B2 网络 输出端短路 U2Is/V 12s/A Lis/mA C2D2 U220
１．按同时测量法分别测定两个双口网络的传输参数A1、B1、 C1、D1和A2、B2、C2、D2，记入下表中并列出它们的 传输方程。 双 口 网 络 1 输出端开路 I12=0 测量值 计算值 U110/V U120/V I110/mA A1 B1 输出端短路 U12=0 U11S/V I12S/A I11S/mA C1 D1 双 口 网 络 2 输出端开路 I22=0 测量值 计算值 U210/V U220/V I210/mA A2 B2 输出端短路 U22=0 U21S/V I22S/A I21S/mA C2 D2
