编码器、译码器及其应用 一、实验目的 ■1、掌握常用编、译码器逻辑功能和测试方法 2、学习常用编译码器及显示电路的应用方法 二、实验仪器和设备 。 数字电路实验箱 ■芯片：74LS14874LS13874LS248
编码器、译码器及其应用 一、实验目的 ◼ 1、掌握常用编、译码器逻辑功能和测试方法 ◼2、学习常用编译码器及显示电路的应用方法 二、实验仪器和设备 ◼ 数字电路实验箱 ◼ 芯片：74LS148 74LS138 74LS248
二、实验仪器和设备 数字电路实验箱 电源开关 数码管译码显示 74LS148 74LS138 逻辑电平输出及显示 直流稳压电源 ⊙⊙。。0o coO0 路报 性电器 直流松压电视
二、实验仪器和设备 74LS148 逻辑电平输出及显示 数字电路实验箱 直流稳压电源 74LS138 数码管译码显示

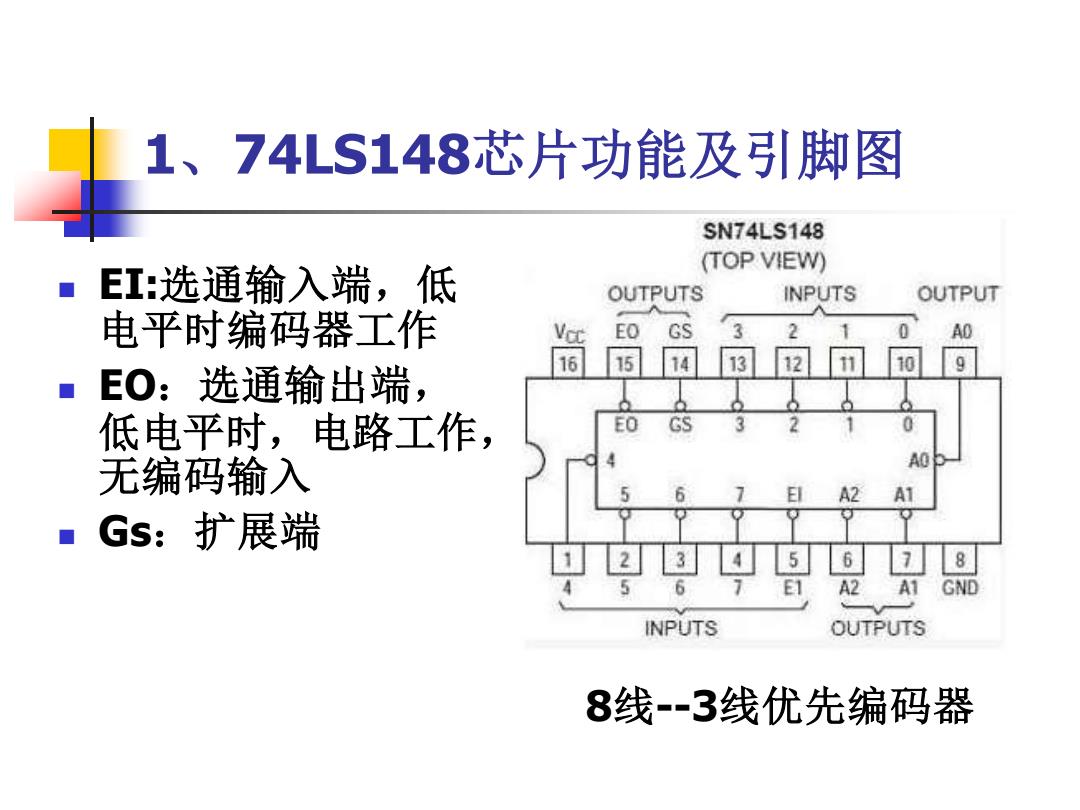

1、74LS148芯片功能及引脚图 SN74LS148 (TOP VIEW) EI:选通输入端，低 OUTPUTS INPUTS OUTPUT 电平时编码器工作 EO GS 2 g ■EO:选通输出端， 16 低电平时，电路工作， EO GS 无编码输入 6 EI A2 A1 Gs:扩展端 2345 6 7 8 E1 A2 GND INPUTS OUTPUTS 8线-3线优先编码器
1、74LS148芯片功能及引脚图 ◼ EI:选通输入端，低 电平时编码器工作 ◼ EO：选通输出端， 低电平时，电路工作， 无编码输入 ◼ Gs：扩展端 8线--3线优先编码器

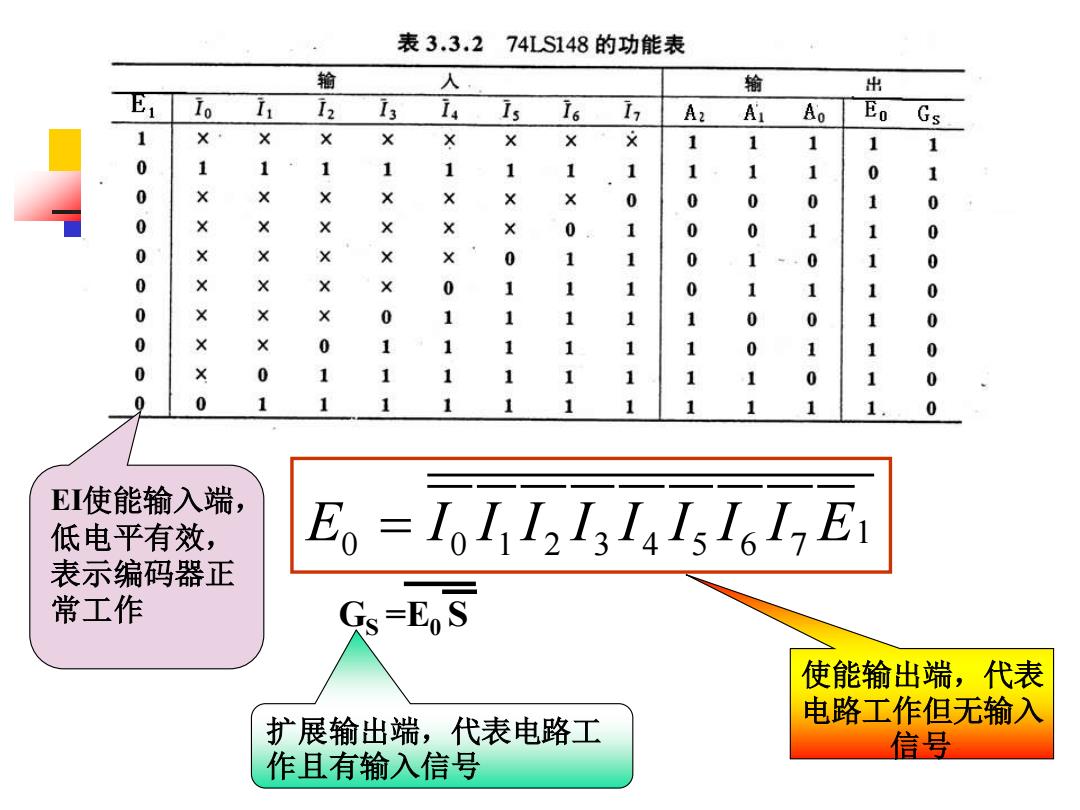

表3.3.274LS148的功能表 输 人 都 出 Io I3 Is 16 I A2 A1 Ao Eo Gs 1 + + + + 1 1 1 1 1 0 1 1 1 1 1 1 1 + + × × 0 0 0 + 0 0 0 0 -0 1 0 0 0 S 0 a 0 0 0 1 0 EI使能输入端， 低电平有效， Eo IoI 12Ig I4 IsI6IE 表示编码器正 常工作 Gs=EoS 使能输出端，代表 扩展输出端，代表电路工 电路工作但无输入 信号 作且有输入信号
1 E I I I I I I I I E 0 0 1 2 3 4 5 6 7 = GS =E0 S EI使能输入端， 低电平有效， 表示编码器正 常工作 使能输出端，代表 电路工作但无输入 扩展输出端，代表电路工 信号 作且有输入信号
2、74LS138芯片功能及引脚 其工作原理如下： 1 当一个选通端(G1)为高电 2 161 YO 平，另两个选通端((/G2A) A2 0 3 1 Y1 和/(G2B))为低电平时，可 将地址(A0、A1、A2)的二 G2A 4 131Y2 进制编码在Y0至Y7对应的输 G2B I 5 121Y3 出端以低电平译出。比如： G10 6 111Y4 A2A1A0=110时，则Y6输出端 1 7 101Y5 输出低电平。 GND 8 9 Y6 74LS138
2、74LS138芯片功能及引脚 其工作原理如下： 当一个选通端（G1）为高电 平，另两个选通端（(/G2A)) 和/(G2B)）为低电平时，可 将地址（A0、A1、A2）的二 进制编码在Y0至Y7对应的输 出端以低电平译出。比如： A2A1A0=110时，则Y6输出端 输出低电平
