三相电路功率的测量 实验目的 1、掌握用一瓦特表法，二瓦特表法测量三相电路 有功功率与无功功率的方法： 2、进一步熟练掌握功率表的接线和使用方法。 实验仪器和设备 1)交流电压表；2)交流电流表；3)单相功率表； 4)三相自耦调压器；5)三相灯组负载(DGJ-04) 6) 三相电容负载(DGJ-04)；7)万用表 喝
三相电路功率的测量 一、实验目的 1、掌握用一瓦特表法，二瓦特表法测量三相电路 有功功率与无功功率的方法； 2、进一步熟练掌握功率表的接线和使用方法。 二、实验仪器和设备 1）交流电压表；2）交流电流表；3）单相功率表； 4）三相自耦调压器；5）三相灯组负载(DGJ-04)； 6）三相电容负载(DGJ-04)；7）万用表
实验台电源单元 Q5-口甲☐3 湘电保护器 Leakage Protector 保险管 nsurance Tube 40 操作须知； 1合上漏电保护器，电源“断开”红色指示灯亮，表示 控制电源接通。按下绿色“闭合”按钮，听到接触器吸 合声，红色“断开”按钮指示灯熄灭，绿色按钮指示灯 亮，表示主电源己有指针表显示电压输出 2.主电源输出带有电子线路和熔断器组成的双重过流保 护。当过流时，对应的过流指示灯发亮，按下复位按钮。 当主回路中电流过大使保险管损坏后，相对应保险管庭 座指示灯点亮，此时应切断漏电保护器。排除故障，方 可进行实验。 主电路电薄开关
实验台电源单元

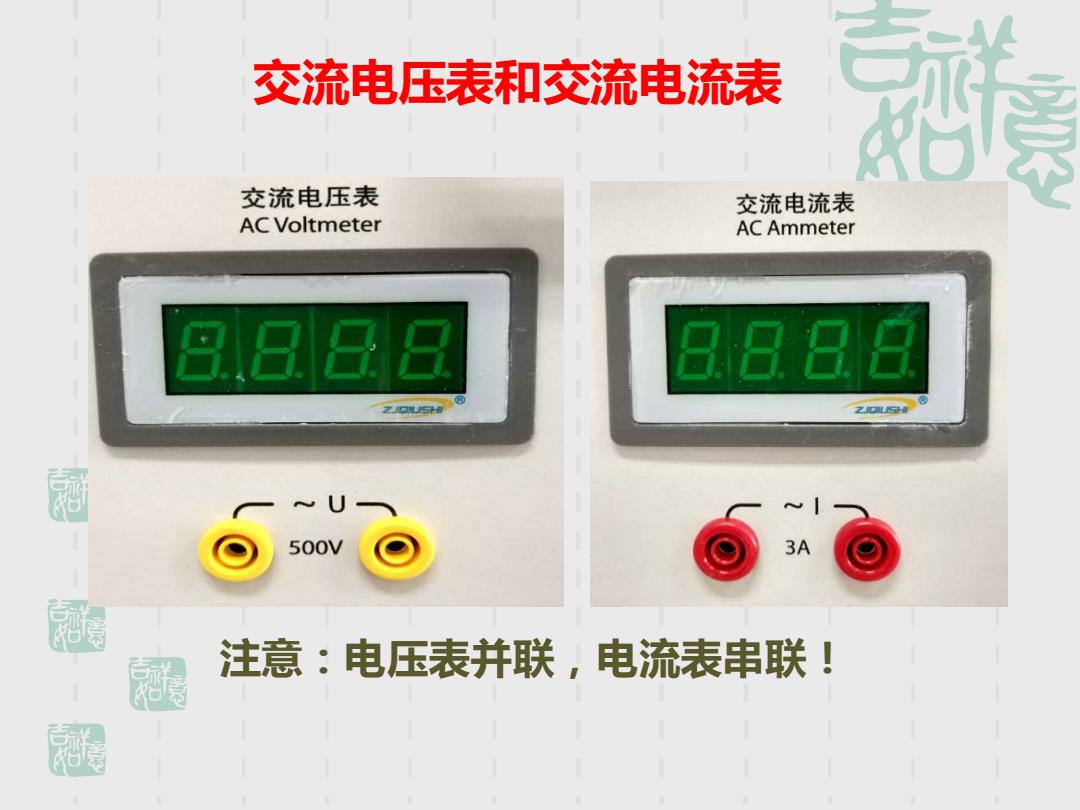

交流电压表和交流电流表 交流电压表 交流电流表 AC Voltmeter AC Ammeter 8888 斋 ~U 500V 3A 注意：电压表并联，电流表串联！ 醒
交流电压表和交流电流表 注意：电压表并联，电流表串联！

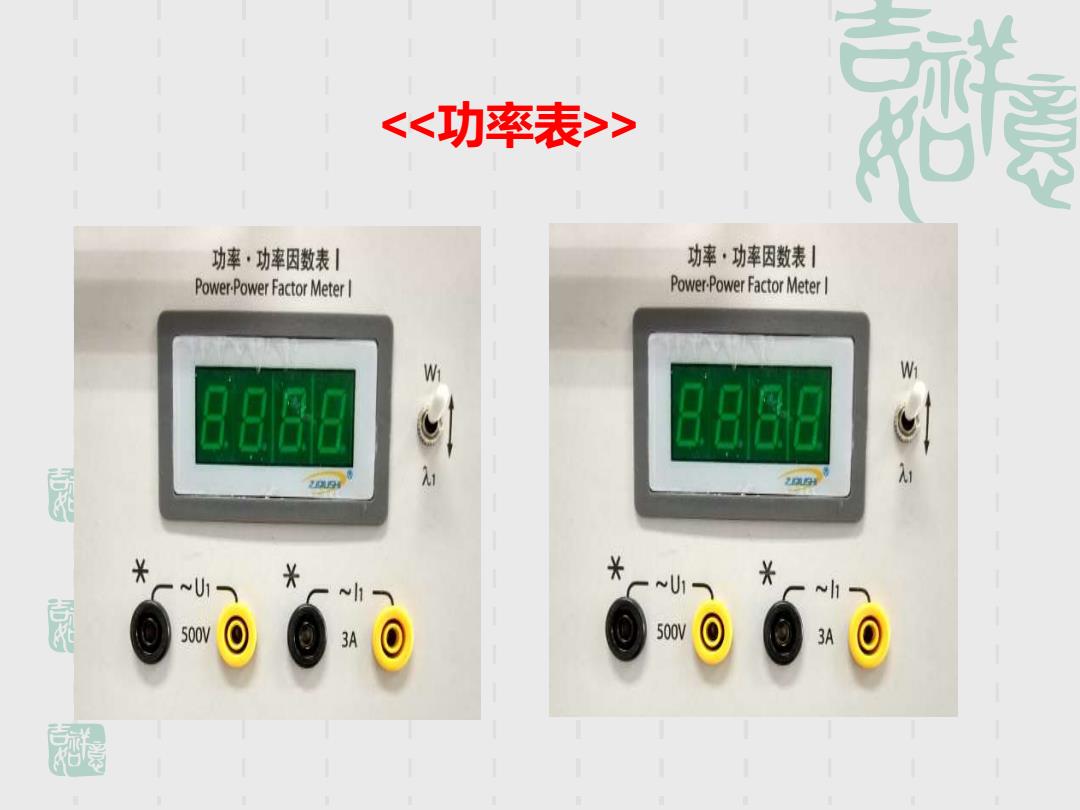

<<功率表)> 功率，功率因数表引 功率·功率因数表引 Power-Power Factor Meter Power-Power Factor Meter W 500W 500W
<<功率表>>

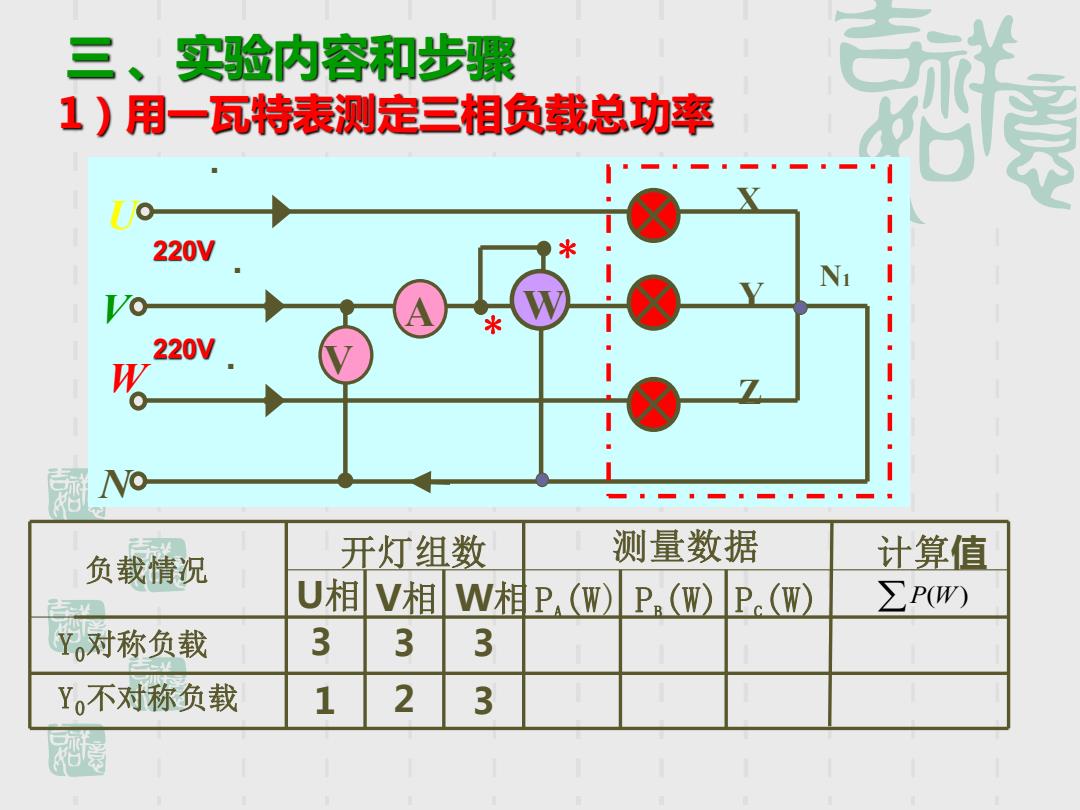

、 三 实验内容和步骤 1)用一瓦特表测定三相负载总功率 220V 米 20V W No 负载情况 开灯组数 测量数据 计算值 U相V相W相P,(W)P.(W)P(W) ∑P(W Y,对称负载 3 3 3 Yo不对称负载 1 2 3 喝
W . 负载情况 Y0对称负载 Y0不对称负载 开灯组数 U相 V相 W相PA(W) 测量数据 PB(W) PC(W) 计算值 3 3 3 1 2 3 P(W) X U V W Y Z N * W * N1 . . V A 220V 220V 三 、实验内容和步骤 1）用一瓦特表测定三相负载总功率
