计数器及其应用 一、实验目的 1.学习用集成触发器构成计数器的方法 2.掌握集成计数器的使用及功能测试 二、实验仪器和设备 ·数字实验箱 。芯片 。CC4013 CC40192(CC40193)
计数器及其应用 一、实验目的 1．学习用集成触发器构成计数器的方法 2．掌握集成计数器的使用及功能测试 二、实验仪器和设备 数字实验箱 芯片 ◦ CC4013 CC4O192(CC40193)

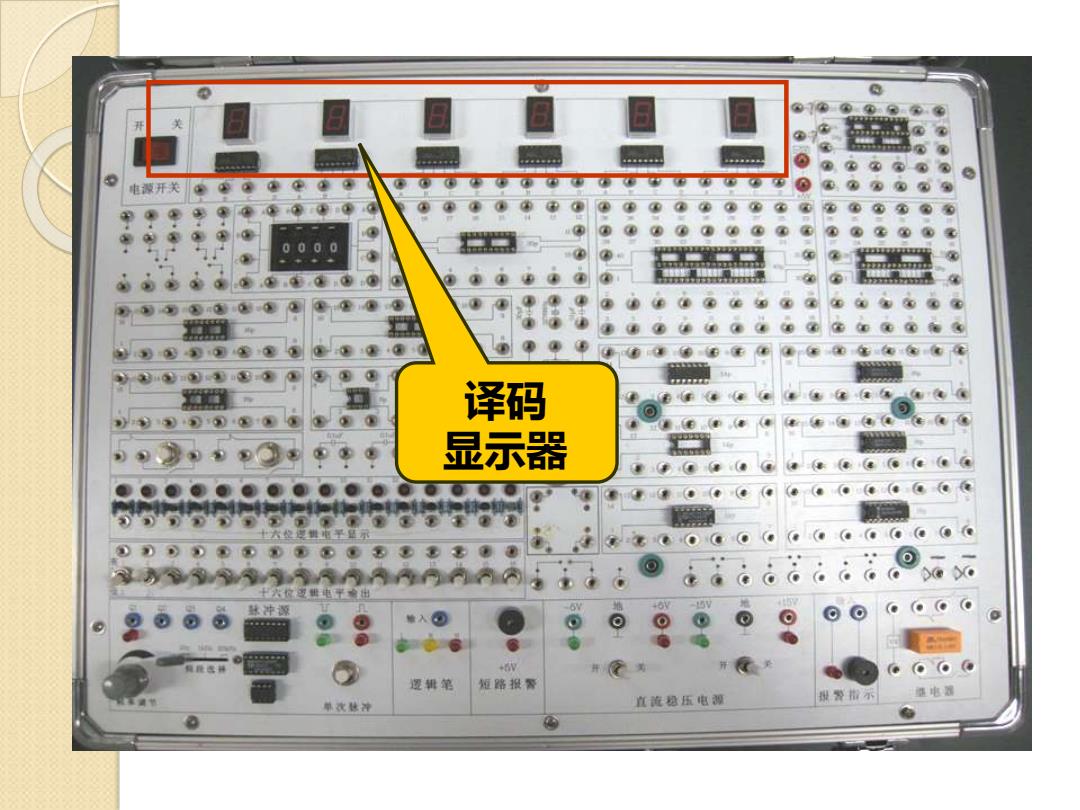

译码 显示器 d4Gd6dda 大位电平出 冲源 入 ⊙ 逻辑笔 短路报 直流超压电湖 电器
译码 显示器
译码电路电源， 用时连接 信号输入最 低位是A
译码电路电源， 用时连接 信号输入最 低位是A
脉冲源 Q1 Q2 Q3 Q4 脉冲源 1Hz 1kHz 20kHz 520BP AH450 PE 0n04083 二0 频段选择 频率调节 连续脉冲 单次脉冲
脉冲源 连续脉冲 先1---0 后0---1 先0---1 后1---0
CC40192芯片功能 D0、D1、D2、D3一计数器输入端 Q0、 Q1、Q2、Q3一数据输出端 CR一清除端 LD:置数端 CPU:加法计数CP输入 VDD DoCRBO COLD D2 D3 CPD:减法计数CP输入 CO:进位输出端 CC40192(74LS192) BO:借位输出端 D1 Q1 Qo CPDCPu Q2 Q3 Vss
CC40192芯片功能 D0、D1 、D2、D3—计数器输入端 Q0、Q1、Q2、Q3—数据输出端 CR—清除端 LD:置数端 CPU:加法计数CP输入 CPD:减法计数CP输入 CO:进位输出端 BO:借位输出端
