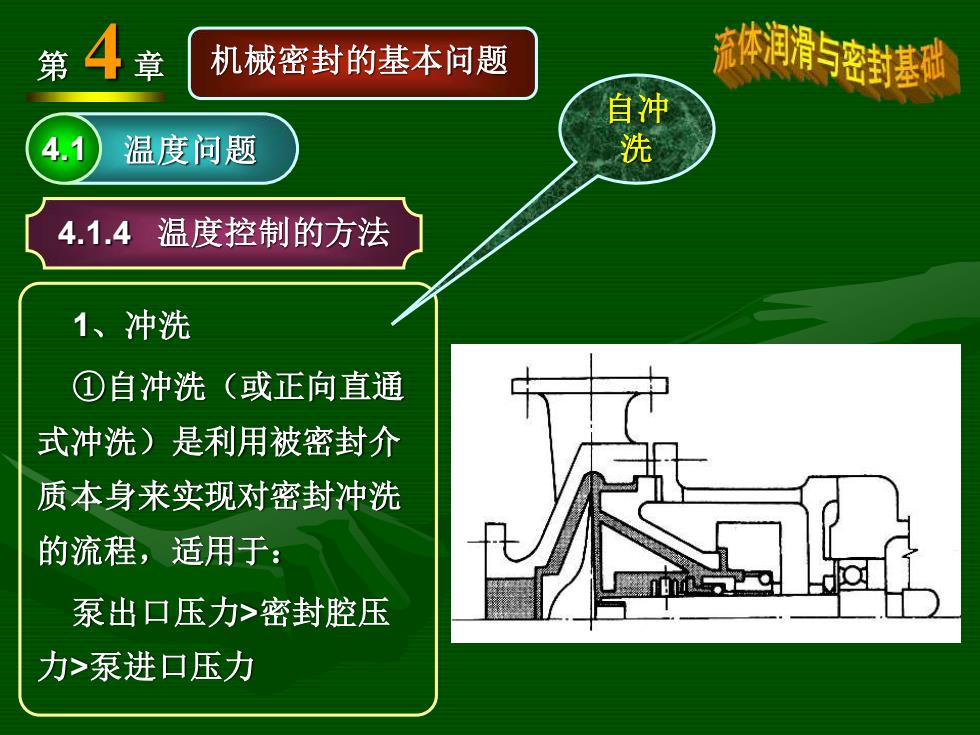

第4章 机械密封的基本问题 流体润滑5密封基础 自冲 4.1 温度问题 4.1.4温度控制的方法 1、冲洗 ①自冲洗（或正向直通 式冲洗)是利用被密封介 质本身来实现对密封冲洗 的流程，适用于： 泵出口压力>密封腔压 力>泵进口压力
第 4 章 机械密封的基本问题 4.1 温度问题 1、冲洗 ①自冲洗（或正向直通 式冲洗）是利用被密封介 质本身来实现对密封冲洗 的流程，适用于： 泵出口压力>密封腔压 力>泵进口压力 4.1.4 温度控制的方法 自冲 洗

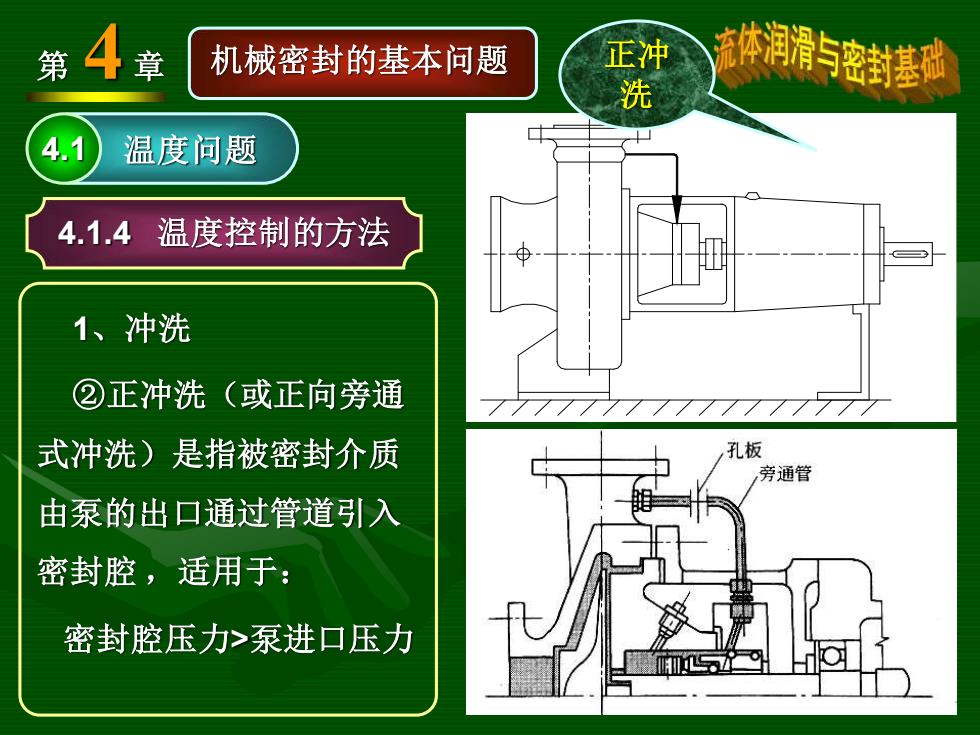

第4章 机械密封的基本问题 正冲 体润滑与密封基地 洗 4.1 温度问题 4.1.4温度控制的方法 1、冲洗 ②正冲洗（或正向旁通 式冲洗)是指被密封介质 孔板 ,旁通管 由泵的出口通过管道引入 密封腔，适用于： 密封腔压力>泵进口压力
第 4 章 机械密封的基本问题 4.1 温度问题 1、冲洗 ②正冲洗（或正向旁通 式冲洗）是指被密封介质 由泵的出口通过管道引入 密封腔 ，适用于： 密封腔压力>泵进口压力 4.1.4 温度控制的方法 正冲 洗

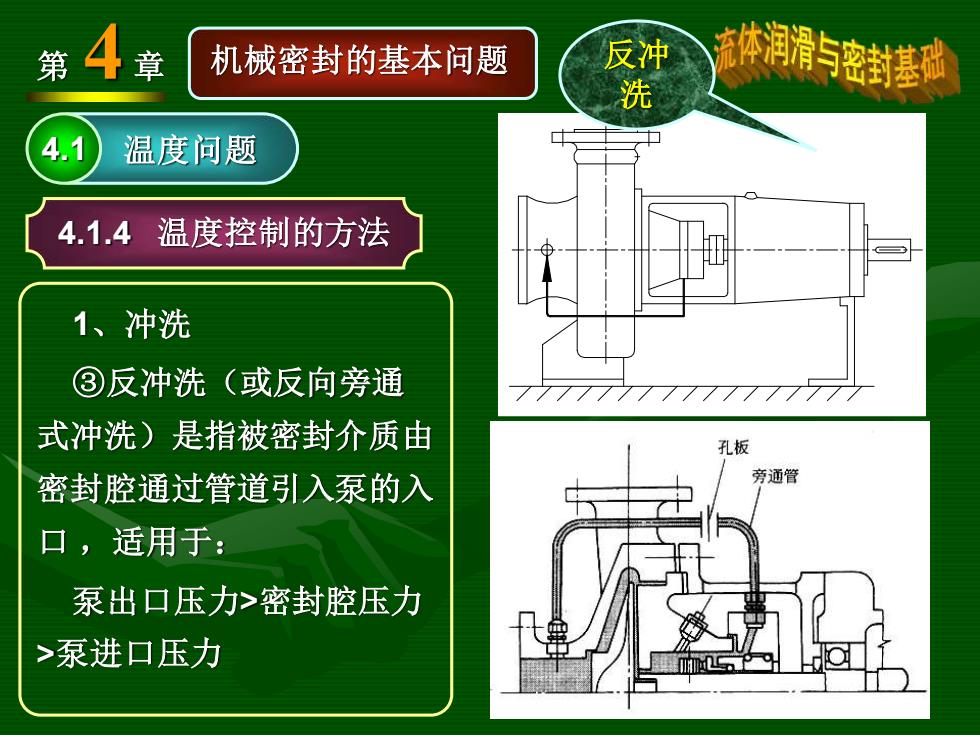

第4章 机械密封的基本问题 反冲 充体洞滑密封基到 洗 4.1 温度问题 4.1.4温度控制的方法 1、冲洗 ③反冲洗（或反向旁通 式冲洗)是指被密封介质由 孔板 密封腔通过管道引入泵的入 旁通管 口，适用于： 泵出口压力>密封腔压力 >泵进口压力
第 4 章 机械密封的基本问题 4.1 温度问题 1、冲洗 ③反冲洗（或反向旁通 式冲洗）是指被密封介质由 密封腔通过管道引入泵的入 口 ，适用于： 泵出口压力>密封腔压力 >泵进口压力 4.1.4 温度控制的方法 反冲 洗

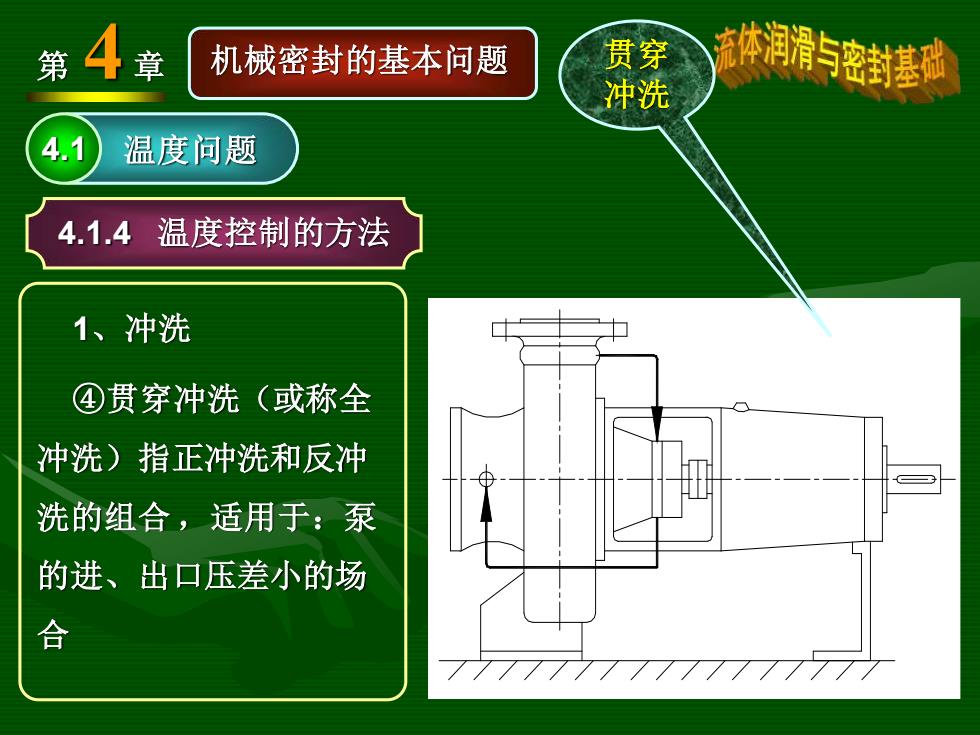

第4 机械密封的基本问题 贯穿 体润滑与密封基的 冲洗 4.1 温度问题 4.1.4温度控制的方法 1、冲洗 ④贯穿冲洗（或称全 冲洗)指正冲洗和反冲 洗的组合，适用于：泵 的进、出口压差小的场 合 7777777/77777777
第 4 章 机械密封的基本问题 4.1 温度问题 1、冲洗 ④贯穿冲洗（或称全 冲洗）指正冲洗和反冲 洗的组合 ，适用于：泵 的进、出口压差小的场 合 4.1.4 温度控制的方法 贯穿 冲洗

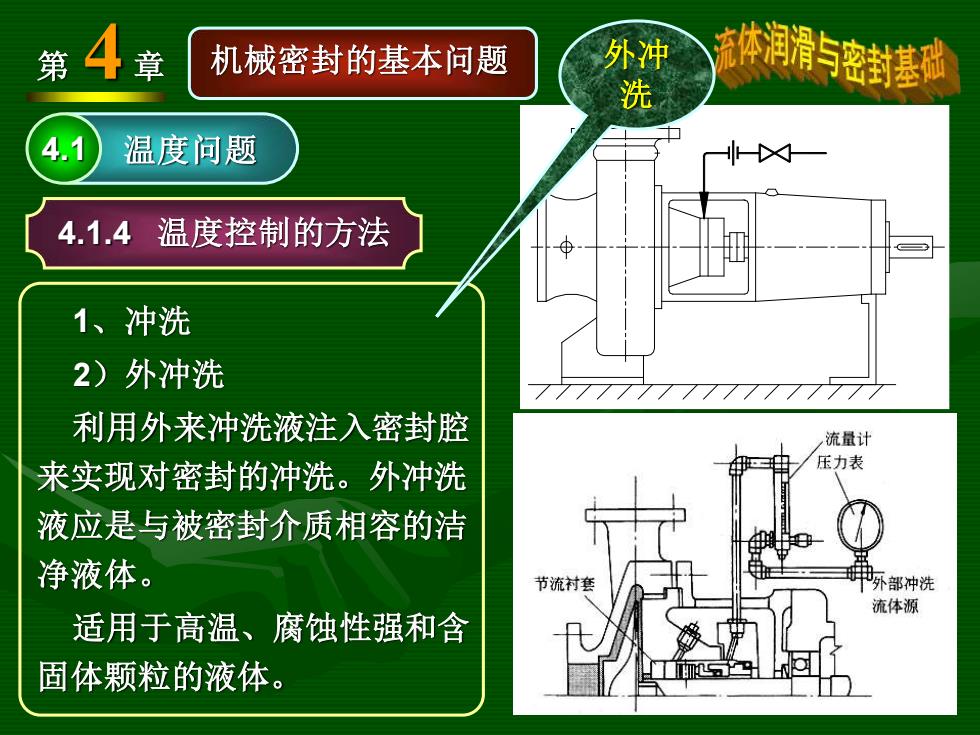

第4章 机械密封的基本问题 外冲 充体润滑密封基碗 4.1 温度问题 4.1.4温度控制的方法 1、冲洗 2)外冲洗 利用外来冲洗液注入密封腔 流量计 来实现对密封的冲洗。外冲洗 压力表 液应是与被密封介质相容的洁 净液体。 节流衬套 外部冲洗 流体源 适用于高温、腐蚀性强和含 固体颗粒的液体
第 4 章 机械密封的基本问题 4.1 温度问题 1、冲洗 2）外冲洗 利用外来冲洗液注入密封腔 来实现对密封的冲洗。外冲洗 液应是与被密封介质相容的洁 净液体。 适用于高温、腐蚀性强和含 固体颗粒的液体。 4.1.4 温度控制的方法 外冲 洗
